ПОДГОТОВКА ➤ Подключения Ru 24

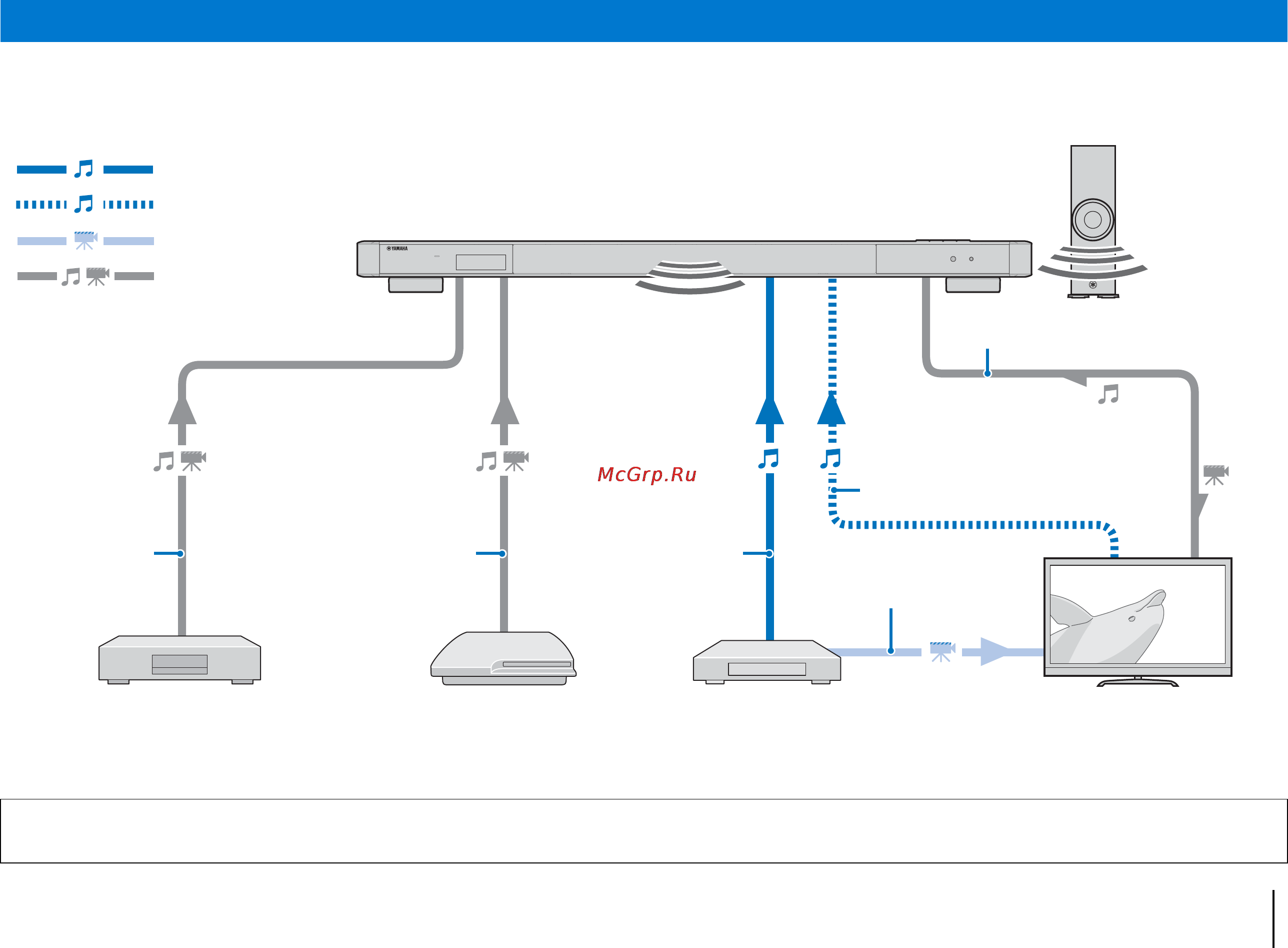

Когда подключены внешние устройства, такие как телевизор, BD/DVD-проигрыватель и/или игровая консоль, аудио- и видеосигналы передаются так, как
показано ниже.
Инструкции по подключению каждого из устройств см. на стр. 25 – 29.
Подключения
• Не подключайте кабель питания, пока не завершены все подключения.
• Не прилагайте излишних усилий при включении штекера кабеля. Это может привести к повреждению штекера кабеля или разъема.
STATUS
PHONES INTELLIBEAM MIC
Аудиоподключение
Видеоподключение
Аудио- и
видеоподключение
Данный аппарат: воспроизводит звук телепередач, дисков BD/DVD и т. д.
Игровая приставка
(с поддержкой HDMI)
Тюнер спутникового и
кабельного ТВ
(без поддержки HDMI)
Телевизор: воспроизводит
видео телепередач, дисков
BD/DVD и т. д.
BD/DVD-проигрыватель
Кабель HDMI Кабель HDMI
Кабель HDMI
Оптический кабель
Используется для подключения
телевизора без поддержки ARC
(Audio Return Channel) к этому
устройству (стр. 25).
Видеокабель
Оптический кабель
Звук телепередач
