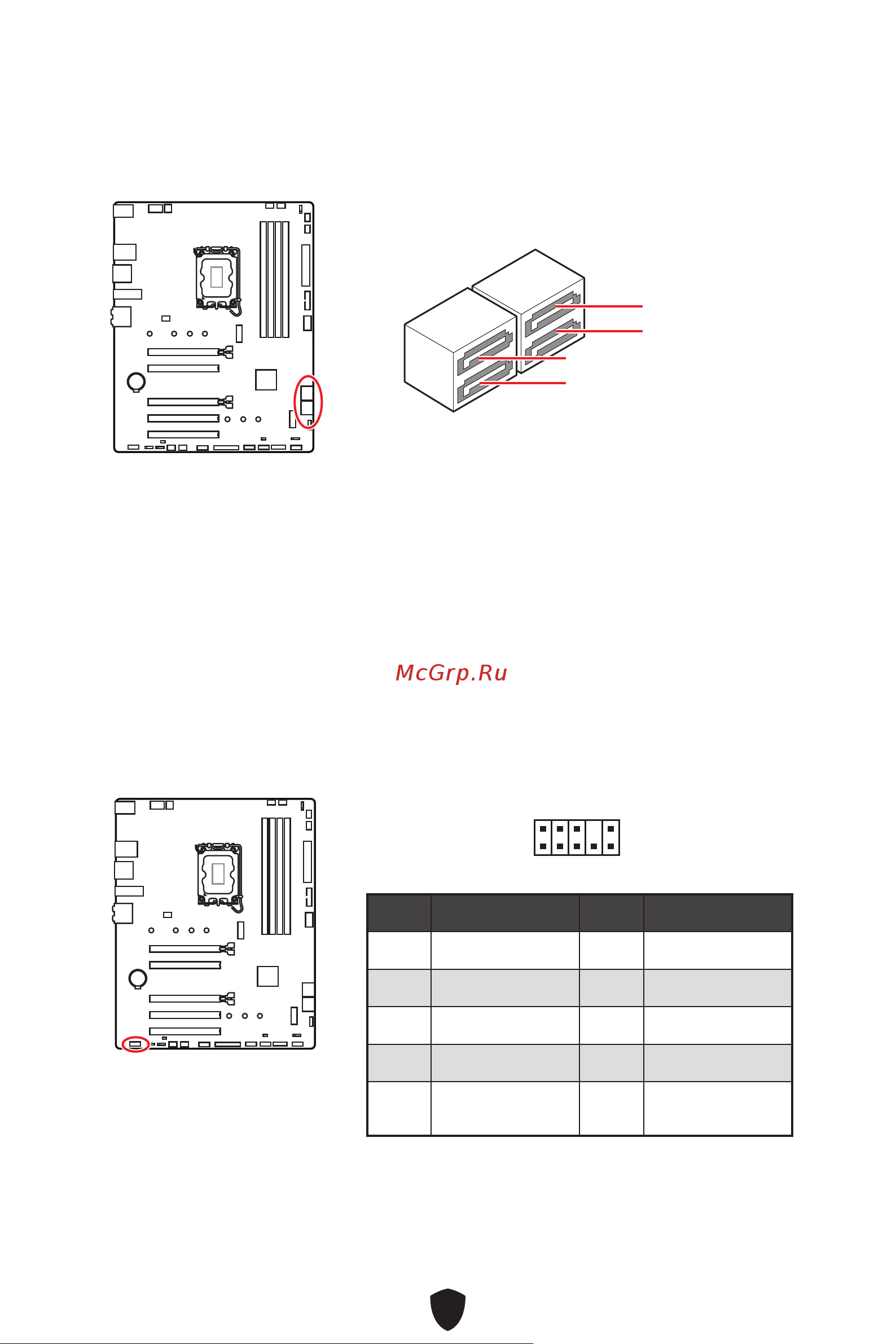

SATA5~8 : Connecteurs SATA 6 Gb/s

Ces connecteurs utilisent une interface SATA 6 Gb/s. Chaque connecteur peut être

relié à un appareil SATA.

⚠

Important

∙

Veuillez ne pas plier les câbles SATA à 90° car cela pourrait entraîner une perte de

données pendant la transmission.

∙

Les câbles SATA ont des fiches identiques de chaque côté. Cependant, il est

recommandé de connecter le connecteur plat à la carte mère pour économiser de

l’espace.

JAUD1 : Connecteur audio avant

Ce connecteur vous permet de connecter les prises audio sur le panneau avant.

2 10

Broche Nom de signal Broche Nom de signal

1 MIC L 2 Ground

3 MIC R 4 NC

5 Head Phone R 6 MIC Detection

7 SENSE_SEND 8 No Pin

9 Head Phone L 10

Head Phone

Detection

SATA5

SATA7

SATA6

SATA8
