![MSI PRO B760-VC WIFI [190/404] Индикаторы отладки ez](/views2/2147021/page190/bgbe.png)
41
⚠
ВНИМАНИЕ!
Не подключайте несовместимые с материнской платой светодиодные ленты.
Разъем JRGB и разъем JARGB_V2 имеют разное напряжение, и подключение
светодиодных лент ARGB 5V LED к разъему JRGB приведет к их повреждению.
⚠
Внимание!
∙
Рекомендуется подключать светодиодные ленты с одинаковыми техническими
характеристиками для достижения наилучшего эффекта.
∙
Перед установкой или заменой адресных светодиодных лент RGB , необходимо
полностью обесточить систему и отключить кабель питания.
∙
Используйте утилиту MSI для управления удлинительными светодиодными
лентами.

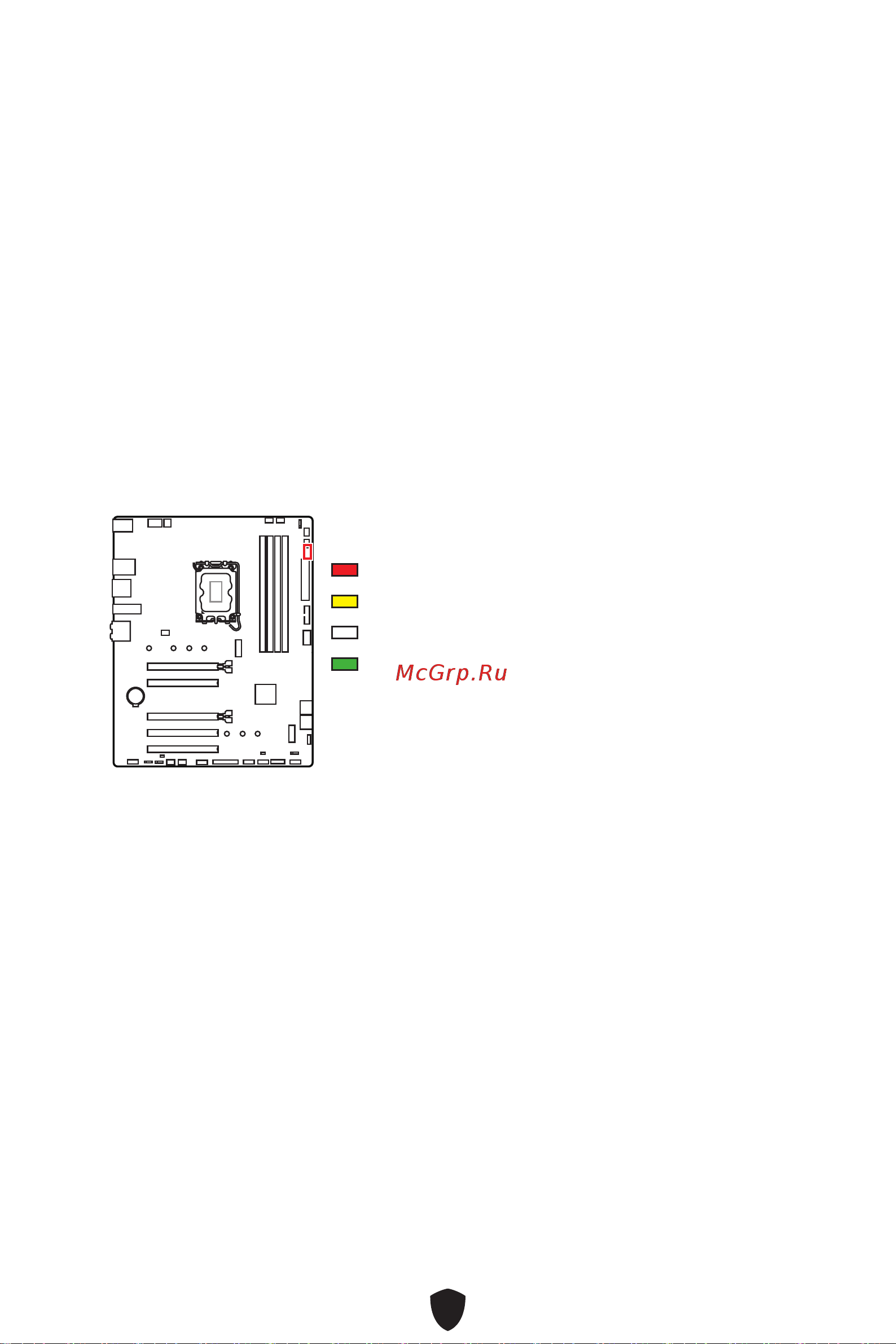

Индикаторы отладки EZ
Данные светодиоды показывают состояния отладки материнской платы.
CPU - процессор не обнаружен или поврежден.
DRAM - память DRAM не обнаружена или повреждена.
VGA - видеокарта не обнаружена или повреждена.
BOOT - устройство загрузки не обнаружено или
повреждено.
