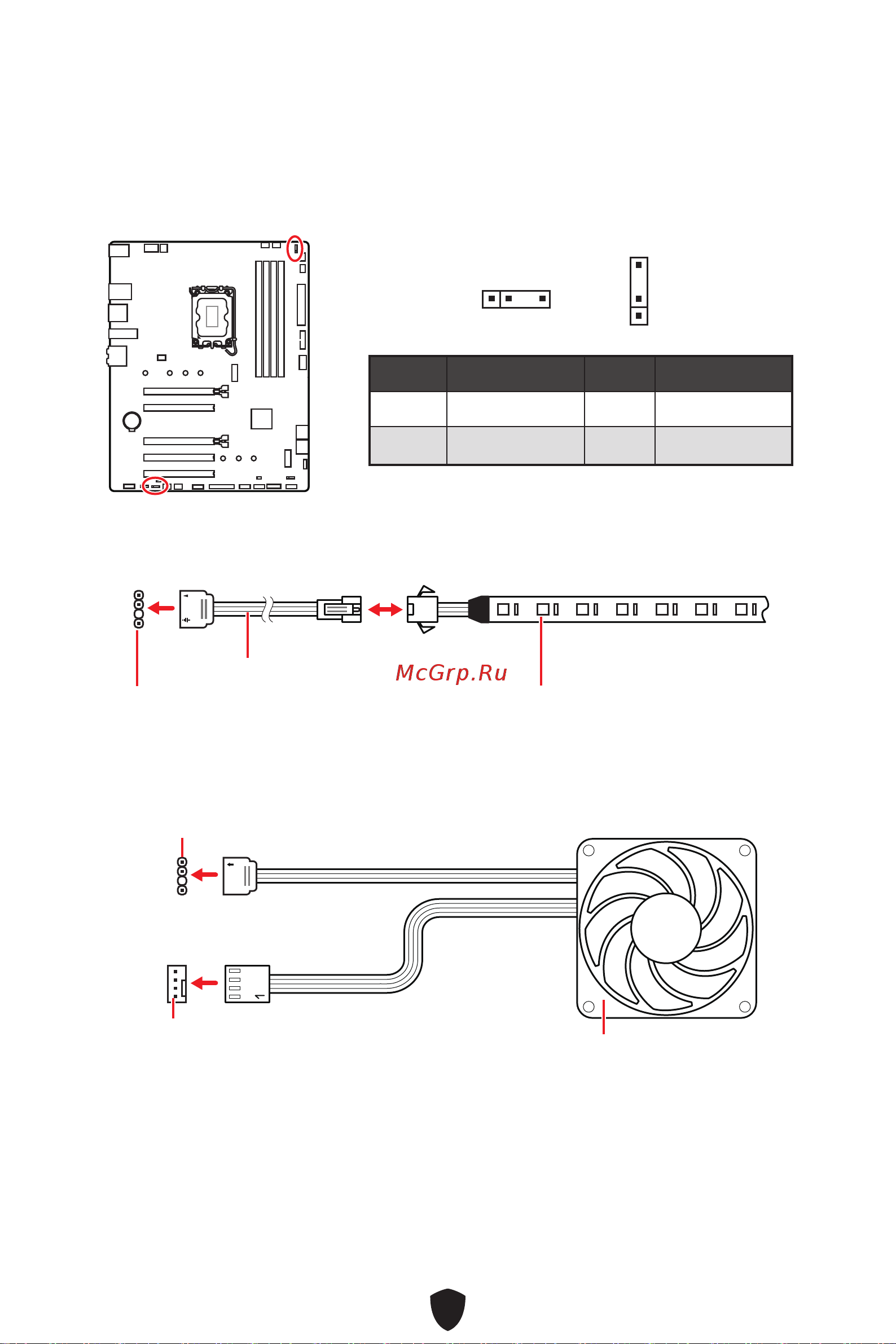

![MSI PRO B760-VC WIFI [189/404] Jargb v2 1 2 разъемы a rainbow v2 argb gen2 led](/views2/2147021/page189/bgbd.png)
40
JARGB_V2_1~2: Разъемы A-RAINBOW V2 (ARGB Gen2) LED
Разъемы JARGB_V2 предназначены для подключения светодиодных лент ARGB
Gen2 и ARGB. Разъем JARGB_V2 поддерживает подключение RGB светодиодных
лент с индивидуальной адресацией с максимальной мощностью 3А (5В), и
максимальное количество светодиодов составляет 240.
Контакт Название сигнала Контакт Название сигнала
1 +5V 2 Data
3 No Pin 4 Ground
1
1
1
1
1
D
+5V
Разъем JARGB_V2
Разъем JARGB_V2
Разъем вентилятора системы
Удлинительный кабель JARGB
Светодиодная лента ARGB/ ARGB Gen2
Подключение адресных RGB светодиодных лент
Подключение вентиляторов с адресной RGB светодиодной подсветкой
Вентилятора с светодиодной
подсветкой ARGB/ ARGB Gen2
