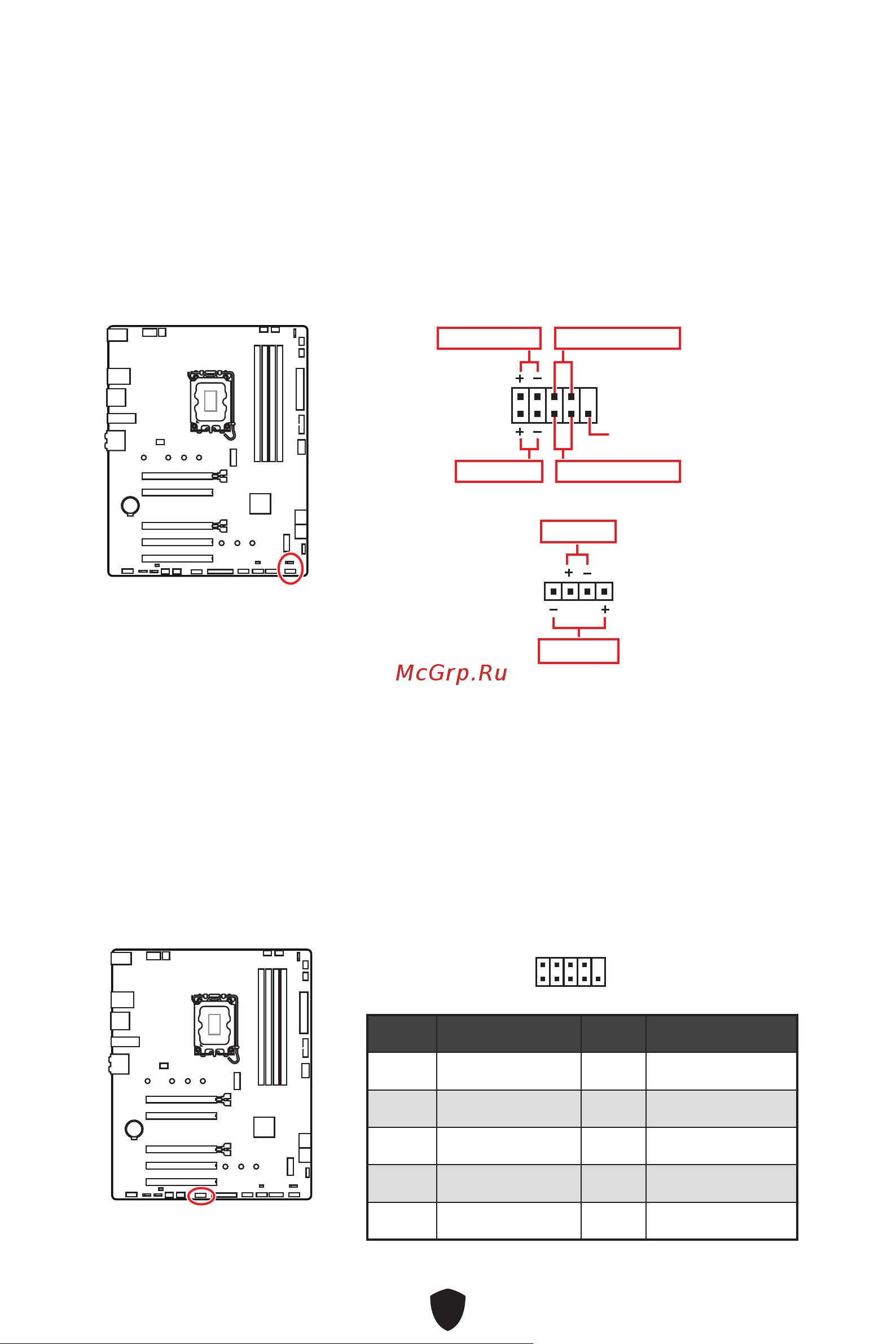

JFP1, JFP2 : Connecteurs du panneau avant

Le connecteur JFP1 contrôle la mise sous tension, la réinitialisation de l’alimentation

et les LED du boîtier/châssis de votre PC. Les connecteurs Power Switch et Reset

Switch vous permettent de connecter le bouton d’alimentation et le bouton de

réinitialisation. Le connecteur Power LED se connecte à l’indicateur LED du boîtier du

PC et le connecteur HDD LED indique l’activité du disque dur. Le connecteur JFP2 est

destiné au buzzer et au haut-parleur. Pour connecter les câbles du boîtier du PC aux

bonnes broches, veuillez vous référer aux images suivantes ci-dessous.

2 10

Power LED

Reserved

Power Switch

JFP1

Reset SwitchHDD LED

JFP2

Buzzer

Speaker

⚠

Important

Veuillez noter que les connecteurs Power LED et HDD LED disposent d’un pôle négatif

et d’un pôle positif. Vous devez donc connecter le câble aux pôles positifs et négatifs

correspondants de la carte mère. Dans le cas contraire, les LED ne fonctionneront

pas correctement.

JCOM1 : Connecteur de port série

Ce connecteur vous permet de connecter le bracket port série (selon modèle).

Broche Nom de signal Broche Nom de signal

1 DCD 2 SIN

SOUT

4 DTR

5 Ground 6 DSR

7 RTS 8 CTS

9 RI 10 No pin

2 10
