![MSI PRO B760-VC WIFI [72/404] Anschlüsse auf der rückseite](/views2/2147021/page72/bg48.png)
21

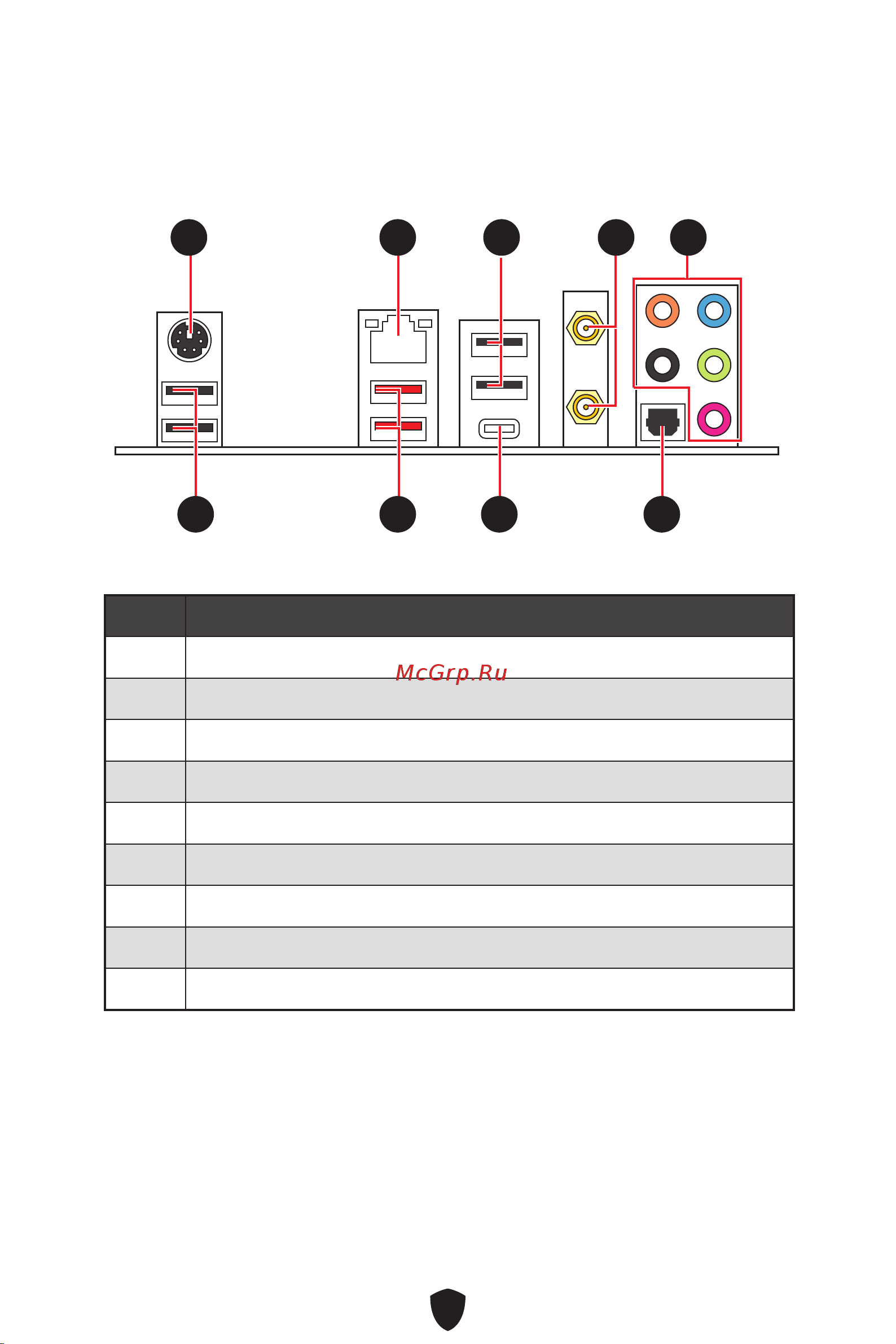

Anschlüsse auf der Rückseite
11 22 33 44
66 77 88 99
55
Artikel Beschreibung
1 PS/2 Tastatur/ Mausanschluss
2 2,5 Gbit/s LAN (RJ45) Anschluss
3 USB 2.0 Typ-A Anschlüsse (vom B760 Chipsatz)
4 Wi-Fi Antennenanschlüsse
5 Audiobuchsen
6 USB 2.0 Typ-A Anschlüsse (vom B760 Chipsatz)
7 USB 3.2 Gen 2 10Gbit/s Typ-A Anschlüsse (vom B760 Chipsatz)
8 USB 3.2 Gen 2 10Gbit/s Typ-C Anschluss (vom B760 Chipsatz)
9 Optischer S/PDIF-Ausgang Anschluss
