Flama тип AG мод.14211 White [11/16] Образец
![Flama тип AG мод.14211 White [11/16] Образец](/views2/1114857/page11/bgb.png)
Образец
22
СПИСОК ОРГАНИЗАЦИЙ, ТОРГУЮЩИХ ЗАПЧАСТЯМИ К ПЛИТАМ
Город
Наименование
организации
Адрес организации Код Телефон, факс
г. Москва ОАО «Газмаш» ул. Верхняя Радищевская, 13 495 915-7643
Краснодарский край,
ст. Стародеревянковская
ЧП Кудлай Н Вул. Октябрьская, 31 928 268-30-80
г. Пенза ООО «Перспектива» ул. Гоголя, д. 4. (341-2) 38-1338; 38-38-05
г. Москва ООО «Тандем» пер. Псдохнашй, д21, ар. 3. 495 586-51-56
г. Усмань, Липецкая
область
ООО «Дельтабытгаз
сервис»
ул.Ленина, 116 (474-72) 2-17-32; 2-23-33
г. Прохладный
ПБОЮЛ
Остроушко Л.В.
ул. Маяковского, 17 (879-3) 31-96-67; 31-9668
г. Михаиловск,
Ставропольский
кр.
ООО «Айова» ул.Коллекгивная, д.1 (865-2)
95-39-03; 9539-04
95-39-05
г.Воронеж ООО «Прсшкомплект» ул.Героев Сибиряков, 33/2 (4732) 39-14-59; 72-53-75
г. Брянск ЧП Герасимов А.А. пр-т. Московский, д. 99 (483-2) 63-54-86
г. Брянск ООО «Торг Опт» пр-т. Московский, д. 83 (433-2) 63-73-14; 63-73-48
г. Брянск ООО «Техно-дом» ул. Харьковская, д.14а/46 (483-2) 79-82--22;68-71-71
г. С-Петербург ЗАО «Электротехника» пос. Металлострой а/я 23 812 464-52-32; 464-68-36
г. Аксай,
Ростовская область
ООО
«Терминал» ул.Ленина, 49 (863-50) 5-11-44; 5-51-58
ст. Каневская ПБОЮЛ Галишников АА. ул.Свердянкова, 116 (86164) 7-45-05
г. Москва ООО «Глория»
Петровско-Разумовский
проезд, д. 5. кор. 1
495 232-12-38
г. Краснодар ООО «Юлас» ул. Аэропортная, д. 168 (861) 215-21-20
г. Краснодар ООО «Зори Кубани» ул. Индустриальная, д.12 (861) 267-03-96; 268-92-20
г. Махачкала,
Республика Дагестан
ООО «Арго» уп.Акушинскогс, 1 (872-2) 60-74-91; 60-88-82
г. Ростов-на-Дону ООО «Витэкс» ул.Геологическая, д.7 (863) 223-80-08
г. Н.Новгород ООО «Грейс-
Регион» ул. Федосеенко, д.57
(8314»)
1
17-97-97
г. Самара ООО «Универсал-Проект» ул. Дыбенко, д.120 (8462) 297-874
г. Курск ИП Щавлева Н М. ул. Шигровская, д.27 (4712) 34-21-79
г. Тула ЗАО «Тулагоргаз» ул.М, Тореза, д.5 (4872) 36-02-97; 36-43-02
г. Волгоград ООО «БТ» ул. Армавирская, д.2 (8442) 45-14-02; 45-01-63
г. Дзержинск,
Нижегородская область
ООО «Верес» ул. Красноармейская, д.19 (8313) 36-70-33
г. Темрюк ИП Ходарченко В В. ул. Славянская, д.8 (8918) 44-14-663
г. Батайск, Ростовская
область
ООО «Транссбыт»
ул. Балашова, д.26а (863-54) 99-307
11

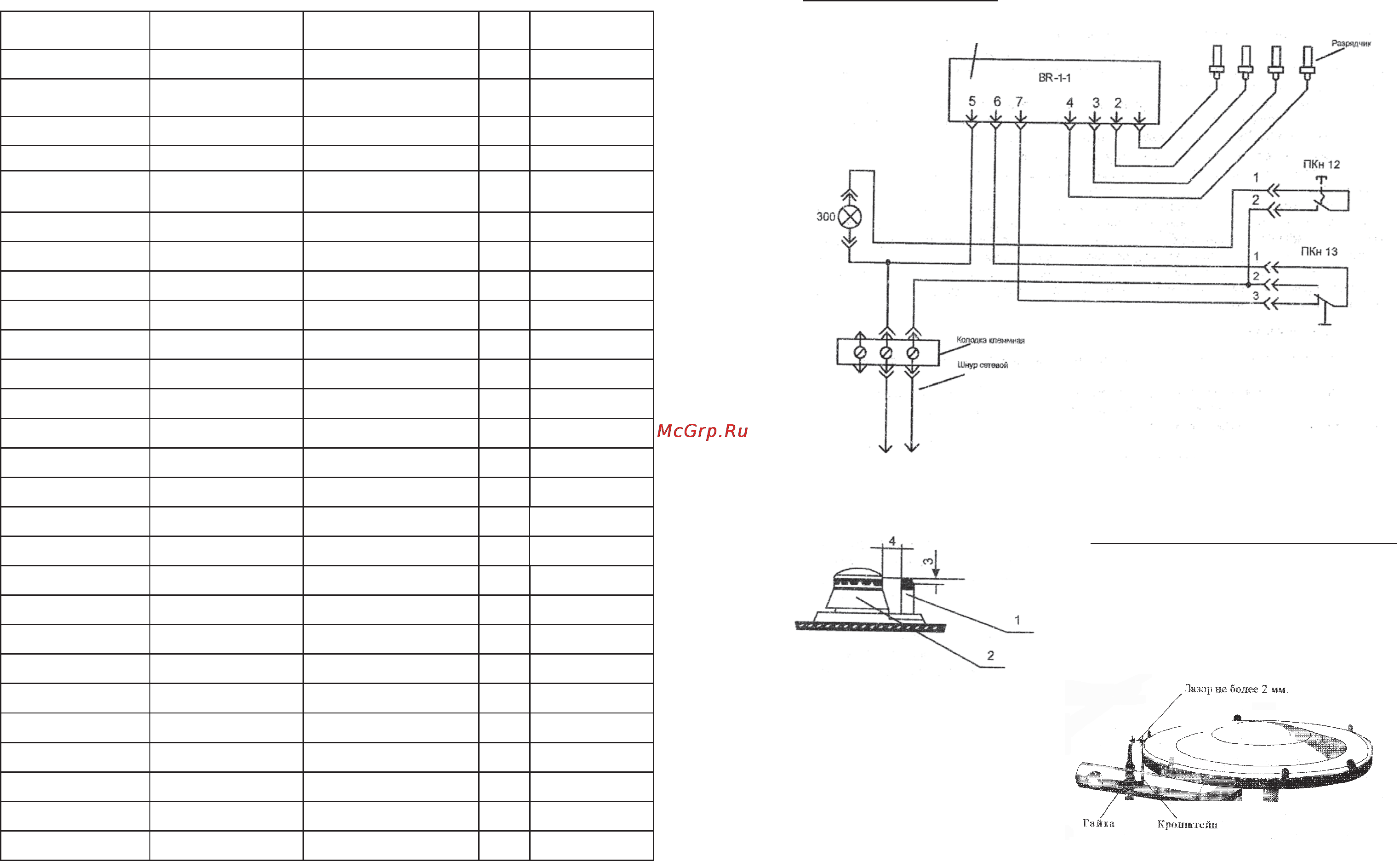

Проверка электропроводки. Проверить визуально правильность электромонтажных соеди-
нений на плите. В случае разъединения штекеров соединить согласно приведенной схеме (рис.7).
После закрытия стола отрегулировать зазоры между разрядниками и горелкой согласно ри-
сунку 8. Зазоры регулируются за счет паза на кронштейне разрядника.
Проверка регулировки термопары духовки
Открыть дверцу духового шкафа и вынуть дно ду-
ховки. Проверить и при необходимости затянуть гайку
крепления термопары. Проверить положение термопа-
ры относительно горелки, зазор не должен превышать
2 мм. Если зазор больше, то подгибкой кронштейна
восстановить его (Рис.9).
Рис. 7. Схема электрическая принципиальная
Рис. 8.
1 - разрядник, 2 - горелка стола
Рис. 9.
–1
–1
LH
блок эл. розжига
