Образец
24
9
7. УСТАНОВКА, ПОДСОЕДИНЕНИЕ, ПОДГОТОВКА К РАБОТЕ
7.1. Перед установкой необходимо проверить соответствие сопел применяемому виду газа и
в случае необходимости произвести их замену согласно таблицы 1.
7.2. Плиту следует устанавливать согласно указаниям «Правил безопасности в газовом хозяй-
стве», утвержденным Госгортехнадзором России и Строительных Норм и Правил, утвержденным
Госстроем на газоснабжение внутренних и наружных устройств
.
7.3. Установка и настройка плиты производится только работниками газового хозяйства или
специалистами организации, имеющей лицензию на право установки и обслуживания газовых
плит.
7.4. Монтаж плит должен производиться после окончания строительных и отделочных работ.
7.5. При подключении плиты должен быть заполнен талон установки.
7.6. Плита предназначена для установки на полу. Установка плиты на
подставку не допускает-
ся. Задняя стенка плиты должна отступать от поверхности стены не менее чем на 50 мм.

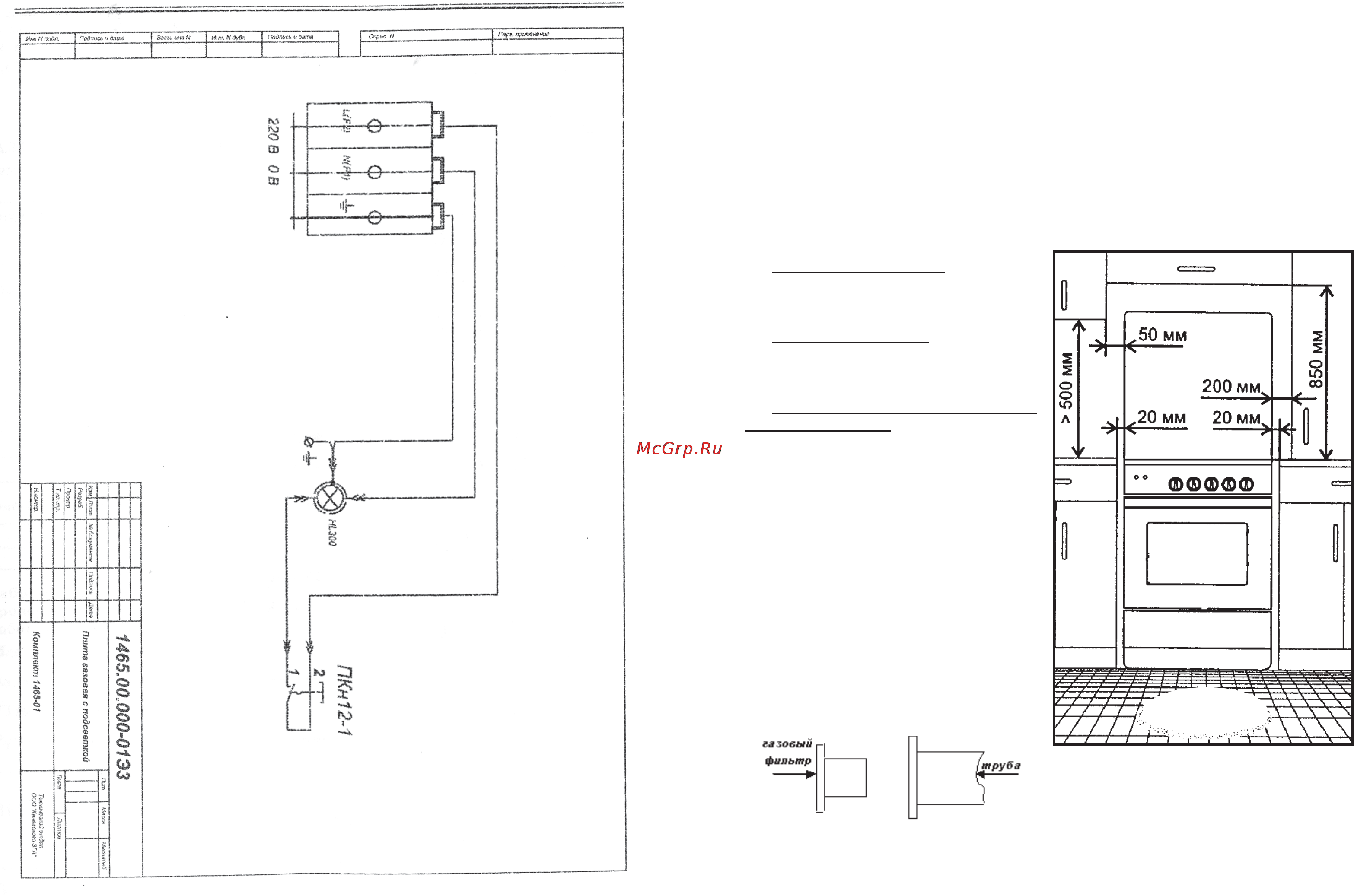

Расстояния, которые необходимо выдержать при установке плиты, показаны на рис. 3.
При подключении плиты, для создания
герметичности следует между рампой и под-
водкой для газа установить паронитовую про-
кладку.
Перед присоединением к газовой сети,
установить
газовый фильтр во внутреннюю
полость трубы, согласно рис. 4 (для плит с газ/
контролем).
Перед подсоединением плиты с помо-
щью гибкого шланга уточните в вашей га-
зовой службе, разрешен ли по местным стан-
дартам такой вид подключения и необходимый
тип шланга.
Должны быть соблюдены следующие тре-
бования:
- выбранный шланг должен иметь
доку-
мент, указывающий дату изготовления, срок
службы и замены;
- шланг должен быть доступен для осмо-
тра по всей длине;
- шланг не должен пережиматься, иметь
сильных изгибов и испытывать растягиваю-
щие усилия;
- шланг должен быть длиной не менее
1,5 м;
- если шланг имеет повреждения, он дол-
жен заменяться целиком, ремонт
недопустим.
Рис. 4
Рис. 3
