Образец
20
17. СВИДЕТЕЛЬСТВО О ПРИЕМКЕ
Плита газовая бытовая четырехгорелочная ПГ4 1465 соответствует ТУ 4858-001/1-21782886-
2011 «Плиты газовые бытовые ПГ4 1465 тип AG, BG, FG, RG ПГ2 1267 тип CG ПГ4 1469 тип:
ANG, AVG ПГ1 1120 «ОЧАГ» тип DVG» и признана годной для эксплуатации.
Штамп ОТК
ПРИМЕЧАНИЕ:
- Форму заполняет предприятие-изготовитель изделия.
Расшифровка штрих-кода.
Первая цифра – постоянная, вторая, третья и четвертая
цифры обозначают код плиты
, пятая цифра – месяц выпуска,
шестая цифра – год, седьмая по двенадцатую – номер плиты,
тринадцатая цифра – контрольная.
Пример: Плита выпущена в 07 (июле) месяце,
в 2012 году, серийный номер 60660.
Плита ПГ4 1465
тип FG мод. 2426
W
2 1 6 7 7 2 0 6 0 6 6 0 3
13

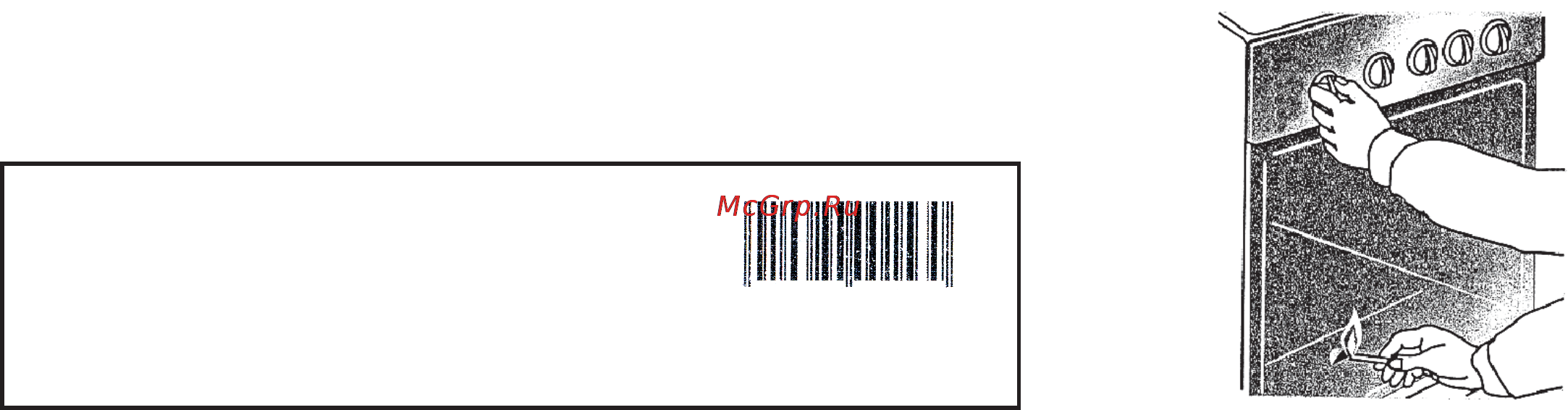

а) Для разжигания духовки (плита с обычным краном духовки без устройства контроля
пламени) необходимо:
• нажать и повернуть ручку крана против хода часовой стрелки до совмещения метки со
знаком на панели, означающим, что кран открыт максимально;
Не рекомендуется устанавливать ручку в диапазоне от положения «закрыто» до «max», пла-
мя в котором нестабильно
и может погаснуть.
• одновременно, с поворотом ручки крана поднести горящую спичку к запальному отвер-
стию (рис.10);
• убедиться визуально через отверстия в дне духовки, что
горелка зажжена. Если горелка не зажглась, повторить розжиг.
Терморегулятор с устройством предохранительным (ТУП)
духовки
ТУП – это кран, который задает необходимый режим, ав-
томатически поддерживает заданную температуру
при работе
горелки и прекращает подачу газа в случае погасания горелки.
б) Духовка управляется:
- ТУПом без кнопки ПУ или
- краном с устройством контроля пламени горелки духовки
Зажигание горелки:
• Нажмите и поверните ручку крана с автоматикой кон-
троля пламени (крана горелки духовки) против часовой стрел-
ки в положение max.
• Поднесите спичку к
запальнику и одновременно на-
жмите ручку крана горелки духовки до упора. После того, как горелка загорится, ручку необходи-
мо держать нажатой 15 сек для срабатывания предохранительного устройства.
• Плавно отпустите ручку и убедитесь, что пламя не погасло. Для стабилизации пламени
рекомендуется дать поработать духовке 2-3 мин. с открытой дверцей.
• Если горелка погасла (
по любой причине), необходимо закрыть устройство настройки
(кран) и предпринять попытку повторного зажигания не ранее, чем через 1 мин. Перед каждой
последующей попыткой зажигания необходимо открыть дверцу духовки.
в) Духовка управляется ТУПом с кнопкой ПУ.
Зажигание горелки:
• Открыв дверцу, нажмите и поверните ручку ТУПа в положение max.
• Поднесите зажженную спичку к
окну запальника и одновременно нажмите до упора кноп-
ку ПУ. Для срабатывания устройства кнопку необходимо удерживать в течение не более 15сек.
• Отпустите кнопку и убедитесь, что пламя не погасло, горение устойчивое.
• Оставьте дверцу духовки на 2-3 мин. открытой, после чего аккуратно закройте. Если горел-
ка погасла, поверните ручку в положение «закрыто
» и, подождав 1 минуту, повторите зажигание.
В некоторых плитах кнопка отсутствует, она совмещена с ручкой ТУПа.
8.3. Подсветка духовки
Для визуального наблюдения за выпечкой и жареньем, при закрытой дверце духовки, следует
пользоваться подсветкой духовки.
Включение и выключение лампы духовки осуществляется кнопкой подсветки, расположен-
ной на панели управления.
Для замены лампы освещения, необходимо:
- отключить плиту от сети;
- открыть дверцу духовки (духовка должна быть холодной);
- отвернуть стеклянный колпачок лампы подсветки, расположенный в верхнем левом углу
духового шкафа (вращением против часовой стрелки);
Рис. 10.
