Flama тип AG мод.14211 White [8/16] Образец
![Flama тип AG мод.14211 White [8/16] Образец](/views2/1114857/page8/bg8.png)
Образец
8

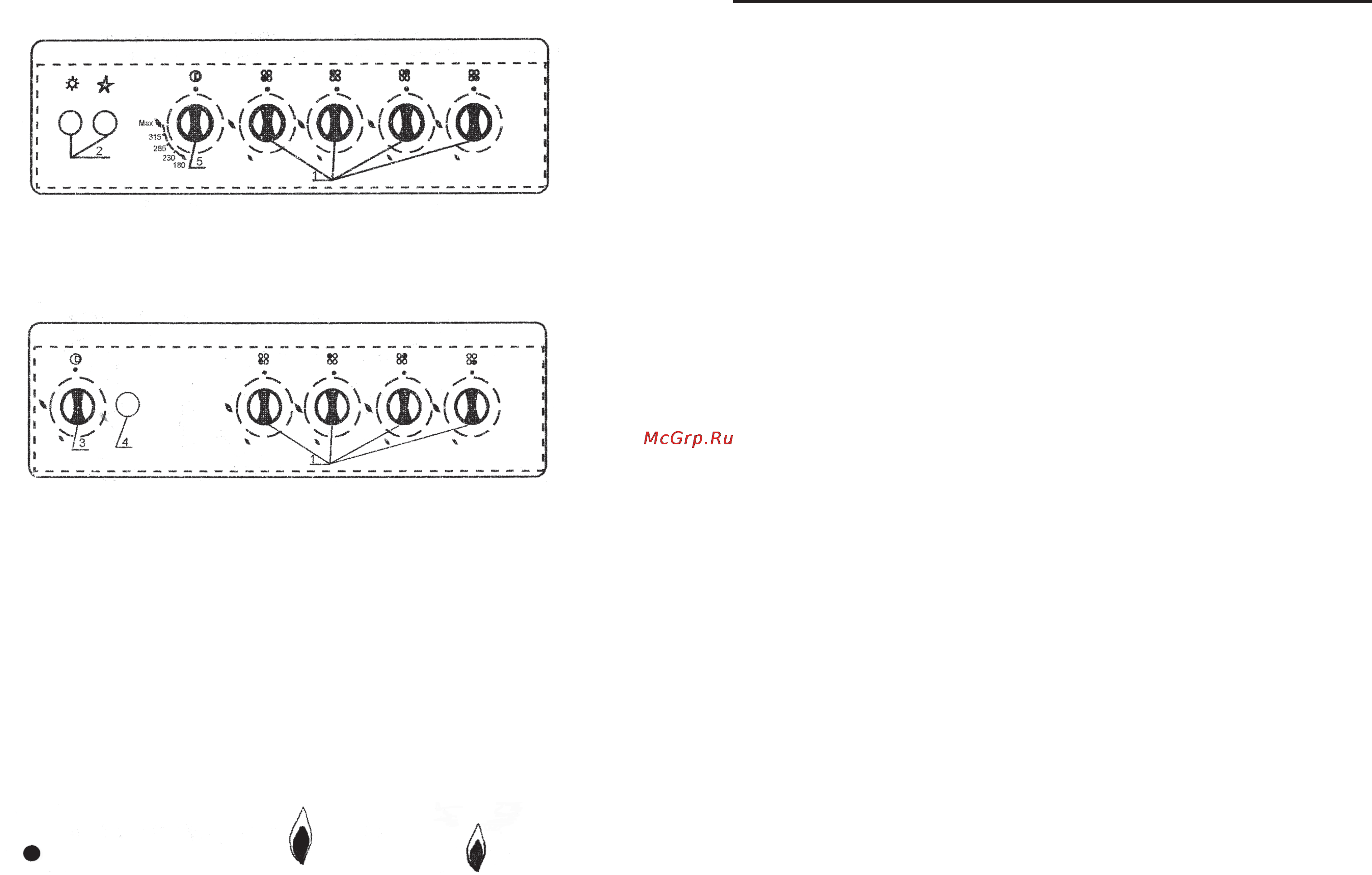

ПАНЕЛЬ УПРАВЛЕНИЯ
Панель плиты с обычным краном духовки
Рис.2 а
Описание:
1. Ручки крана горелки стола.
2. Кнопки: электророзжига, включения подсветки духовки.
3. Ручка ТУПа горелки духовки.
4. Кнопка предохранительного устройства ТУПа (в некоторых исполнениях – отсутствует).
5. Ручка крана горелки духовки
ГОРЕЛКИ СТОЛА
Положение горелок на столе схематично изображено возле каждого крана на панели управ-
ления.
СИМВОЛЫ:
Кран закрыт Максимальное пламя Малое пламя
Все краны имеют фиксированное положение «малое пламя».
Рис. 2
Панель плиты с терморегулятором и устройством
предохранительным горелки духовки
25
