– 2
Bilde 1
1 Powerdyse med festemutter
2 Strålerør
3 Håndsprøytepistol med sikringslås
4 Hendel på høytrykkpistol
5 Høytrykksslange
6 Chokespake
7 Avherderbeholder
8 Magnetventil
9 Flottørbeholder
10 Bensinmotor
11 Tenningslås (Motor)
12 Olje avtappingsskrue (motor)
13 Drivstofftank
14 Drivstofftank
15 Oljefyllingsskrue (motor)
16 Oljepeilepinne (motor)
17 Vanntilkobling med sugeinntak
18 Rengjøringsmiddel-sugeslange med filter
19 Høytrykksforsyning
20 Batteri
21 Drivstoffpumpe
22 Drivstoffilter
23 Brennervifte
24 Gjennomløpsvarmer
25 Elektroskap
26 Merkeplate
27 Brenner-seglass
28 Brennerdeksel
29 Dysestokk
30 Tennpluggkontakt (Brenner)
31 Manometer
32 Drivstoffpumpe
33 Drivstoffilter
34 Luftfilter
35 Finfilter
36 Filter vannmangelsikring
37 Sikkerhetsventil
38 Trykk- / mengderegulering
39 Se-glass oljenivå
40 Høytrykkspumpe
41 Trykkbryter
42 Trykkakkumulator
43 Lavvannssikring
44 Overstrømsventil
45 Termoventil
46 Olje avtappingsskrue (pumpe)
47 Oljepåfyllingsskrue med peilepinne
(pumpe)
48 Omkoblingsventil sugevann
Bilde 2
1 Temperaturregulator
2 Kontrollampe drivstoff
3 Kontrollampe vannmykner
4 Doseringsventil rengjøringsmiddel
5 Reset-tast på vanntemperaturbegren-
seren
6 Reset-tast på eksostemperaturbegren-
seren
Høytrykkstråler kan være farlige
ved feil bruk. Strålen må ikke ret-
tes mot personer, dyr, elektrisk ut-
styr som er på, eller høytrykksvaskeren selv.
Merk:Gjelder kun for Tyskalnd Apparatet
er kun ment for mobilt bruk (ikke stasjo-
nært).
Apparatet skal spesielt benyttes der det
ikke er elektrisk tilkobling tilgjengelig og det
må arbeides med varmt vann.
Rengjøring av: Maskiner, kjøretøyer, byg-
ninger, verktøy, fasader, terasser, hageut-
styr, etc.
Bruk kun høytrykksstråle uten rengjø-
ringsmiddel til rengjøring av fasader,
terrasser, hageredskaper etc.
For hårdnakket smuss anbefales Roto-
jet-dyse, som er tilleggsutstyr.
Oversikt
Maskinorganer
Betjeningspanel

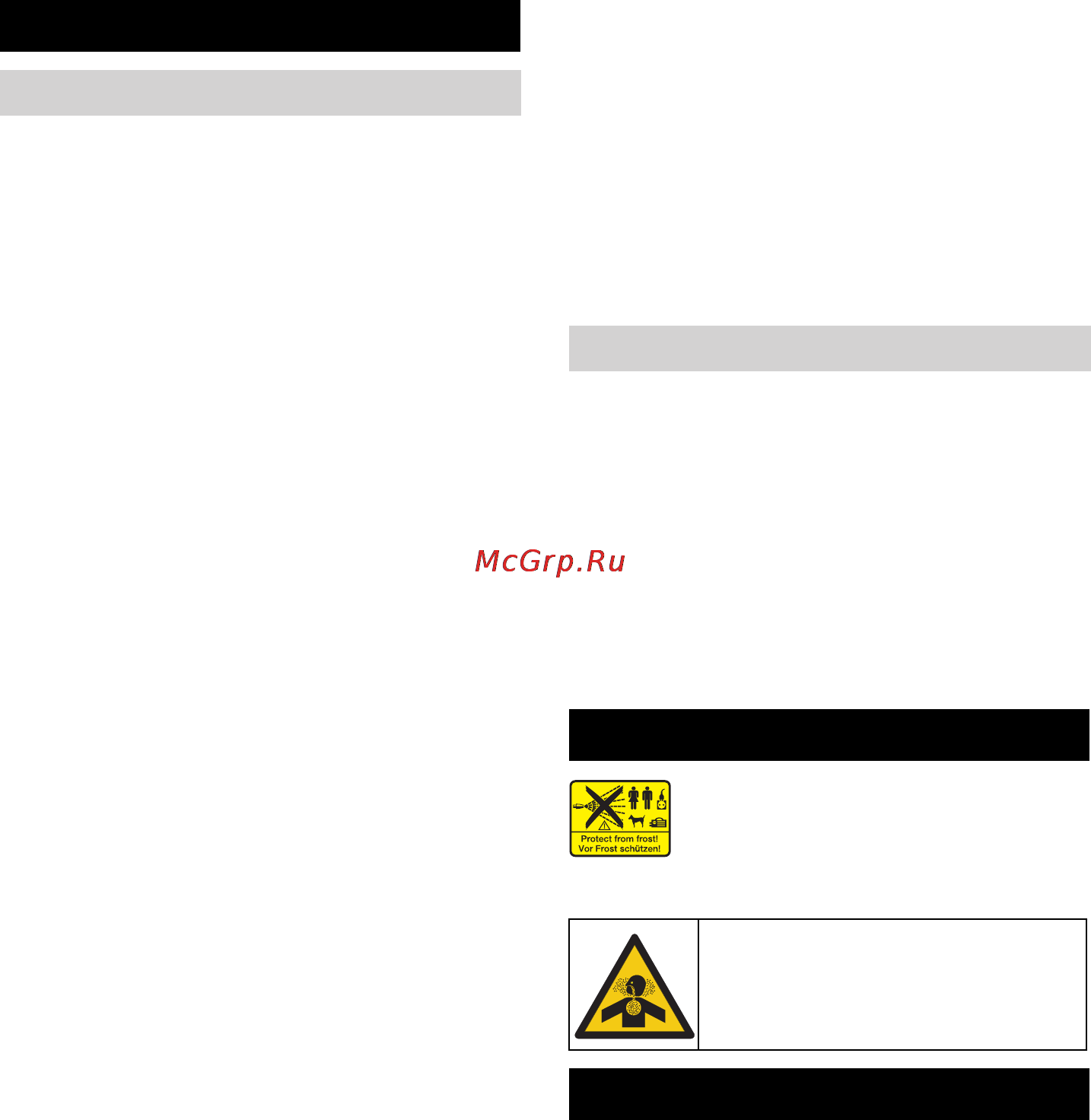

Symboler på maskinen
Forgiftningsfare! Ikke pust inn
eksosen.
Forskriftsmessig bruk
137NO
