– 2
Slika 1
1 Visokoučinska mlaznica s natičnom
maticom
2 Cijev za prskanje
3Ručni pištolj za prskanje sa sigurnim
utorom
4 Poluga ručne prskalice
5 Visokotlačno crijevo
6 Poluga prigušnice (čoke)
7 Spremnik omekšivača
8 Magnetski ventil
9 Posuda s plovkom
10 Benzinski motor
11 Prekidač s ključem (motor)
12 Vijak za ispuštanje ulja (motor)
13 Spremnik goriva
14 Spremnik za gorivo
15 Vijak za dolijevanje ulja (motor)
16 Šipka za mjerenje razine ulja (motor)
17 Priključak za vodu s mrežicom
18 Crijevo za usis sredstva za pranje s
filtrom
19 Priključak visokog tlaka
20 Akumulator
21 Pumpa za gorivo
22 Filtar za gorivo
23 Ventilator plamenika
24 Protočni grijač
25 Razvodna kutija
26 Označna pločica
27 Kontrolno okno plamenika
28 Poklopac plamenika
29 Stapna mlaznica
30 Utikač svjećice (plamenik)
31 Manometar
32 Pumpa za gorivo
33 Filtar za gorivo
34 Filtar za zrak
35 Fini filtar
36 Filtar detektora nedostatka vode
37 Sigurnosni ventil
38 Regulacija tlaka/protoka
39 Kontrolno okno
40 Visokotlačna pumpa
41 Tlačna sklopka
42 Tlačni spremnik
43 Dio za detekciju nedostatka vode
44 Preljevni ventil
45 Termo-ventil
46 Vijak za ispuštanje ulja (pumpa)
47 Vijak za dolijevanje ulja sa šipkom za
mjerenje (pumpa)
48 Preklopni ventil za usisnu vodu
Slika 2
1 Regulator temperature
2 Indikator goriva
3 Indikator omekšivača
4 Ventil za doziranje sredstva za pranje
5 Tipka za poništavanje graničnika
temperature vode
6 Tipka za poništavanje graničnika
temperature ispušnog plina
Visokotlačni mlazovi mogu pri
nestručnom rukovanju biti
opasni. Mlaz se ne smije
usmjeravati na osobe, životinje, aktivnu
električnu opremu ili na sam uređaj.
Napomena: Odnosi se samo na
Njemačku: Uređaj je namijenjen isključivo
za mobilnu (a ne za stacionarnu) uporabu.
Uređaj se primjenjuje prije svega tamo gdje
nema mogućnosti priključivanja na
električnu mrežu, a potreban je rad s
vrućom vodom.
Čćenje strojeva, vozila, zgrada, alata,
fasada, terasa, vrtnih strojeva itd.
Za čćenje fasada, terasa, vrtnih
strojeva itd. koristite samo visokotlačni
mlaz bez sredstva za pranje.
Za tvrdokorna zaprljanja
preporučujemo strugalo za prljavštinu
kao dio posebnog pribora.
Pregled
Sastavni dijelovi uređaja
Komandno polje

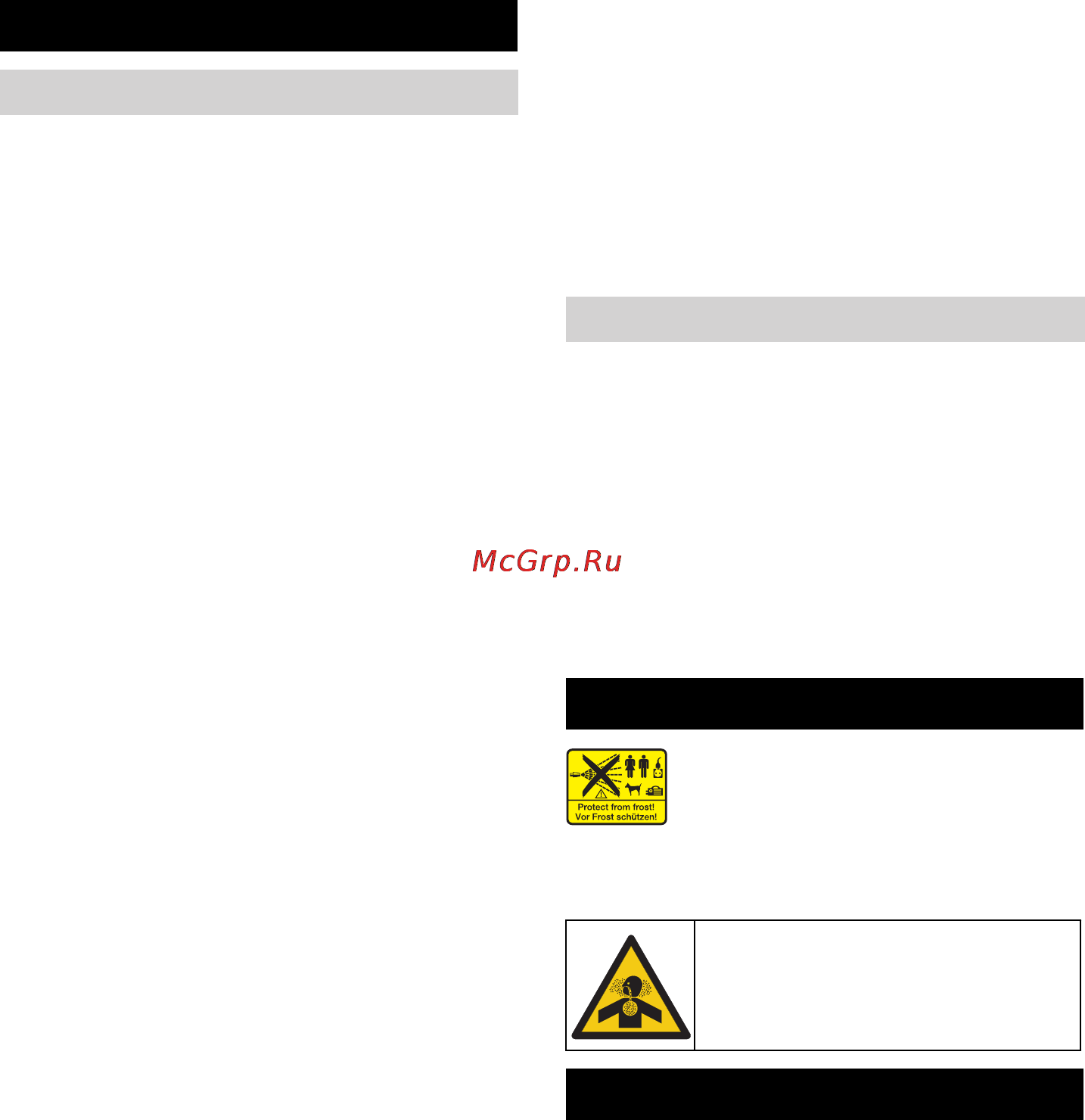

Simboli na uređaju
Opasnost od trovanja! Ne
udišite ispušne plinove.
Namjensko korištenje
336 HR
