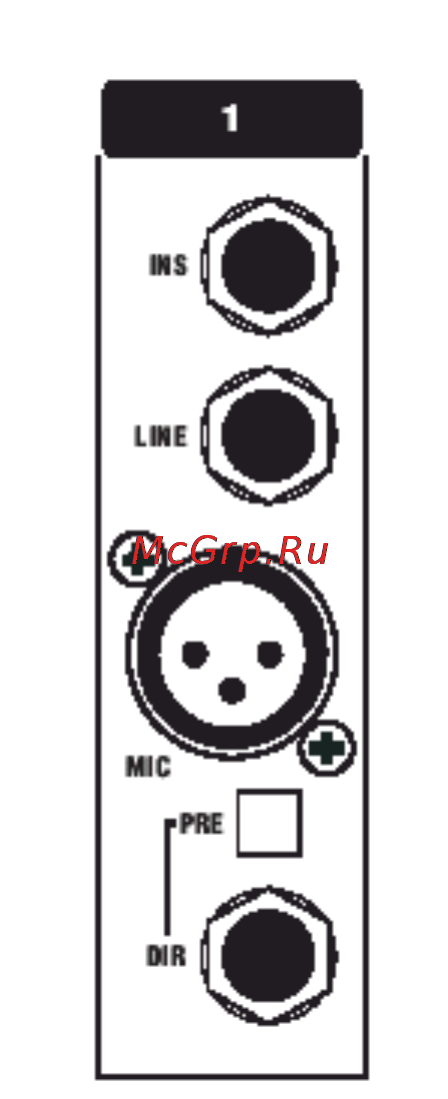

Подключения на задней панели 1 INSERT 1 4 TRS Jack Наконечник Сигнал возврата Кольцо Сигнал посыла Оплетка Земля LINE INPUT 1 4 TRS Jack Наконечник Сигнал горячий Кольцо Сигнал холодный Экран земля MIC INPUT 3 pin female XLR Контакт 1 Земля Контакт 2 Сигнал горячий Контакт 3 Сигнал холодный DIRECT OUTPUT 1 4 TRS Jack Наконечник сигнал горячий Кольцо Земля Экран Шасси DIRECT OUTPUT Прямой выход обычно является постфейдерным Нажмите на кноп ку PRE для его переключения между режимами pre EQ pre mute pre fader 17
