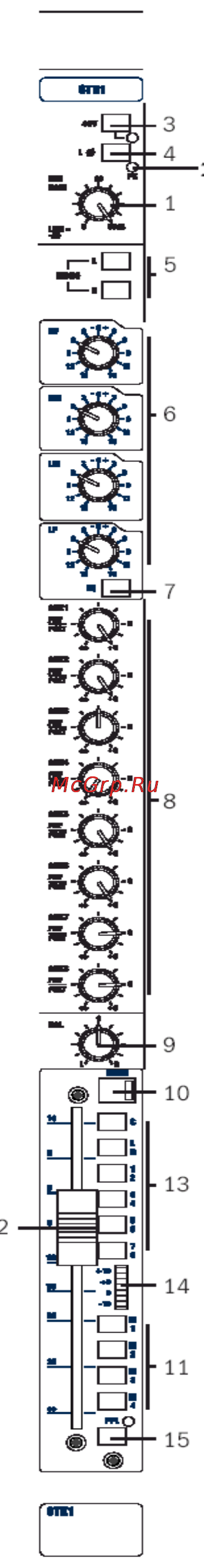

Стереофонический вход STE MIC GAIN 1 регулировка чувствительности как микрофонного XLR так и линей ного 1 4 джек входов Оба входа электронно симметричные и расположены на задней коммутационной панели PEAK LED 2 мониторинг сигналов левого и правого каналов после регулятора усиле ния Переключатель 48V 3 подает 48 В фантомного питания на BXOflXLR Расположенный рядом светодиодный индикатор загорается при включении фантомного питания Переключатель Left PHASE 4 выполняет реверс фазы на левом канале Переключатель L 5 маршрутизирует левый входной сигнал на оба канала L и R в модуле Переключатель R подобным образом маршрутизирует правый входной сиг нал При совместном нажатии переключателей L и R выполняется монофоническое суммирование входного сигнала Секция EQ 6 имеет четыре частотных диапазона причем диапазоны низких и высо ких частот передаются с плоской АЧХ shelving а в диапазонах низких и высоких средних частот имеется подъем АЧХ peaking Регулятор HF ВЧ обеспечивает 15 дБ завала подъема частотной характеристики на 12 кГц Регулятор LF НЧ обеспечивает 15 дБ завала подъема частотной ха рактеристики на 60 Гц Регулятор НМ высоких средних обеспечивает 15 дБ зава ла подъема частотной характеристики на центральной частоте 2 5 кГц и регулятор LM низких средних обеспечивает 15 дБ завала подъема частотной характеристики на центральной частоте 450 Гц Переключение между секциями выполняется с помощью переключателя EQ 7 Монофонический суммированный сигнал посылается на AUX шины 1 8 через отдель ные потенциометры уровня 8 Aux 1 4 это префейдерные сигналы тогда как Aux 5 8 могут быть выбраны как pre так и post фейдерными с помощью переключателей на мастер секции Регулятор BAL 9 устанавливает относительный уровень стерео сигнала между ле вым и правым каналами Стерео сигнал в модуле включается и выключается подсвеченным переключателем MUTE 10 а также мастер мьютами М1 М4 из мастер секции если они выбраны с помощью переключателей М1 М4 11 Уровень пост фейдерного сигнала регулируется 100 мм фейдером 12 Сигнал посылается на шину стерео микса центральную шину и 8 групповых шин с помощью переключателей С L R 1 2 и 3 4 5 6 и 7 8 13 Заметьте что исполь зование групп 1 и 2 и группы 3 и 4 5 и 6 и групп 7 8 устанавливается как 4 стерео пары 4 х сегментный светодиодный индикатор 14 расположенный рядом с фейдером по казывает уровень сигнала пост EQ pre mute pre fade Индикатор имеет характеристи ку пикового типа Переключатель PFL 15 подает монофонический суммированный сигнал pre mute pre fade на выход монитора и выход наушников При включении PFL загорается располо женный рядом светодиодный индикатор ш 18
