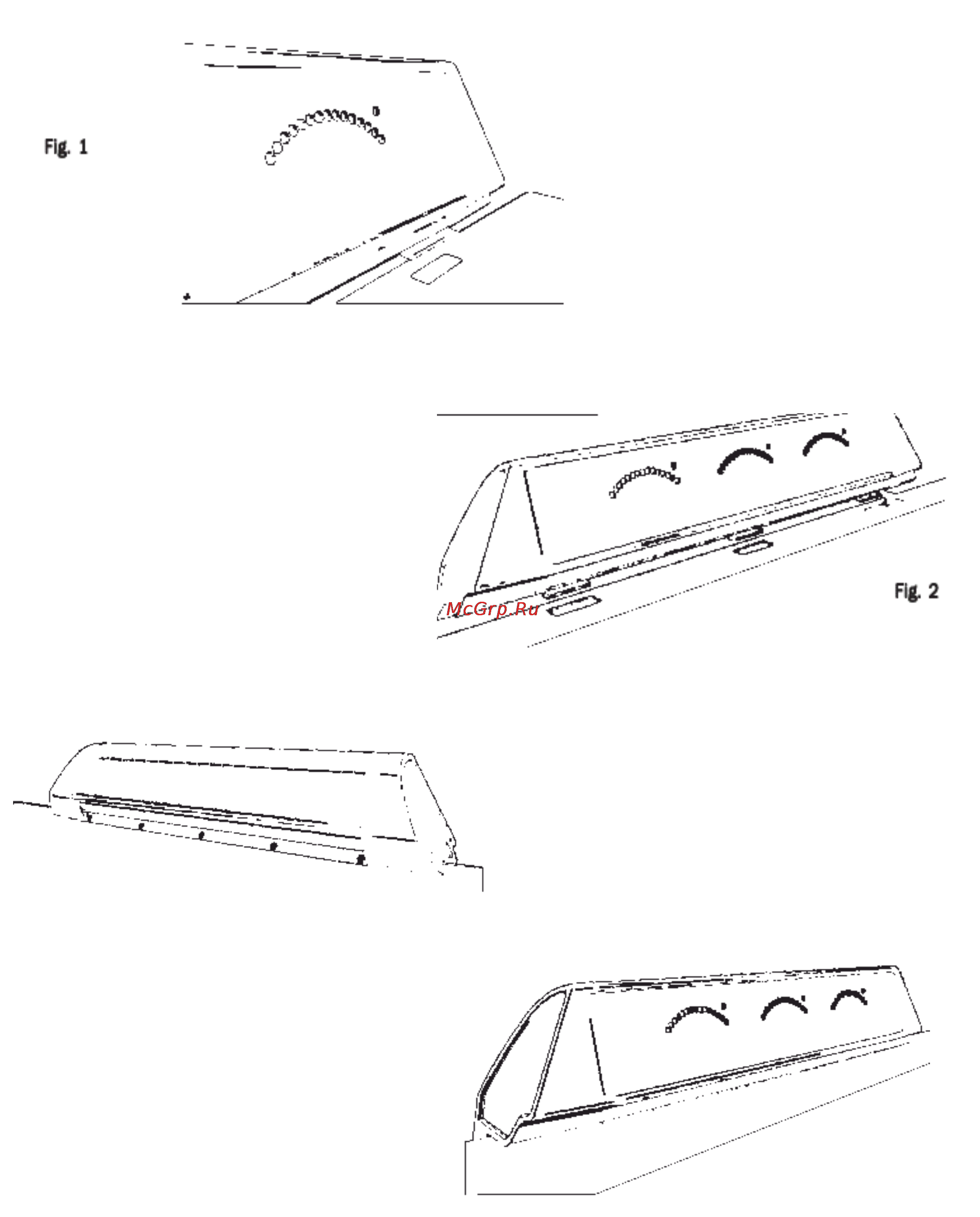

Монтаж индикаторной панели СВ8 Индикаторная панель упакована отдельно В упаковке прилагается 5 винтов необходимых для ее закрепления Проверьте чтобы перед установкой индикаторной панели СВ8 был отключен от питания Вначале необходимо подключить ленточ ный кабель Разместите индикаторную панель как по казано на рисунке 1 Это позволит вам подключить ленточный кабель измери тельной панели к соответствующему разъему на СВ8 Ленточный кабель мо жет быть намотан на индикаторную па Ав 1 нель Если это так то аккуратно вытя ните кабель на полную длину перед под ключением панели Подключите разъем ленточного кабеля к соответствующему разъему на СВ8 Разъемы имеют специальную форму то что вы не сможете подключить его не правильно Проверьте чтобы разъемы были плотно подогнаны так чтобы контак ты сидели правильно При подключении кабеля вам необходимо будет уб рать лишнюю длину в индикаторную панель в про тивном случае она может быть захвачена между индикаторной панелью и верхней панелью СВ8 Далее вам необходимо смонтировать индикаторную панель на СВ8 Установите металлические скобки индикаторной панели в прямоугольные отверстия на верхней панели СВ8 Для установки скобок на ме сто необходимо наклонить индикаторную панель вперед Смотрите рис 2 После того как скобки встанут в отверстия накло ните панель назад в прямую позицию Проверьте чтобы ленточный кабель не был прихвачен между панелью и верхней частью микшера Смотрите рис 3 Закрепите заднюю часть индикаторной панели на СВ8 с помощью пяти прилагаемых винтов Смот рите рис 4 ниже Это действие завершает установку индикаторной панели 7
