Инсталляция аппаратного обеспечения - 14 -
Разъем"Линейныйвход"(mini-Jackголубогоцвета)
Один из основных разъемов аудиоподсистемы. Используйте этот разъем для ввода сигнала от
различных аудиоустройств (например, внешний оптический накопитель, MP3-плеер, портативный
медиаплеер, и др.)
Разъем"Линейныйвыход"(mini-Jackзеленогоцвета)
Один из основных разъемов аудиоподсистемы. Используйте этот разъем для вывода
аудиосигнала на стереоколонки или наушники. Этот разъем также используется для подключения
фронтальных колонок акустической системы в конфигурации 4/5.1/7.1
Разъем"Микрофонныйвход"(mini-Jackрозовогоцвета)
Один из основных разъемов аудиоподсистемы. В конфигурации по умолчанию к этому разъему
подключается микрофон.
Чтобы настроить звук в формате 7.1 необходимо задействовать аудиоразъём HD Audio
на передней панели и разрешить многопотоковое воспроизведение звука в настройках
аудио драйвера. Чтобы уточнить конкретную конфигурацию ознакомьтесь с инструкциями
по инсталляции многоканальной аудиоподсистемы (Глава 5, "Конфигурирование
2/4/5.1/7.1-канальной аудиоподсистемы").
Содержание
- Ga p55 ud3l ga p55 us3l 1
- Руководство пользователя 1
- Глава1 инсталляция аппаратного обеспечения 2
- Содержание 2
- 1 меры предосторожности 3
- 1 мерыпредосторожности 3
- Глава1 инсталляция аппаратного обеспечения 3
- Глава1 инсталляцияаппаратногообеспечения 3
- 2 спецификация 4
- 3 1 установка центрального процессора 7
- 3 1 установкацентральногопроцессора 7
- 3 установка цп и системы охлаждения 7
- 3 установкацписистемыохлаждения 7
- 3 2 установка системы охлаждения 9
- 3 2 установкасистемыохлаждения 9
- 9 инсталляция аппаратного обеспечения 9
- Пошаговая инструкция по установке системы охлаждения цп процедура установки рассматривается на примере оригинальной системы охлаждения из комплекта поставки цп inte 9
- 4 1 двухканальный режим работы озу конфигуратор 10
- 4 1 двухканальныйрежимработыозу конфигуратор 10
- 4 инсталляция системной памяти 10
- 4 инсталляциясистемнойпамяти 10
- 4 2 установка модулей озу 11
- 4 2 установкамодулейозу 11
- 5 установка плат расширения 12
- 5 установкаплатрасширения 12
- 13 инсталляция аппаратного обеспечения 13
- 6 интерфейсные разъемы на задней панели 13
- 6 интерфейсныеразъемыназаднейпанели 13
- Ps 2портклавиатурыимыши 13
- Usb порт поддерживает спецификацию usb 2 1 используйте этот порт для подключения клавиатуры мыши принтера флэш накопителей и др периферийных устройств с usb интерфейсом 13
- Usbпорт 13
- Используйте параллельный порт для подключения принтера сканера и других периферийных устройств с lpt интерфейсом 13
- Используйте последовательный порт для подключения мыши модема и других периферийных устройств с com интерфейсом 13
- Используйте этот порт для подключения клавиатуры или мыши с интерфейсом ps 2 13
- Коаксиальный выход цифровогоs pdif интерфейса 13
- Отключите кабель от сетевого устройства розетки на другом конце кабеля а уже затем отключите его от разъема на системной плате 13
- Параллельныйпорт lpt 13
- Перпендикулярном задней стенке корпуса пк не раскачивая и не изгибая 13
- Порт сетевого гигабитного lan интерфейса gigabit ethernet lan пропускная способность до 1 гбит с в таблице приведены возможные состояния lan порта о которых информируют два светодиодных индикатора на разъеме 13
- Последовательныйпорт com 13
- Прежде чем извлечь кабель из сетевой розетки rj 45 на задней панели системной платы 13
- Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние устройства обработки аудиоконтента требуется соответствующий кабель прежде чем использовать этот разъем убедитесь в том что все элементы аудиоподсистемы способны взаимодействовать между собой посредством s pdif интерфейса 13
- Сетеваярозеткаrj 45 13
- Удалять lan кабель из сетевой розетки rj 45 следует аккуратно в направлении 13
- Разъем линейныйвход mini jackголубогоцвета 14
- Разъем линейныйвыход mini jackзеленогоцвета 14
- Разъем микрофонныйвход mini jackрозовогоцвета 14

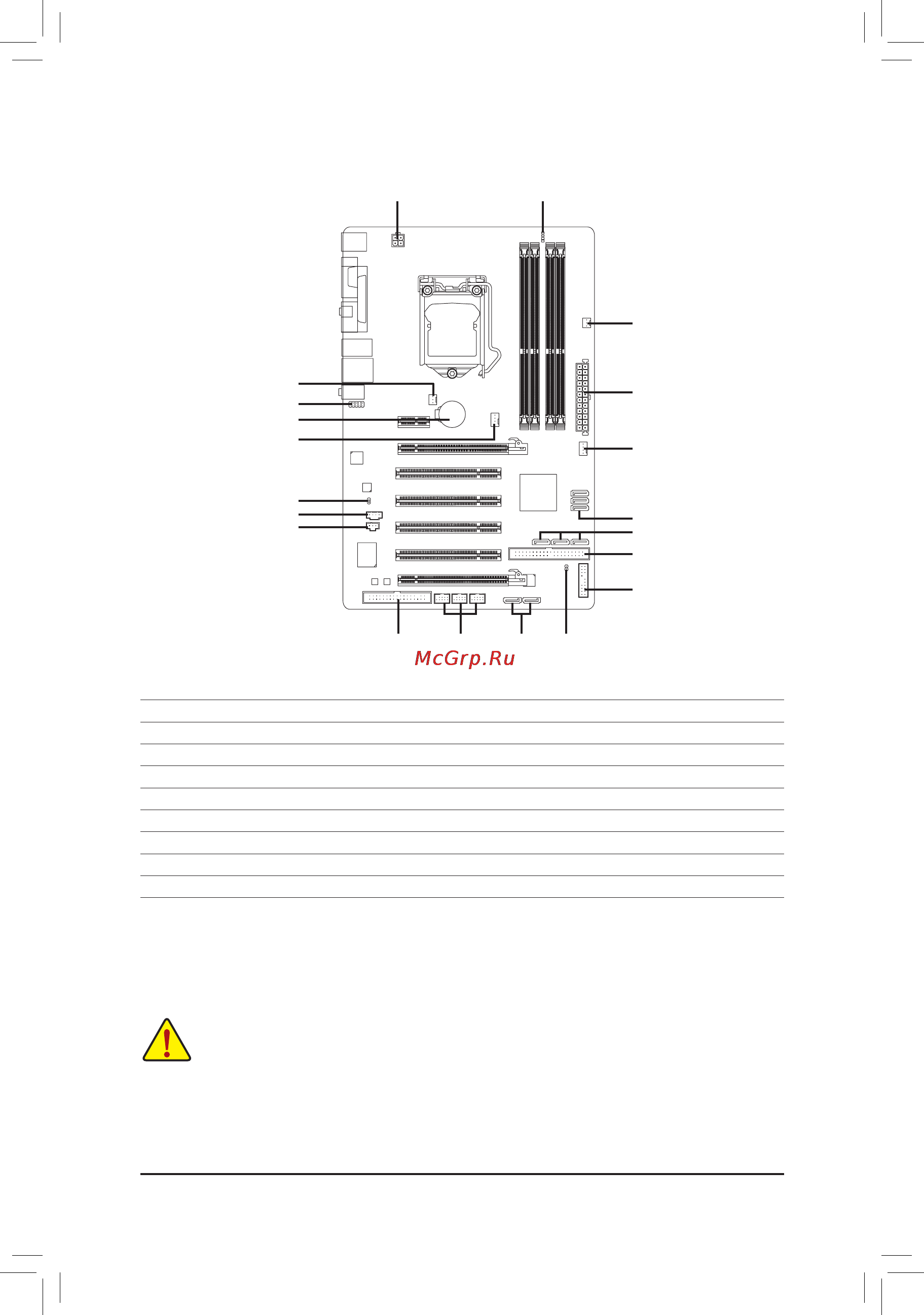

- 7 внутренние интерфейсные разъемы 15
