Пошаговая инструкция по установке системы охлаждения цп процедура установки рассматривается на примере оригинальной системы охлаждения из комплекта поставки цп inte 9

4 1 двухканальный режим работы озу конфигуратор 10

4 1 двухканальныйрежимработыозу конфигуратор 10

4 инсталляция системной памяти 10

4 инсталляциясистемнойпамяти 10

4 2 установка модулей озу 11

4 2 установкамодулейозу 11

5 установка плат расширения 12

5 установкаплатрасширения 12

13 инсталляция аппаратного обеспечения 13

6 интерфейсные разъемы на задней панели 13

6 интерфейсныеразъемыназаднейпанели 13

Ps 2портклавиатурыимыши 13

Usb порт поддерживает спецификацию usb 2 1 используйте этот порт для подключения клавиатуры мыши принтера флэш накопителей и др периферийных устройств с usb интерфейсом 13

Usbпорт 13

Используйте параллельный порт для подключения принтера сканера и других периферийных устройств с lpt интерфейсом 13

Используйте последовательный порт для подключения мыши модема и других периферийных устройств с com интерфейсом 13

Используйте этот порт для подключения клавиатуры или мыши с интерфейсом ps 2 13

Коаксиальный выход цифровогоs pdif интерфейса 13

Отключите кабель от сетевого устройства розетки на другом конце кабеля а уже затем отключите его от разъема на системной плате 13

Параллельныйпорт lpt 13

Перпендикулярном задней стенке корпуса пк не раскачивая и не изгибая 13

Порт сетевого гигабитного lan интерфейса gigabit ethernet lan пропускная способность до 1 гбит с в таблице приведены возможные состояния lan порта о которых информируют два светодиодных индикатора на разъеме 13

Последовательныйпорт com 13

Прежде чем извлечь кабель из сетевой розетки rj 45 на задней панели системной платы 13

Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или внешние устройства обработки аудиоконтента требуется соответствующий кабель прежде чем использовать этот разъем убедитесь в том что все элементы аудиоподсистемы способны взаимодействовать между собой посредством s pdif интерфейса 13

Сетеваярозеткаrj 45 13

Удалять lan кабель из сетевой розетки rj 45 следует аккуратно в направлении 13

Разъем линейныйвход mini jackголубогоцвета 14

Разъем линейныйвыход mini jackзеленогоцвета 14

Разъем микрофонныйвход mini jackрозовогоцвета 14

7 внутренние интерфейсные разъемы 15

7 внутренниеинтерфейсныеразъемы 15

2 atx_12v atx 4 контактныйразъемпитания12ви24 контактныйосновнойatx 16

Инсталляция аппаратного обеспечения 16 16

Мощность блока питания должна быть достаточной для того чтобы обеспечить 16

Основной разъем питания совместим с блоками питания оснащенными 20 контактным 16

Основным разъемом в тех случаях когда предполагается использовать блок питания с 24 контактым основным разъёмом удалите заглушку на основном разъеме системной платы не подключайте кабели блока питания с 20 контактным atx разъёмом в секции разъёмов на системной плате защищенные заглушками 16

Потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 16

Разъемпитания 16

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12 в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 16

17 инсталляция аппаратного обеспечения 17

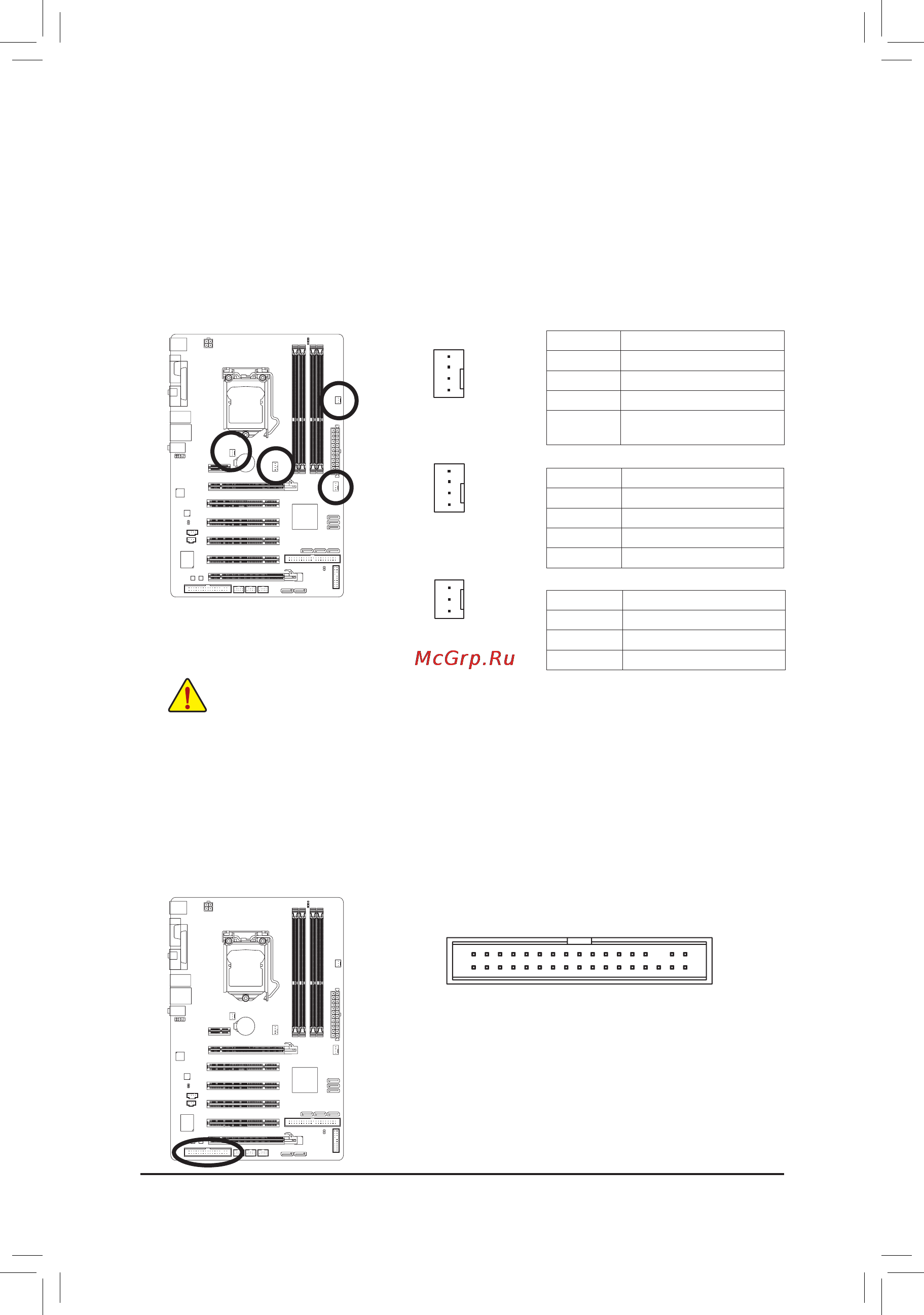

4 5 cpu_fan sys_fan1 sys_fan2 pwr_fan разъемывентиляторов 17

Fdd разъемдляфлоппи дисковода 17

На системной плате установлен 4 контактный разъем cpu_fan для подключения вентилятора системы охлаждения цп 4 контактный sys_fan2 и два 3 контактных sys_fan1 sys_fan3 разъема для подключения вентиляторов охлаждения системы а также 3 контактный разъем pwr_fan для подключения вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 17

Надлежащий теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать нестабильно 17

Перемычки для замыкания контактных групп fan разъемов 17

Разъем fdd используется для подключения флоппи дисковода поддерживаются следующие типы флоппи дисководов 360 kбайт 720 kбайт 1 mбайт 1 4 mбайт and 2 8 mбайт перед тем как подключать устройство найдите контакт 1 на флоппи дисководе и интерфейсном кабеле контакт 1 на интерфейсном кабеле промаркирован цветом отличающимся от основного цвета шлейфа по вопросам приобретения кабеля для флоппи дисковода обращайтесь к продавцу в вашем регионе 17

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают 17

Эти разъемы не требуют установки дополнительных перемычек не используйте 17

Ide ide разъем 18

Sata2_0 1 2 3 4 5 разъемыsata3гбит сголубогоцвета контроллерчипсета 18

Для организации raid массива уровня 0 или 1 потребуется минимум два накопителя если в 18

Для организации raid массива уровня 10 потребуется не менее четырех накопителей при 18

Для организации raid массива уровня 5 потребуется не менее трех накопителей общее 18

Инсталляция аппаратного обеспечения 18 18

Количество жестких дисков в системе не обязательно должно быть четным 18

Разъем ide допускает подключение двух ide устройств например жесткий диск и оптический накопитель перед тем как подключать кабель к устройству обратите внимание на специальный ключ на разъеме кабеля который поможет правильно сориентировать его по отношению к устройству в тех случаях когда к системе планируется подключить два ide устройства необходимо определить какое из них будет ведущим master а какое ведомым slave для получения информации о конфигурировании ide устройства обратитесь к инструкции из комплекта поставки накопителя 18

Разъем sata соответствует спецификации sata ii пиковая пропускная способность 3 гбит с и совместим с базовым стандартом sata пиковая пропускная способность 1 5 гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства чипсет intel p55 express предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 5 и 10 дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 18

Системе установлены более двух дисков общее их количество должно быть четным 18

Этом общее количество жестких дисков установленных в системе должно быть четным 18

19 инсталляция аппаратного обеспечения 19

Bat батарея 19

Gsata2_0 1 разъемыsata3гбит сбелогоцвета контроллерgigabytesata2 19

Батарея предназначена для сохранения значений критичных параметров в cmos например конфигурация bios и системное время в те моменты когда компьютер выключен замените батарею если падение напряжения достигло критичного уровня или значения cmos не точны или не могут быть сохранены 19

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в системе установлены более двух дисков общее их количество должно быть четным 19

Разъем sata соответствует спецификации sata ii пиковая пропускная способность 3 гбит с и совместим с базовым стандартом sata пиковая пропускная способность 1 5 гбит с каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер gigabyte sata2 поддерживает raid 0 raid 1 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 19

F_panel разъемфронтальнойпанели 20

21 инсталляция аппаратного обеспечения 21

Cd_in разъемcdin черный 21

F_audio разъемфронтальнойаудиопанели 21

Hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с ac 97 аудиоподсистемой обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы 21

Pазъемы аудио представлены как на передней так и на задней панели системного 21

Блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio 21

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd and ac 97 и предназначена для подключения аудиосистемы пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 21

Некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 21

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 21

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой класса 21

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 21

Spdif_i разъемs pdifin белый 22

Spdif_o разъемs pdifout 22

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 22

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширения например современные графические и аудиоплаты разъем s pdif out становится востребован в тех случаях когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после его преобразования средствами иных интерфейсов например hdmi за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 22

Инсталляция аппаратного обеспечения 22 22

Clr_cmos перемычкасбросанастроекbios 23

F_usb1 f_usb2 f_usb3 usbразъем синий 23

Phaseled светодиодыиндикациифаз 24
