Инсталляция аппаратного обеспечения - 18 -
240
139
SATA2_0
SATA2_2
SATA2_4
SATA2_1
SATA2_5 SATA2_3
1
7
7
1

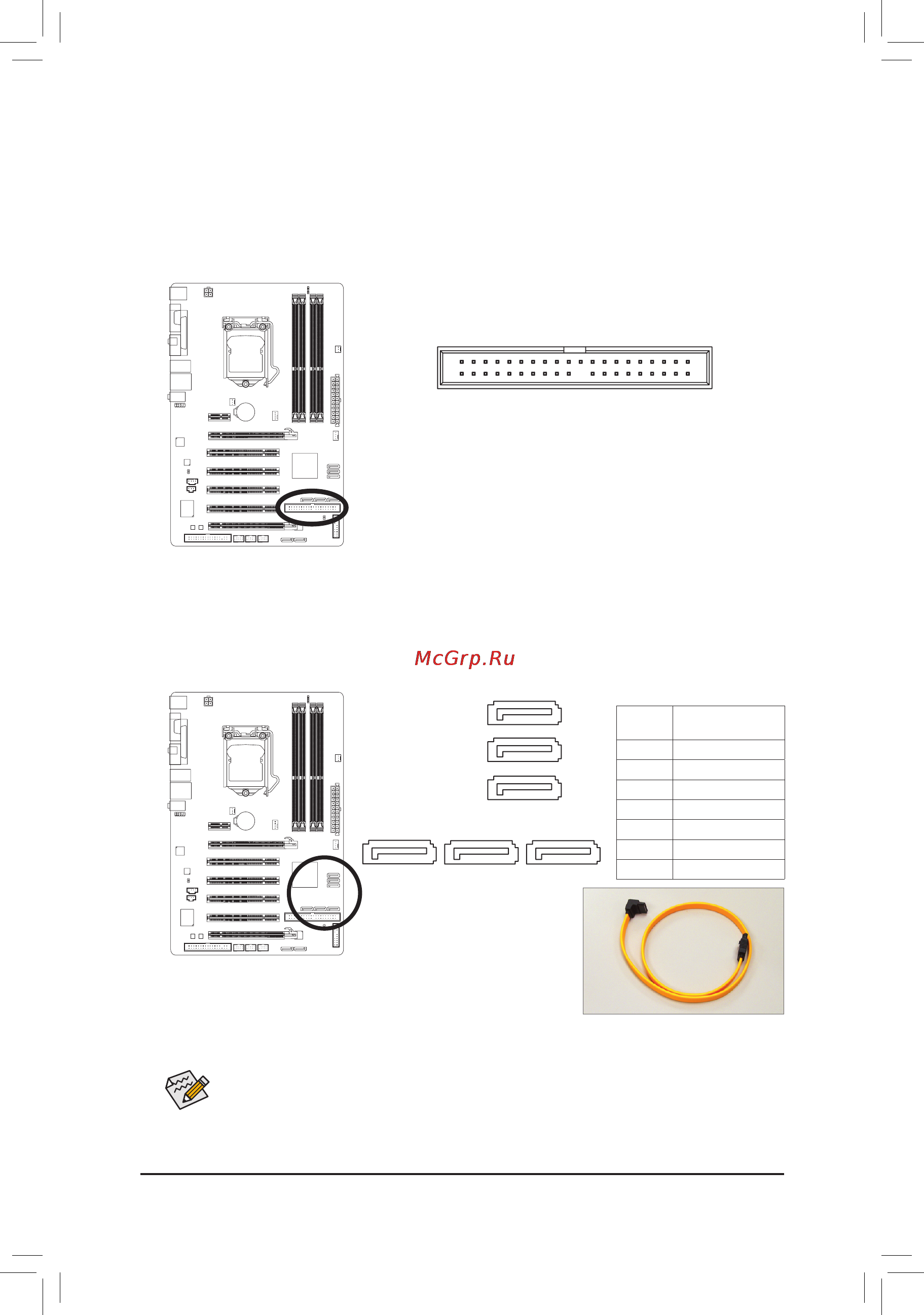

7) IDE(IDE-разъем)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению к устройству.
В тех случаях, когда к системе планируется подключить два IDE-устройства, необходимо определить
какое из них будет ведущим (Master), а какое - ведомым (Slave). Для получения информации о
конфигурировании IDE-устройства обратитесь к инструкции из комплекта поставки накопителя.
8) SATA2_0/1/2/3/4/5(разъемыSATA3Гбит/сголубогоцвета,контроллерчипсета)
Разъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/с)
и совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с). Каждый
SATA-разъем на плате обеспечивает подключение одного SATA- устройства. Чипсет Intel P55
Express предоставляет возможность организовать для дисковой подсистемы RAID-массив уровня
0, 1, 5 и 10. Дополнительная информация о конфигурировании RAID-массива размещена в Главе
5 "Конфигурирование SATA жестких дисков").
•
Для организации RAID-массива уровня 0 или 1 потребуется минимум два накопителя. Если в
системе установлены более двух дисков, общее их количество должно быть четным.
•
Для организации RAID-массива уровня 5 потребуется не менее трех накопителей. Общее
количество жестких дисков в системе не обязательно должно быть четным.
•
Для организации RAID-массива уровня 10 потребуется не менее четырех накопителей, при
этом общее количество жестких дисков, установленных в системе, должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
диску SATA.
№
контакта
Пояснения
1 GND (заземление)
2 TXP
3 TXN
4 GND (заземление)
5 RXN
6 RXP
7 GND (заземление)
