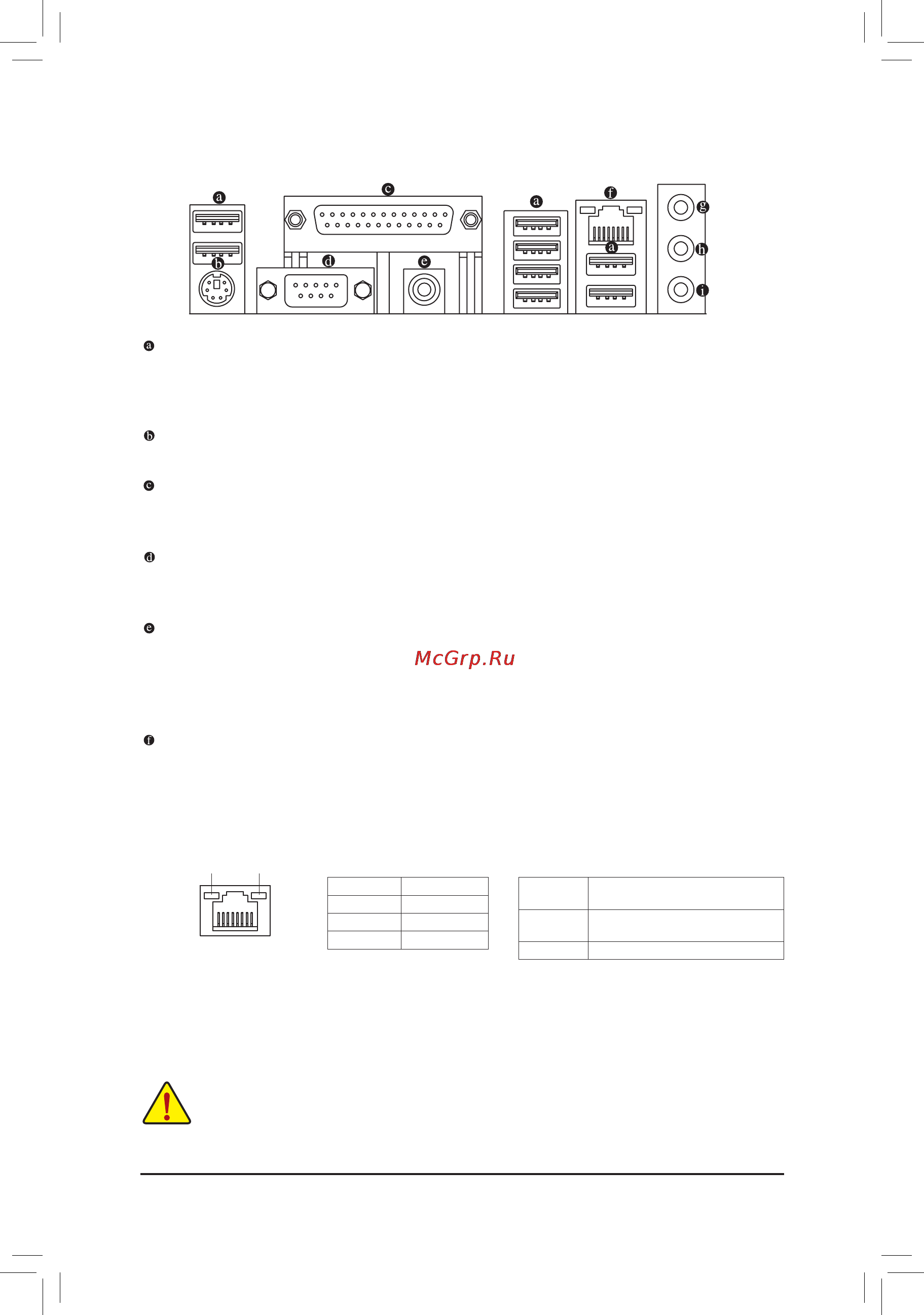

- 13 - Инсталляция аппаратного обеспечения
USBпорт
USB порт поддерживает спецификацию USB 2.0/1.1 Используйте этот порт для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
PS/2портклавиатурыимыши
Используйте этот порт для подключения клавиатуры или мыши с интерфейсом PS/2.
ПараллельныйПорт(LPT)
Используйте параллельный порт для подключения принтера, сканера, и других периферийных
устройств с LPT-интерфейсом.
Последовательныйпорт(COM)
Используйте последовательный порт для подключения мыши, модема и других периферийных
устройств с COM-интерфейсом.
Коаксиальный"Выход"цифровогоS/PDIF-интерфейса
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется соответствующий кабель). Прежде
чем использовать этот разъем, убедитесь в том, что все элементы аудиоподсистемы способны
взаимодействовать между собой посредством S/PDIF-интерфейса.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на разъеме.
1-6 Интерфейсныеразъемыназаднейпанели
Индикатор активности LAN-порта:Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
• Прежде чем извлечь кабель из сетевой розетки RJ-45 на задней панели системной платы,
отключите кабель от сетевого устройства/розетки на другом конце кабеля, а уже затем
отключите его от разъема на системной плате.
• Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно, в направлении,
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
Активность
индикатора
Пояснения
Мигает Осуществляется прием и передача
данных
Выключен Прием и передача данных отсутствуют
