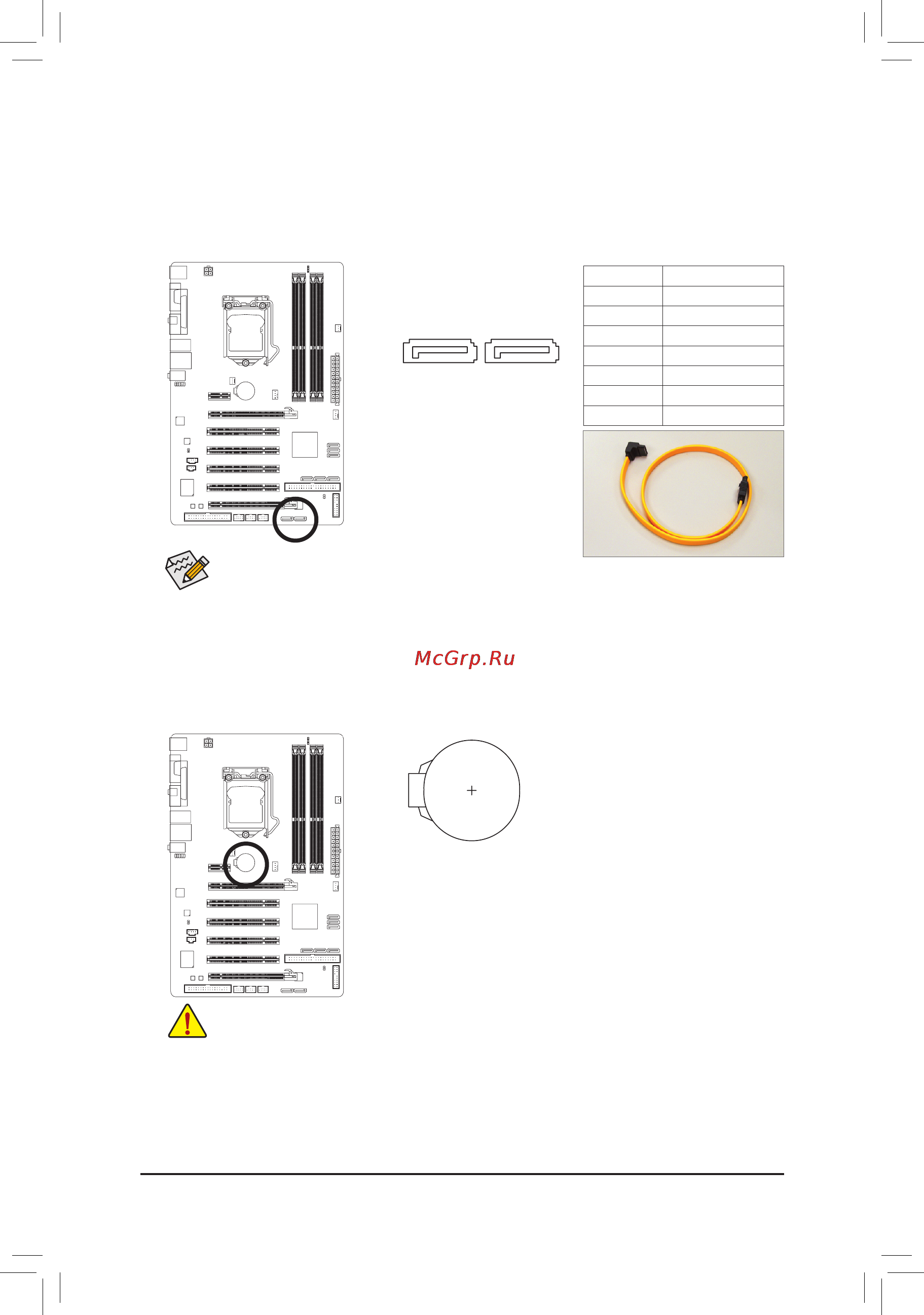

- 19 - Инсталляция аппаратного обеспечения
Для организации RAID-массива уровня 0 или
1 потребуется два накопителя. Если в системе
установлены более двух дисков, общее их количество
должно быть четным.
GSATA2_0
GSATA2_1
7 1
9) GSATA2_0/1(разъемыSATA3Гбит/сбелогоцвета,контроллерGIGABYTESATA2)
Разъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/
с) и совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с).
Каждый SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер
GIGABYTE SATA2 поддерживает RAID 0, RAID 1 и JBOD. Дополнительная информация о
конфигурировании RAID-массива размещена в Главе 5"Конфигурирование SATA жестких дисков".
Подключите Г-образный разъем
интерфейсного кабеля к SATA
жесткому диску.
10) BAT(Батарея)
Батарея предназначена для сохранения значений критичных параметров в CMOS (например,
конфигурация BIOS и системное время), в те моменты, когда компьютер выключен. Замените батарею,
если падение напряжения достигло критичного уровня, или значения CMOS не точны, или не могут
быть сохранены.
Удалив батарею, можно очистить содержимое CMOS следующим способом:
1. Выключите компьютер и отсоедините силовой кабель питания.
2. Аккуратно извлеките батарею из гнезда и выдержите минутную паузу
(еще один способ очистки содержимого CMOS - накоротко замкнуть
положительный и отрицательный контакты гнезда батареи с помощью
отвертки на 5 секунд).
3. Установите батарею на прежнее место.
4. Подключите силовой кабель к блоку питания и включите ПК.
• Прежде чем выполнять операцию извлечения батареи, всегда отключайте компьютер и отсоединяйте
силовой кабель питания.
• Заменяйте батарею на эквивалентную. Характеристики батареи, отличные от оригинальных, могут
привести к разрушению корпуса элемента (микровзрыву).
• Если не удается достоверно определить тип батареи или ее самостоятельная замена затруднительна,
выясните у компании-продавца адрес сервис-центра, способного выполнить эту операцию.
• Выполняя процедуру установки батареи, соблюдайте полярность (после установки положительный полюс
батареи должен быть обращен к пользователю).
• Использованные батареи должны быть утилизированы в соответствии с рекомендациями местных
регулирующих органов.
№ контакта Пояснения
1 GND (заземление)
2 TXP
3 TXN
4 GND (заземление)
5 RXN
6 RXP
7 GND (заземление)
