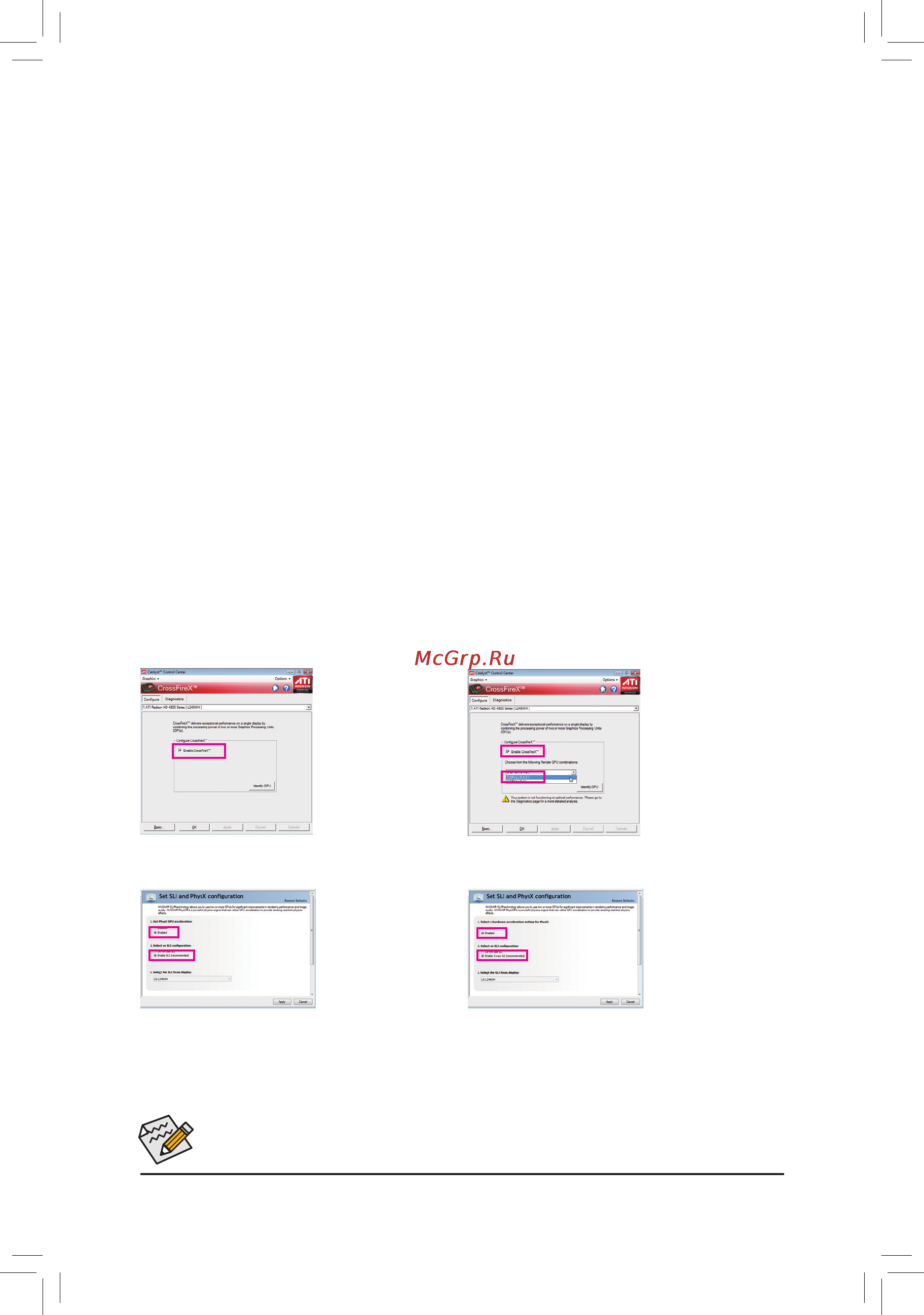

![Gigabyte GA-X58A-UD7 (REV. 2.0) [14/32] Конфигурированиевидеоподсистемыврежимеaticrossfirex sli](/img/pdf.png)
Gigabyte GA-X58A-UD7 (REV. 2.0) [14/32] Конфигурированиевидеоподсистемыврежимеaticrossfirex sli
![Gigabyte GA-X58A-UD7 (REV. 2.0) [14/32] Конфигурированиевидеоподсистемыврежимеaticrossfirex sli](/views2/1115489/page14/bge.png)
Инсталляция аппаратного обеспечения - 14 -
(Примечание) Необходимость соединять или не соединять графические платы с помощью перемычек зависит от
используемых графических плат.
1-7
КонфигурированиевидеоподсистемыврежимеATICrossFireX™/SLI
A.Системныетребования
- 2-х канальная работа CrossFireX/SLI может быть организована в среде операционных систем Windows XP, Windows
Vista и Windows 7.
- 3-х канальная работа CrossFireX/SLI может быть организована в среде операционных систем Windows Vista и
Windows 7.
- системная плата поддерживающая CrossFireX/SLI, имеющая два или три разъема PCI Express и соответствующее
программное обеспечение.
- две или три идентичные графические платы одного изготовителя, соответствующее программное обеспечение (В
настоящее время графические процессоры способные работать в 3-х канальном режиме CrossFireX, следующие:
серия Radeon HD 3800, Radeon HD 4800 и Radeon HD 58XX. Графические процессоры поддерживающие 3-х
канальный режим SLI: 8800 GTX, 8800 Ultra, 9800 GTX, GTX 260 и GTX 280.)
- Одна/две CrossFireX (Примечание) или SLI-перемычки
- Блок питания, мощность которого соответствует рекомендациям изготовителя графических плат (как правило,
указана в Руководстве пользователя из комплекта поставки платы)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширений в разделе 1-5 Руководства пользователя и выполните
процедуру инсталляции двух/трех графических плат, подготовленных для организации режима ATI CrossFireX
или NVIDIA SLI. (Если используются только две платы, рекомендуется установить их в разъемы PCIEX16_1 and
PCIEX16_2.)
Шаг 2:
Соедините между собой платы с помощью CrossFire (Примечание) или SLI-перемычек, установив их поверх
позолоченных контактов на верхнем крае графических плат.
Шаг 3:
Подключите интерфейсный кабель монитора к графической плате установленной в разъем PCIEX16_1.
C.Конфигурированиедрайвераграфическойплаты
C-1.АктивациярежимаATICrossFireX
В зависимости от типа графических плат процедура активации режима ATI CrossFireX или
NVIDIA SLI и интерфейс оболочки драйвера могут отличаться. Для получения достоверной
информации обратитесь к Руководству пользователя из комплекта поставки графической платы.
C-2.АктивациярежимаSLI
Для 2-х канального режима
CrossFireX:
После инсталляции
драйвера графической
платы для
соответствующей ОС,
вызовите оболочку
драйвера ATI Catalyst
ControlCenter. Вызовите
пункт меню CrossFireX и
отметьте опцию Enable
CrossFireX™. Нажмите
ОК для сохранения
параметров.
Для 3-х канального режима
CrossFireX:
После инсталляции
драйвера графической
платы для соответствующей
ОС, вызовите оболочку
драйвера ATI Catalyst Control
Center. Вызовите пункт
меню CrossFireX, отметьте
опцию EnableCrossFireX™
и выберите комбинацию
трехGPU. Нажмите ОК для
сохранения параметров.
Для 2-х канального режима
SLI:
После инсталляции
драйвера графической
платы для
соответствующей ОС,
вызовите оболочку
драйвера NVIDIA Control
Panel. Вызовите пункт
меню Set SLI и PhysХ
Conguration (установка
SLI-режима) и убедитесь,
что технология SLI и PhysХ
разрешены.
Для 3-х канального режима
SLI:
Вызовите пункт меню Set
SLI и PhysХ Conguration
(установка SLI-режима) и
убедитесь, что технология
PhysХ и 3-х канальный
режим разрешены.
