Инсталляция аппаратного обеспечения - 16 -

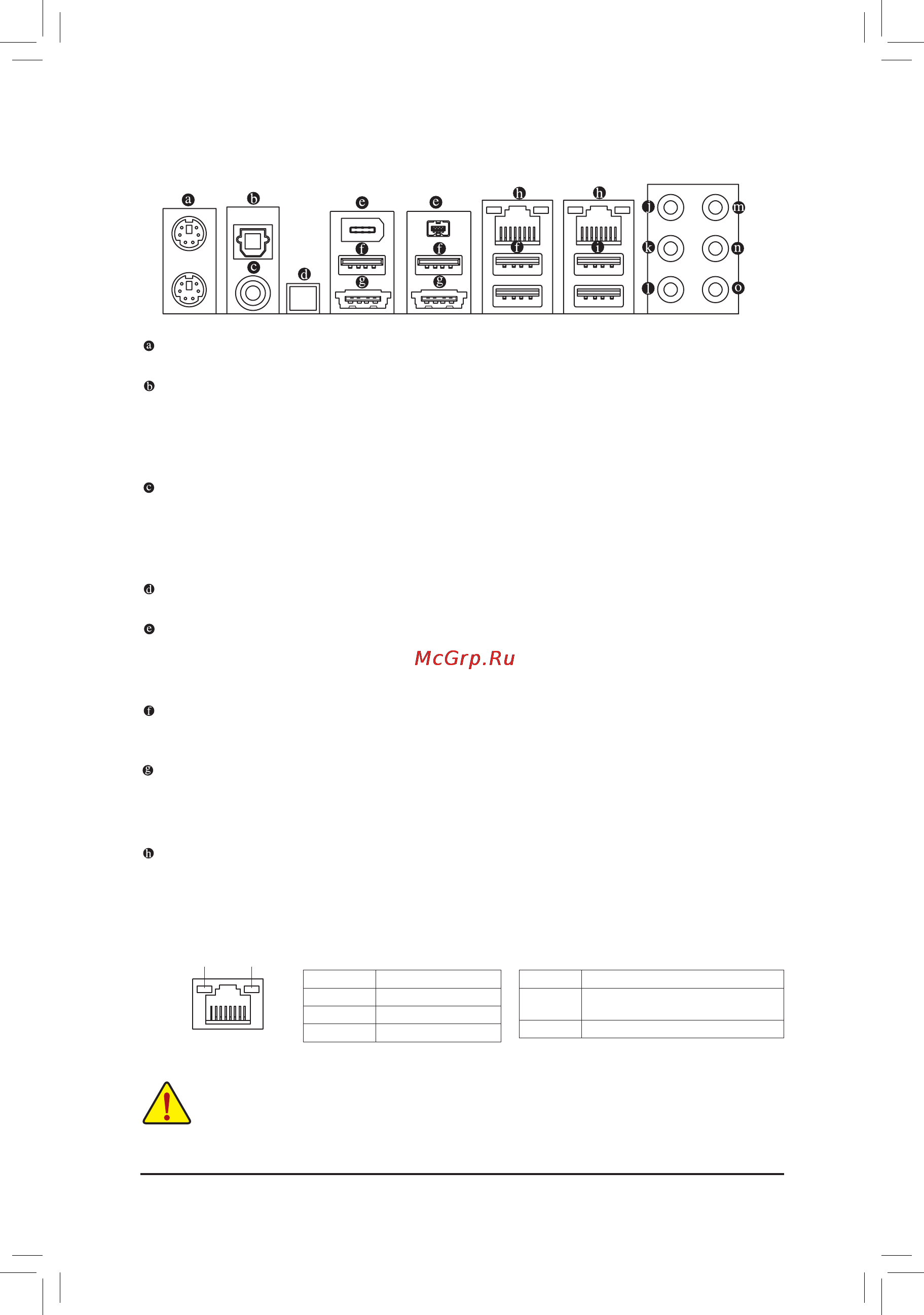

1-9 Интерфейсныеразъемыназаднейпанели
PS/2порыдляклавиатурыимыши
Эти порты предназначены для подключения мыши и клавиатуры с интерфейсом PS/2.
ОптическийпортвыходацифровогозвукаS/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами оптического S/PDIF-интерфейса.
КоаксиальныйпортвыходацифровогозвукаS/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный коаксиальный кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами коаксиального S/PDIF-интерфейса.
КнопкаочисткиCMOS
Для очистки памяти CMOS и восстановления заводских настроек нажмите эту кнопку.
ПортIEEE1394a
Разъем с поддержкой спецификации IEEE 1394a, высокоскоростной, широкополосный с
возможностью "горячего" подключения. Используйте этот порт для подключения IEEE 1394a
устройств.
ПортUSB2.0/1.1
USB порт поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения клавиатуры,
мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-интерфейсом.
КомбинированныйпортeSATA/USB
Этот порт соответствует спецификации SATA 3Gb/s и USB 2.0/1.1. Используйте этот порт
для подключения внешних SATA устройств, SATA разветвителя или USB устройств таких как
клавиатура или мышь, принтер, флешь накопители и др.
СетеваярозеткаRJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на розетке.
• Отключая аудио устройство, сначала отсоедините кабель от устройства, затем выньте его
из штекера на системной плате.
• Вынимая кабель из аудиоразъема, потяните его на себя. Во избежание замыкания
контактов и повреждения платы не раскачивайте штекер и кабель из стороны в сторону.
clr
CMOS
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
Индикатор активности LAN-порта
Состояние Пояснения
Мигает Осуществляется прием и передача
данных
Выключен Прием и передача данных отсутствуют
Индикатор LAN-соединения/Скорость
Состояние Скорость*
Оранжевый 1 Гбит/с
Зеленый 100 Мбит/с
Выключен 10 Мбит/с
