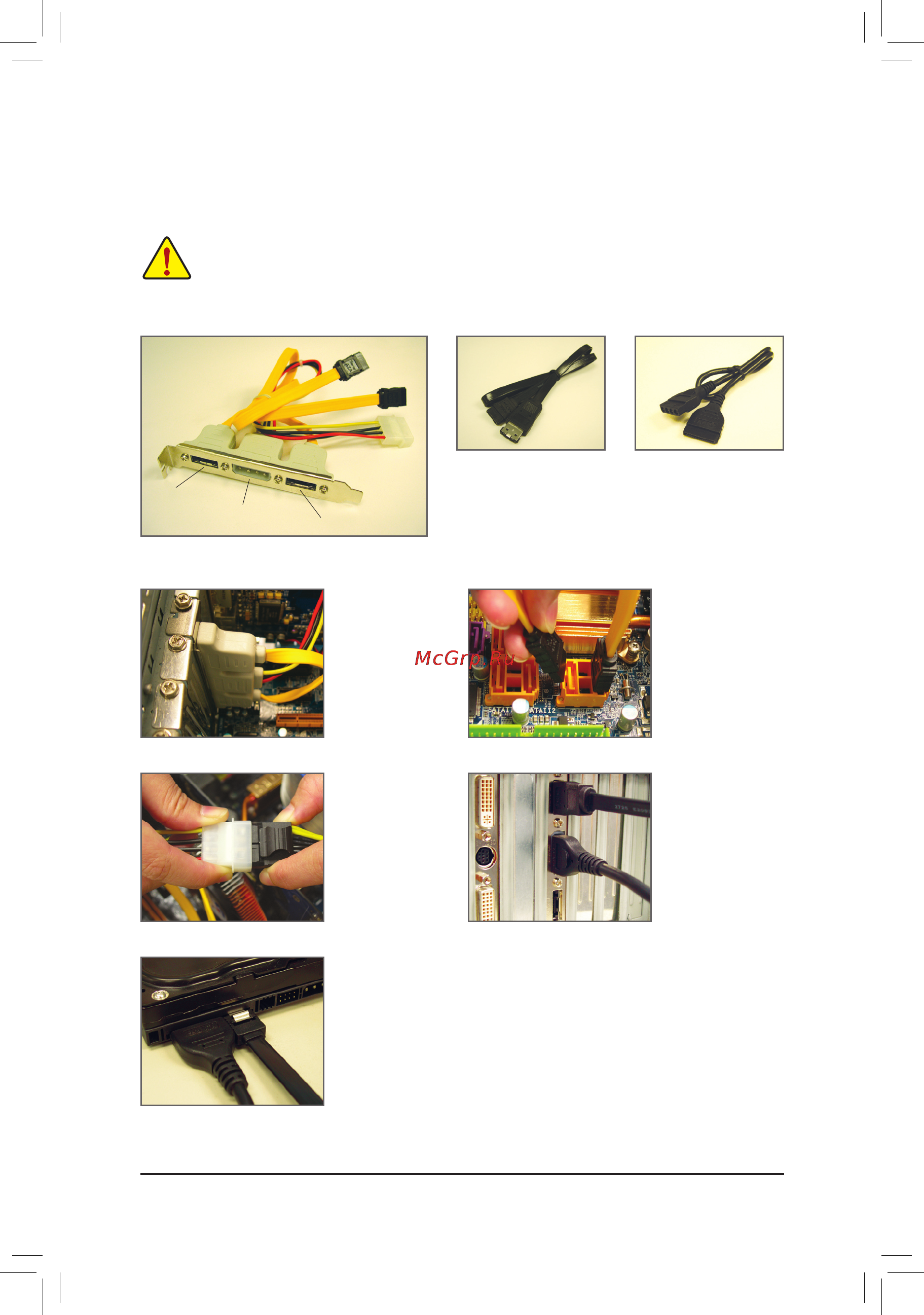

- 15 - Инсталляция аппаратного обеспечения
1-8 УстановкадополнительнойпанелиSATAразъемов
• Прежде чем устанавливать дополнительную панель разъемов SATA, выключите
компьютер и отсоедините кабель питания.
• Вставьте кабель питания и сигнальный кабель SATA в соответствующие разъемы.
Дополнительная панель SATA разъемов дает возможность подключать внешние SATA устройства к
задней панели портов ввода/вывода вашего компьютера.
Пошаговая установка задней панели SATA:
Задняя панель SATA включает: саму панель, один
сигнальный кабель и один кабель питания.
Шаг 1:
Удалите заглушку
из ближайшего,
к разъемам
подключения,
свободного окна для
разъемов ввода/
вывода корпуса.
Шаг 2:
Подсоедините
кабель SATA панели
к порту системной
платы.
Шаг 3:
Подсоедините
кабель питания
панели к блоку
питания.
Шаг 4:
Подсоедините
сигнальный кабель
SATA и кабель
питания внешнего
устройства к
разъемам панели.
Шаг 5:
Подсоедините кабели к внешнему устройству. Внешние SATA устройства
упакованные в корпус могут подсоединяться только с помощью
сигнального кабеля.
Внешний SATA разъем
Разъем питания
Внешний
SATA разъем
SATA панель
Сигнальный
кабель SATA
Сигнальный
кабель SATA
