5.2.2 Строгание поверхностей

Подготовка: Выключите станок и отсоедините провод из

розетки, ослабьте стопорную пластину 10 на Рис. 1, повер-

ните поднимающую рукоятку 11, когда передний стол 7 бу-

дет под нужным вам углом, поверните стопорную пластину

10 так, чтобы она зафиксировала передний стол 7. Отрегу-

лируйте направляющие для строгания по бокам в соответ-

ствии с шириной

рабочей заготовки, которую нужно обра-

ботать. Направляющие могут быть повернуты от 0 до 45° угол.

Во время работы стойте с левой стороны переднего стола. Положите левую руку перед пра-

вой по верх заготовки. Плавно продвигайте заготовку, когда заготовка проходит ножевой вал

на 50 мм, придавите ее на заднем столе левой рукой. В то же

время правой рукой надавливай-

те на заготовку. Никогда не кладите руки под ограждение, после того, как закончите строгание

одной стороны, поверните заготовку на 90°, сделайте так, чтобы первая сторона примыкала к

направляющим. Положите вторую сторону для строгания на поверхность переднего стола. По-

местите заготовку с левой стороны от направляющей, если заготовка

для строгания меньше 60

мм по ширине, передвиньте защиту в сторону ближе к направляющей и поместите ее над заго-

товкой. Если заготовка, которая должна быть прострогана, больше 60 мм шириной, передвинь-

те защиту в сторону к левой стороне заготовки и соедините ее с поверхностью стола, другая

сторона заготовки должна опираться о направляющую. Медленно

подавайте, убедитесь, что в

заготовке отсутствуют трещины или опасные сучки. Вогнутую поверхность кладите вниз, для

длинных заготовок используйте опоры на выходе со станка. Избегайте обрабатывать короткие

и малоразмерные заготовки, если необходимо, используйте специальный толкатель. Держите

ножи достаточно острыми. При любой неожиданной ситуации с инструментом, заготовками или

несчастном случае сразу отключайте

станок.

После работы отключите станок, очистите его от опилок и закройте ножи при помощи специ-

альной защиты.

5.2.3 Пазование

Подготовка: Выключите станок и отсоедините провод из розетки, снимите защиту. См. Рис.

1. Наденьте перчатки, убедитесь, чтобы один или больше из трех ножей был выставлен на ту

высоту, что и уступ паза, который

планируется выбрать или на 0.5

мм больше.

Опустите передний стол рейсмуса до такой высоты, чтобы он

соответствовал глубине планируемого паза. Направляющая должна

стоять параллельно по отношению уступу.

Во время работы стойте с левой стороны переднего стола, плав-

но толкайте заготовку, когда заготовка пройдет 10 мм ножевого

вала, прижмите заготовку на заднем столе

левой рукой, при этом

одновременно толкайте ее правой рукой. Подавайте медленно,

убедитесь, что в заготовке нет трещин или опасных сучков. Вогну-

тую поверхность кладите вниз, для длинных заготовок используйте

опоры на разгрузке. Избегайте обработки коротких и маломерных

заготовок. Если необходимо, используйте специальные толкатели. Держите ножи достаточно

острыми. При любой неожиданной ситуации

с инструментом, заготовками или несчастном слу-

чае сразу отключайте станок.

После работы отключите станок, очистите его от опилок и закройте ножи при помощи специ-

альной защиты.

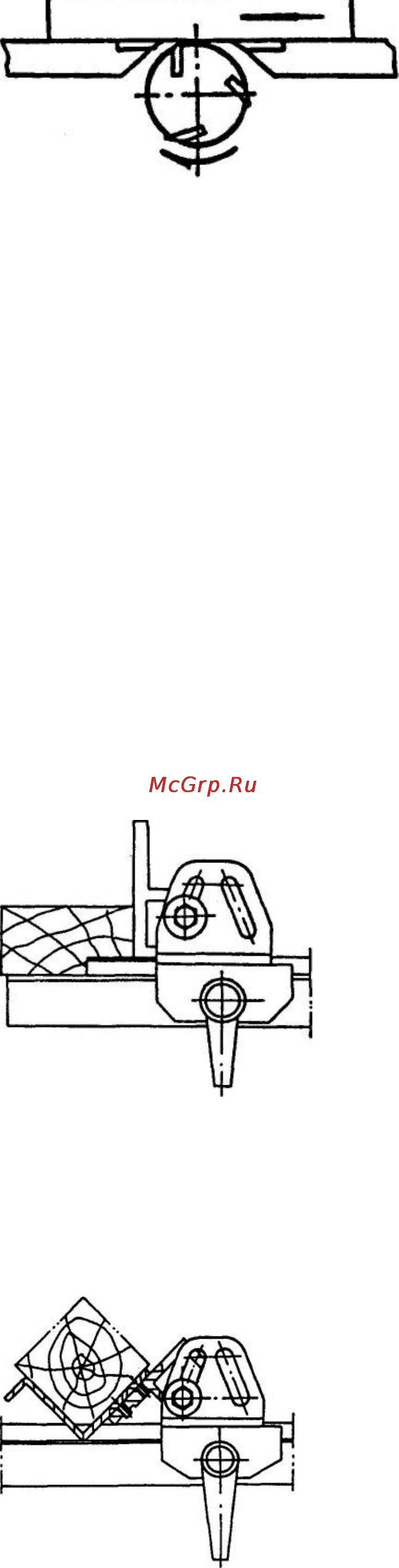

5.2.4 Снятие фасок

Подготовка: Выключите станок и отсоедините провод из розетки,

опустите передний стол рейсмуса до требуемой высоты. Поставьте

упор для фасок с направляющей и

соедините направляющую с ос-

нованием, как показано слева на Рис. 5. В общем, установите на-

правляющую с правой стороны стола. Закройте ножевой вал специ-

альной защитой.

Во время работы стойте с левой стороны станка, поместите заго-

товку на упор для снятия фасок, при этом нужная поверхность

должна примыкать к поверхности стола.

Держите левую руку перед

правой, прижимая заготовку, плавно подавайте заготовку, и когда

она пройдет 10 мм ножевого вала, прижмите её на заднем столе

левой рукой, при этом одновременно толкайте ее правой рукой. Внимание: Убедитесь, что в
