Karcher HD 13/12-4 ST [158/357] Anläggningsinstallering
![Karcher HD 13/12-4 ST [158/357] Anläggningsinstallering](/views2/1001159/page158/bg9e.png)
158 Svenska
Î Kontrollera rotationsriktningen hos för-
tryckspumpen. Rotationsriktningen
måste överensstämma med pilen på kå-
pan.
Î Kontrollera nödvändig vattenflödes-
mängd och tillåten temperatur.
Î Kontrollera oljenivån hos högtrycks-
pumpen.
Î Kapa bort spetsen på locket till oljebe-
hållaren på vattenpumpen före första
användning.
Î Ställ in stand by-perioden med potentio-
metern på styrelektroniken.
Tiden kan ställas in mellan två och åtta mi-
nuter. På styrkretskortet finns en enkel ska-
la med riktvärden.
Som skydd mot förkalkning vid varmvatten-
drift med hårt vatten. Tillsätter avhärdare till
vattnet. Doseringsmängden kan anpassas
till vattnets hårdhetsgrad.
Î Tag bort fjäder (c) från lockstaget (b) till
avhärdningsbehållaren (a).
Î Fyll behållare med Kärcher-avhärd-
ningsvätska RM 110 (best.nr. 2.780-
001).
Fara
Farlig elektrisk spänning! Inställning får en-
dast göras av elektriker.
Î Ta reda på aktuell vattenhårdhet:
– hos lokalt vattenverk,
– med testutrustning (best.nr. 6.768-004).
Î Ställ in vridpotentiometern på kretskor-
tet för avhärdare efter vattenhårdhet.
Rätt inställning kan avläsas i tabellen.
Exempel:
Ställ in skalvärde 6 på vridpotentiometern
vid vattenhårdhet på 15 °dH. Detta ger en
paus på 31 sekunder vilket innebär att mag-
netventilen öppnar kort var 31:a sekund.
Observera
Anslutning av vatten, högtryckssystem och
elektricitet får endast utföras av för uppgif-
ten auktoriserad fackpersonal samt under
beaktande av lokala föreskrifter.
– Anläggningen skall vara uppställd i torr
omgivning där explosionsrisk inte före-
ligger.
– Uppställningen skall ske på fast och
jämnt underlag.
– Anläggningen skall vara lättåtkomlig vid
servicearbeten.
– Rumstemperaturen får inte överskrida
40 °C.
Följande placeringar är möjliga:
– Väggmontering
– Uppställning med tillbyggnadssats golv-
ram (tillval)
Vid väggmontering måste kontrolleras att
väggen har tillräcklig bärkraft. Medföljande
fästmaterial är avsett för betongväggar eller
massiva tegelstensväggar, med en
vägggrovlek på 11,5 cm (se ritning för borr-
bild).
– Anslutningsvärde, se Tekniska data och
typskylten.
– Den för anläggningens erforderliga
strömförsörjningen måste vara avsedd
för konstant drift.
– Den elektriska anslutningen måste utfö-
ras av en elektriker och motsvara IEC
60364-1.
– Strömförande delar, kablar och aggre-
gat inom arbetsområdet måste vara vat-
tentäta i felfritt tillstånd.
A Anslutningsklämmor
Î Gör elektrisk anslutning.
– Installera vattentillförseln för konstant
drift.
– Vattenledningen för inflöde skall utrus-
tas med en avstängningsarmatur och
anslutas till högtrycksanläggningen via
en rörlig tryckslang.
– För liten ledningsdiameter eller för lågt
förtryck leder till vattenbrist.
– Vid för kraftigt förtryck, eller spetstryck i
ledningssystemet, måste tryckregulator
för-monteras.
– På uppställningsplatsen måste avlopp
för vattnet finnas.

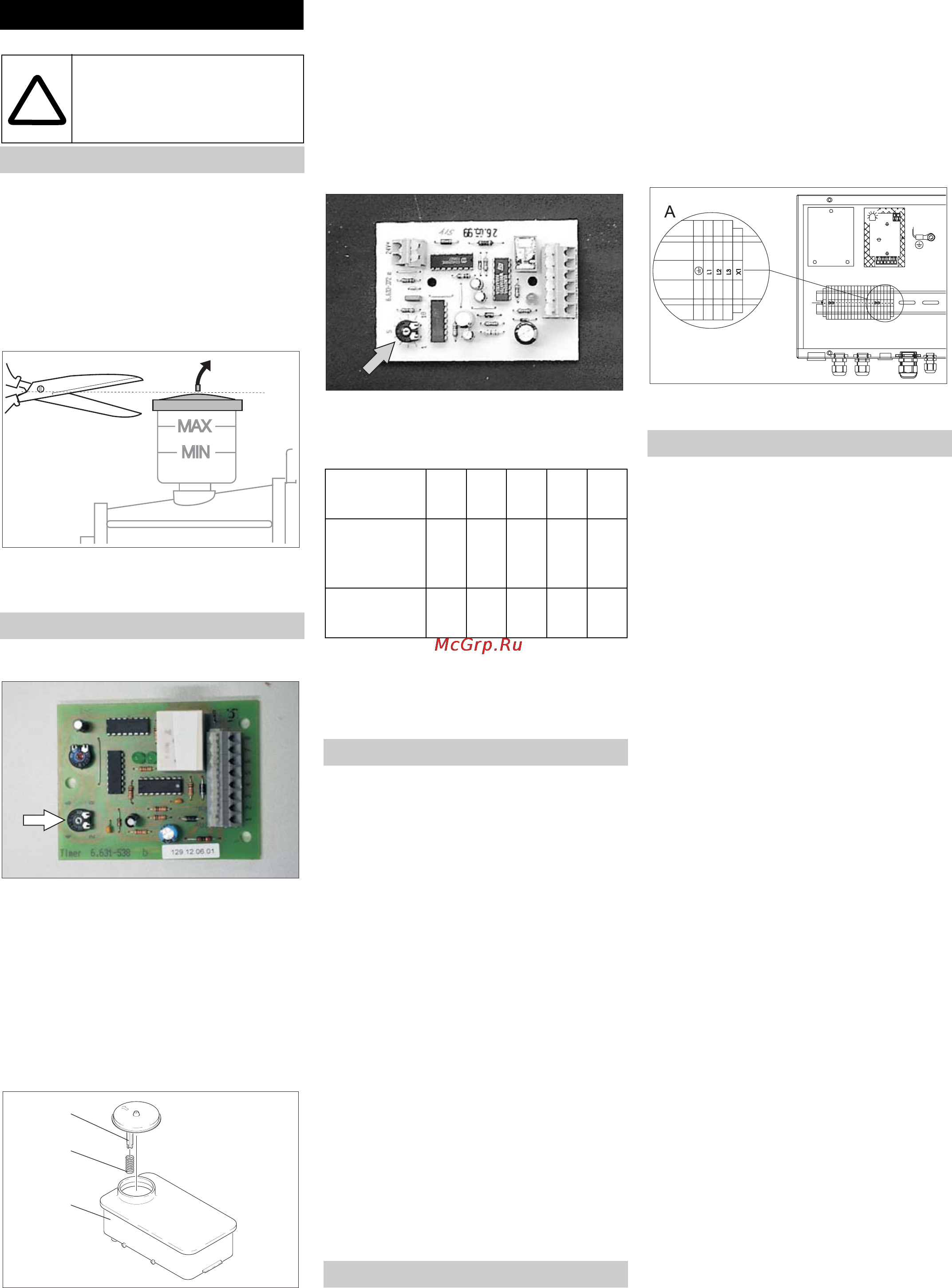

Anläggningsinstallering
Endast för behörig personal!
Första ibruktagning
Inställningar
Vänteläge
Påbyggnadssats avhärdare (tillval)
!
b
c
a
Vattenhård-
het (°dH)
510152025
Skala på
vridpoten-
tionmeter
87654,5
Pausperiod
(sekunder)
50 40 31 22 16
Uppställning
Elanslutning
Vattenförsörjning
