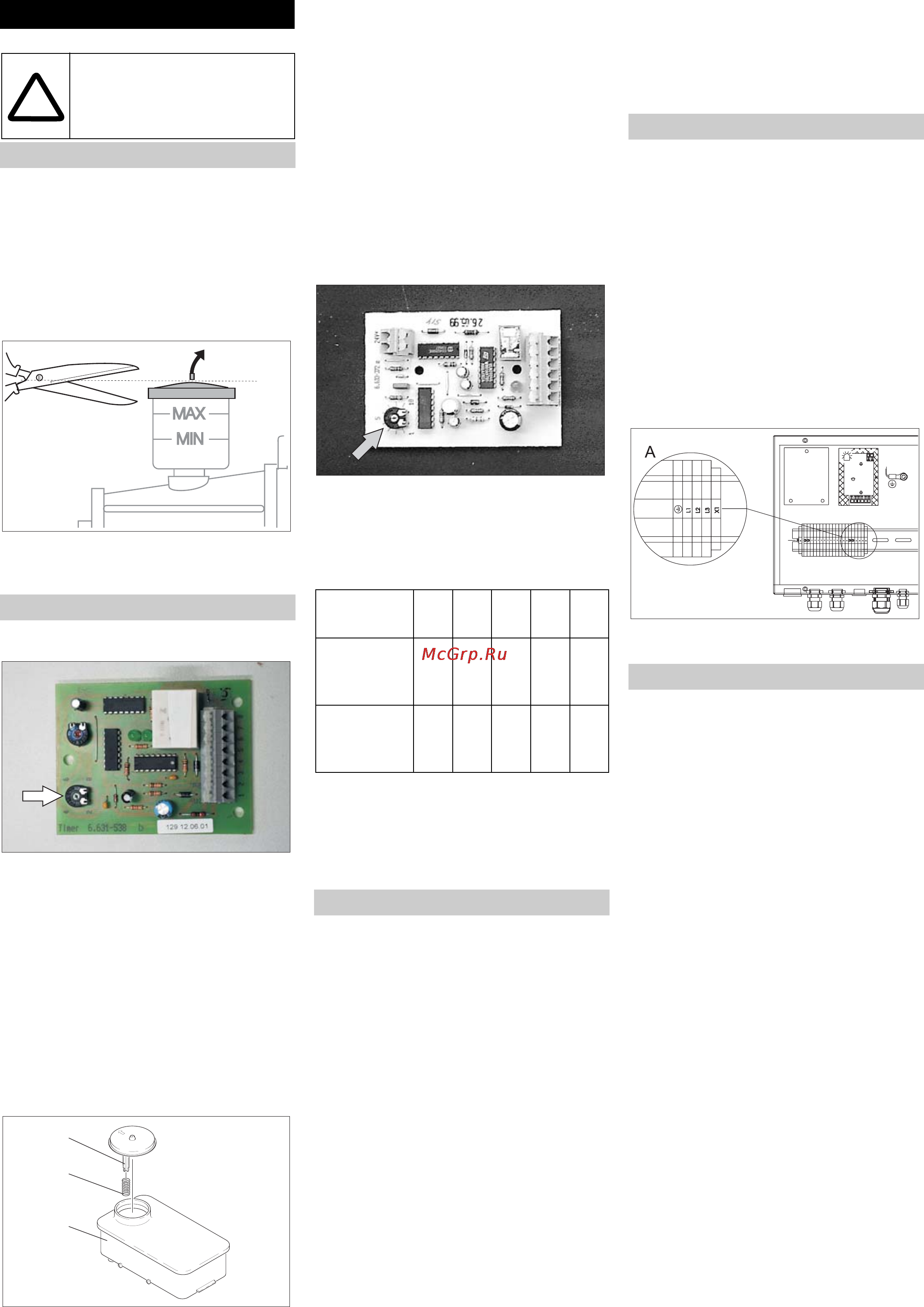

46 Français
Î Contrôler le sens de rotation de la pom-
pe de prépression. Le sens de rotation
doit correspondre avec la flèche sur le
logement.
Î Contrôler le débit nécessaire et la tem-
pérature de l'alimentation d'eau.
Î Contrôler le niveau d'huile de la pompe
haute pression.
Î Avant la mpremière utilisation couper la
pointe de la couvercle du réservoir
d'huile sur la pompe à eau.
Î Régler la durée d'opérationnalité avec
le potentiomètre sur l'électronique de
commande.
La durée peut être réglée entre 2 et 8 minu-
tes. Une échelle simple est imprimée avec
des valeurs indicatives sur la platine de
commande.
En protection contre l'entartrage pour le
fonctionnement avec de l'eau dure. Ajoute
de l'adoucisseur à l'eau. La quantité dosée
peut être adaptée au degré de dureté de
l'eau.
Î Enlever le ressort (c) du support du cou-
vercle (b) du réservoir d'adoucisseur
(a).
Î Remplir le réservoir avec l'adoucisseur
de Kärcher RM 110 (N° de commande
2.780-001).
Danger
Tension électrique dangereuse! Seul un
électricien spécialisé est habilité à effectuer
ce réglage.
Î Déterminer la dureté de l'eau locale :
– En contactant le distributeur local,
– avec un appareil pour essai de dureté
(N° de commande 6.768-004).
Î Régler le potentiomètre rotatif sur la pla-
tine d'adoucisseur selon la dureté de
l'eau.
Le réglage correcte est mentionné dans le
tableau.
Exemple :
Pour une dureté d'eau de 15 °dH, régler au
potenciomètre rotatif la valeur d'échelle 6.
Le temps de pause est alors de 31 secon-
des, c'est-à-dire que toutes les 31 secon-
des, l'électrovanne s'ouvre brièvement.
Remarque
Seul des spécialistes autorisés sont habili-
tés à procéder au raccordement de l'eau,
au réseau haute pression ainsi qu'au rac-
cord électrique dans le respect des directi-
ves locales.
– L'installation doit être installée dans un
environnement sec, ne présentant pas
de risque d'explosion.
– L'installation doit être effectuée sur une
surface plane et solide.
– L'installation doit être bien accessible
pour les travaux d'entretien.
– La température de la pièce ne doit pas
dépasser 40° C.
Les types d'installation suivants sont possi-
bles :
– Montage au mur
– Installation avec le jeu de montage
Châssis au sol (option)
En cas de montage mural, vérifier la résis-
tance du mur. Le matériel de fixation joint
est approprié pour les murs en béton ou les
tuiles massives avec une épaisseur de pa-
roi de 11,5 cm min (gabarit de percage, cf.
fiche de cotes).
– Pour les données de raccordement, se
référer à la section Caractéristiques
techniques et à la plaque signalétique.
– L'alimentation en courant nécessaire
pour le fonctionnement de l'installation
doit être étalé pour le fonctionnement
continue.
– Le raccordement électrique doit être ef-
fectué par un électricien et doit corres-
pondre à la CEI 60364-1.
– Des pièces sous tension, des câbles et
l'appareil qui se trouven dans le poste
de travail doivent être dans en état im-
pécable.
A Bornes de raccordement
Î Etablir le raccordement électrique.
– Etaler ''affluence d'eau pour le fonction-
nement continue.
– La conduite d'aimentation en eau doit
être dotée d'une armature d'arrêt et rac-
cordée avec un flexible de pression de
manière mobile à l'installation haute
pression.
– Une section de conduite trop réduite ou
une pression préliminaire trop faible ont
pour conséquence un manque d'eau.
– Avec une pression préliminaire trop éle-
vée ou des pics de pression dans le sys-
tème de conduite, commuter
impérativement un reducteur de pres-
sion en amont.
– Un écoulement d'eau doit être présent
sur le site d'installation.
Montage de l'installation
Uniquement pour le person-
nel spécialisé et autorisée!
Première mise en service
Réglages
Durée de disponibilité
Jeu de montage adoucisseur (option)
!
b
c
a
Dureté
d'eau (°dH)
510152025
Échelle au
potencio-
mètre rotatif
87654,5
Temps d'ar-
rêt (sécon-
des)
50 40 31 22 16
Installation
Branchement électrique
Alimentation en eau
