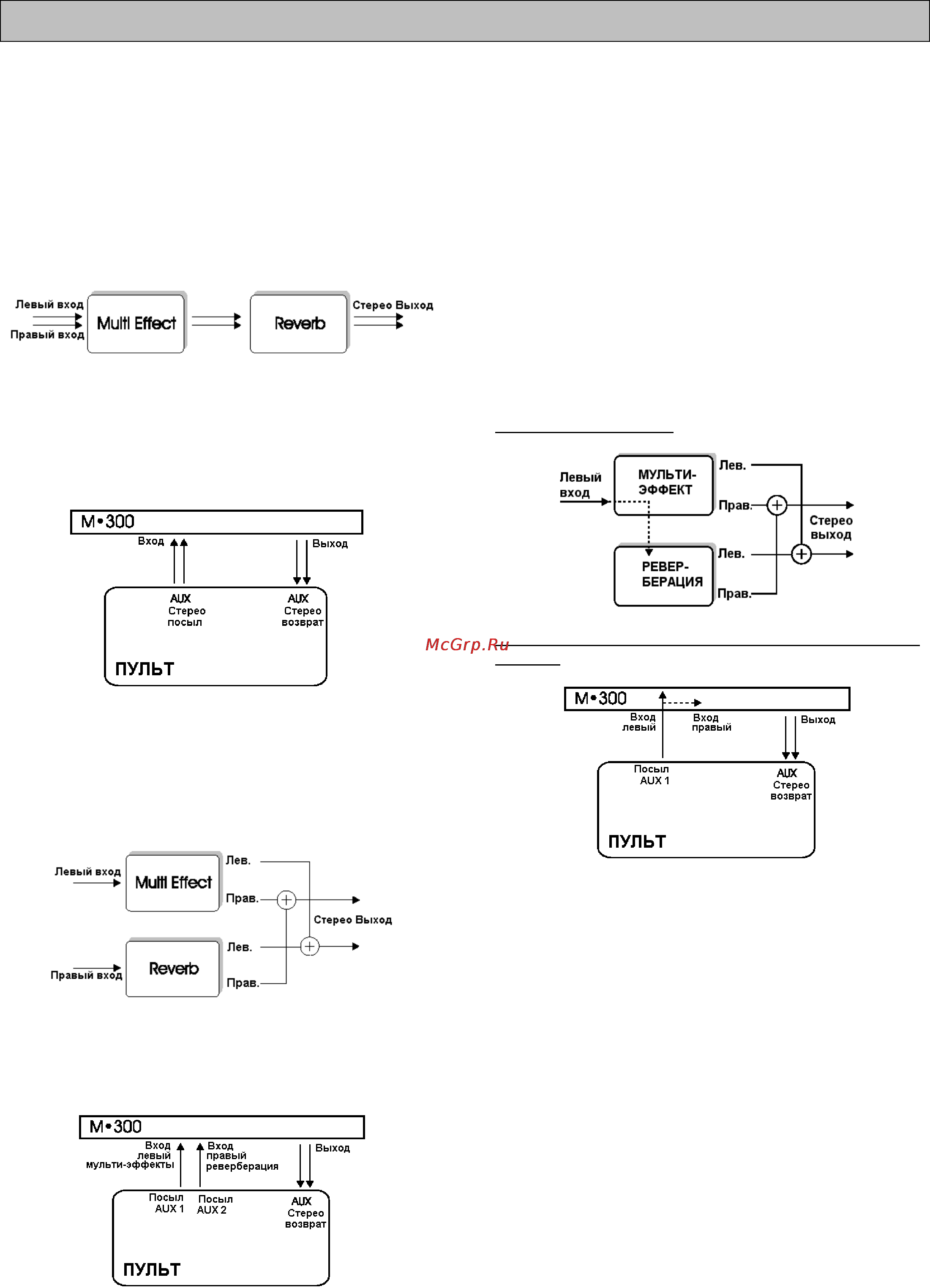

КОНФИГУРАЦИЯ ПРОХОЖДЕНИЯ СИГНАЛА - ROUTING
Чрезвычайно важно выбрать правильную
конфигурацию прохождения сигнала,
соответствующую Вашим рабочим установкам:
Последовательная (Serial) конфигурация
прохождения сигнала
В этом режиме две «машины» используются как
линейка из двух устройств обработки, в которой
сигнал сперва проходит «машину» мульти-
эффектов, а затем «машину» реверберации.
Выберите этот режим, если Вы хотите добавить
реверберации к сигналу, прошедшему обработку на
движке мульти-эффектов.
На задней панели выберите последовательную
(Serial) конфигурацию и подключите М300, как
показано на рисунке:
Конфигурация «Двойной посыл/возврат»
(Dual Send/Return)
Направляя два различных сигнала на две
«машины», Вы можете использовать М300 как два
независимых устройства эффектов с одним общим
выходом.
Используйте эту установку, например, если Вы
хотите использовать М300, чтобы добавить задержку
гитаре на одном канале, а реверберацию - вокалу на
другом канале.
Параллельная конфигурация
прохождения сигнала (только
аналоговый вход)
Эта установка дает возможность параллельно
использовать два эффекта с одним монофоническим
сигналом.
y
Выберите конфигурацию Dual Send/Return,
установив переключатель ROUTING на задней
панели в положение IN.
y
Подключите моносигнал к левому входу.
Теперь входной сигнал разделяется и направляется
как на «машина» мульти-эффектов, так и на
«машина» реверберации.
Затем оба «машины» используют левый и правый
выходы как общий выход.
Прохождение сигнала:
Подключите М300 согласно нижеследующему
рисунку:
См. также примеры установок на стр. 10-15.
