6

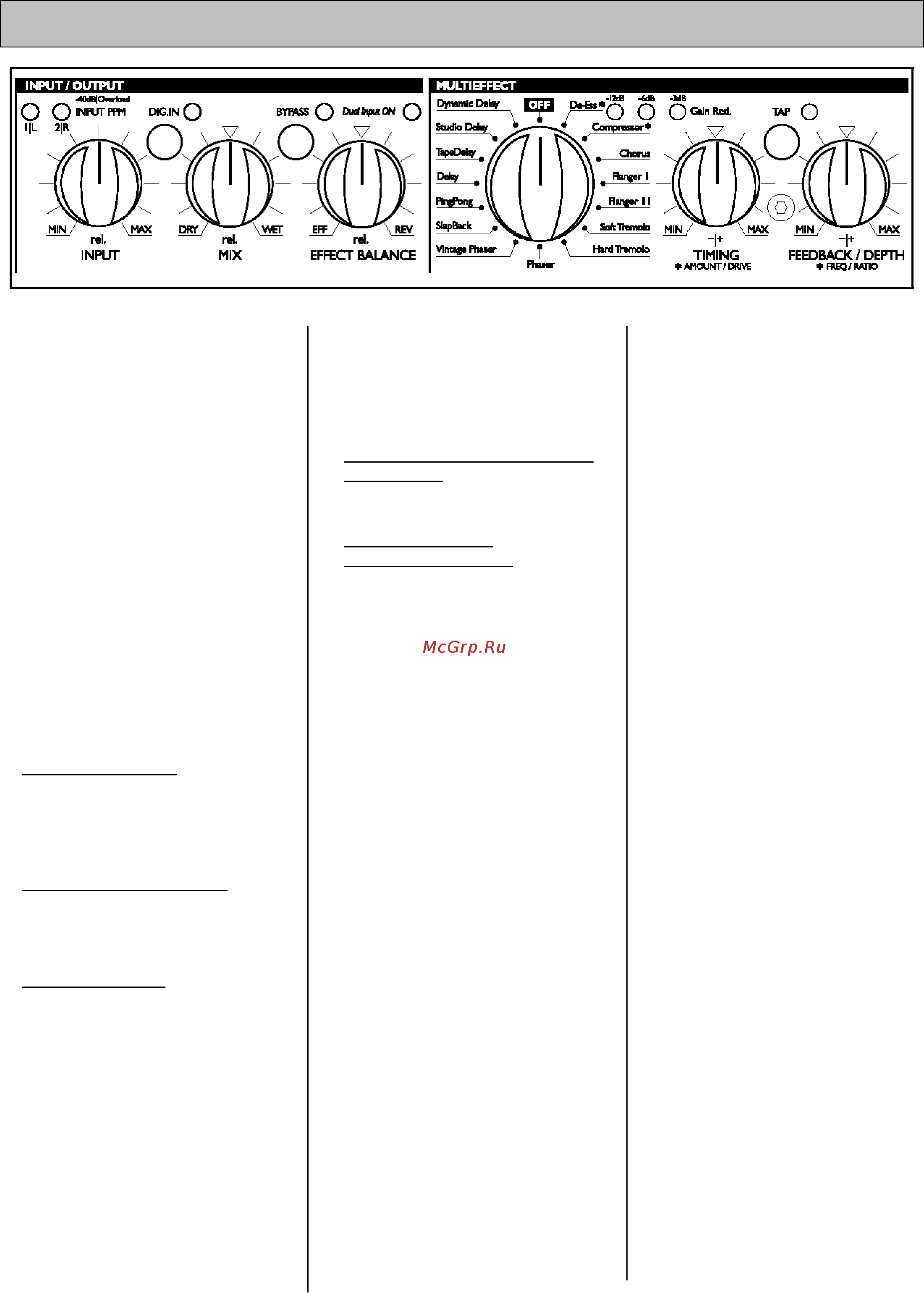

Лицевая панель
Ручка TIMING как регулятор
AMOUNT/DRIVE
Для алгоритмов Compressor
(компрессор) и De-ess (де-
эссер) (помечены знаком "*")
эта ручка выполняет
различные функции:
De-ess: кол-во подавления
(Amount)
Compressor: интенсивность
компрессии (Drive)
Ручка FEEDBACK/DEPTH
Регулирует параметр Feedback
(обратная связь) или Depth
(глубина) в зависимости от
выбранного эффекта.
Delay: обратная связь
Phaser: глубина
Tremolo: глубина
Flanger: глубина
Chorus: глубина
Ручка FEEDBACK/DEPTH как
регулятор FREQ/RATIO
Для алгоритмов Compressor
(компрессор) и De-ess (де-
эссер) (помечены знаком "*")
эта ручка выполняет
различные функции:
De-ess: частота
подавления (Frequency)
Compressor: коэффициент
подавления сигнала (Ratio )
Светодиоды -3, -6, -12
Указывают на
соответствующее снижение
чувствительности при
использовании алгоритмов
Compressor (компрессор) и De-
ess (де-эссер). Необходимо
отметить, что алгоритм
Compressor использует
автоматическую подстройку
чувствительности (Automatic
Make-Up Gain) для
естественной компенсации
снижения выходного уровня.
Кнопка и светодиод BYPASS
Функция обхода различается в
зависимости от выбранной
конфигурации прохождения
сигнала (устанавливается на
задней панели):
Двойной посыл/возврат (Dual
Send/Return)
Кнопка обхода действует как
"заглушка" ("mute").
Последовательная
конфигурация (Serial)
Кнопка обхода направляет
входной сигнал прямо на
выход.
Переключатель
MULTIEFFECT
Обеспечивает выбор между 15
эффектами или выключением
(положение OFF) «машины»
мультиэффектов.
Ручка TIMING и кнопка TAP
При помощи кнопки ТАР
четвертными нотами вводится
общий темп эффектов (Global
Tempo). При помощи ручки
TIMING введенный темп
ускорятся или замедляется.
Диапазон от 0,5 до 2.
Пример:
y
Отстучите четвертные ноты
в ритме 120 ВРМ (ударов в
минуту). Это составит 500
миллисекунд.
y
Поворот ручки TIMING в
диапазоне значений от 0,5 до 2
обеспечит изменение времени
задержки в диапазоне от 250
мс до 1000 мс.
Обратите внимание, что
алгоритм Slapback Delay имеет
меньший диапазон из-за
самого характера задержки
Slapback Delay.
Ручка IN LEVEL
Регулирует входной уровень.
Светодиоды 1/L и 2/R
Трехцветные светодиодные
индикаторы отображают
входной уровень левого и
правого каналов.
Зеленый: -40 дБ
Желтый:-6 дБ
Красный: -1 дБ
Ручка MIX
Регулирует общее соотношение
между исходным и
обработанным сигналом: 100%
обработки - при повороте до
конца по часовой стрелке.
Ручка EFFECT BALANCE
Регулирует баланс между
«машиной» эффектов и
«машиной реверберации».
Кнопка и светодиод DIGI IN
Светодиод не горит
Цифровой вход выключен (OFF).
М300 обрабатывает только
сигнал, поступающий на
аналоговые входы.
Светодиод горит зеленым
М300 правильно
синхронизирован с сигналом,
поступающим на цифровой вход.
Светодиод мигает
Выбран цифровой вход, но
отсутствует или поврежден
цифровой сигнал. М300
автоматически переходит к
работе с внутренним
генератором тактовой частоты и
аналоговым сигналом.
