17FI

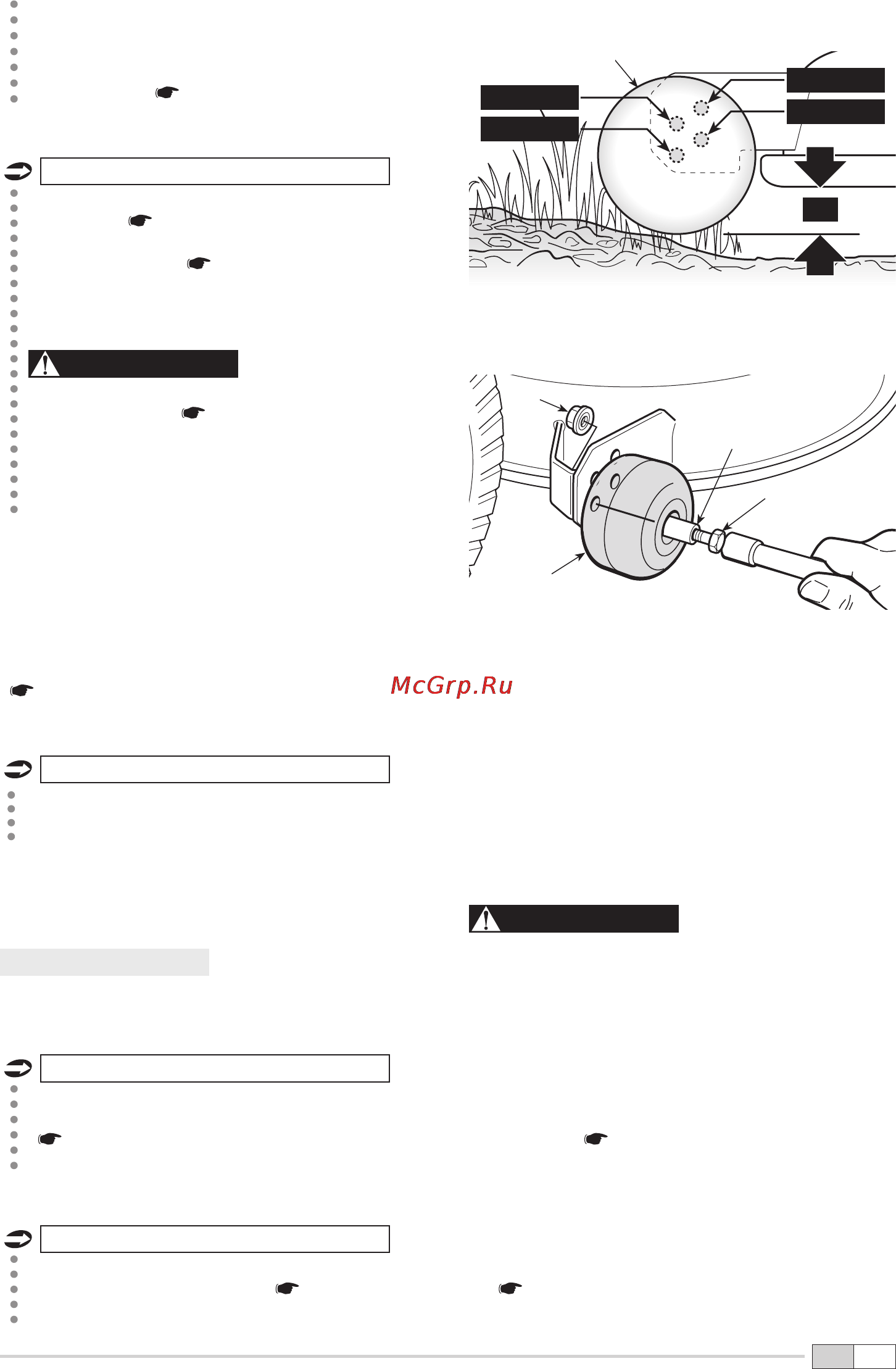

5.4.5 Ruohon leikkuu
Säädä kuorinnan estopyörien asento maaston
epätasaisuuksien mukaan.
Kuorinnan estopyörien tarkoitus on estää nurmi-
kon repeytymistä, joka johtuu leikkauslevyn reu-
nan hipomisesta epätasaisissa maastoissa.
Pyörien neljän asennon ansiosta voidaan säilyt-
tää sopiva turvaväli leikkauslevyn reunasta.
Asennon vaihtaminen: avaa ja ota ruuvi (2) pois
ja aseta pyörä (1) välikappaleineen (3) haluttua
etäisyyttä vastaavaan reikään. Kiristä sitten ruuvi
(2) loppuun asti mutteriin (4).
VAROITUS!
Tämä toimenpide
tulee suorittaa aina molemmille tukipyöril-
le, MOOTTORIN OLLESSA
SAMMUTETTUNA JA TERIEN POISSA
PÄÄLTÄ.
Leikkuun aloittamiseksi:
– aseta kaasutin «NOPEA» – asentoon;
– vie leikkuutaso korkeimpaan asentoon;
– laita terät (
4.5) päälle ainoastaan ruohikol-
la, vältä niiden kytkemistä soraisessa maas-
tossa tai liian korkeassa ruo hossa.
– lähde liikkeelle ruohikossa erittäin hitaasti ja
äärimmäistä varovaisuutta noudattaen, aiem-
min kuvatulla tavalla;
– säätele etenemisnopeutta ja leikkuukorkeutta
(
4.6) nurmikon kunnon mukaan (korkeus,
tiheys ja kosteus).
Lähesty haluamaasi nopeutta hitaasti kiihdyt-
timen ja vaihteiden avulla. Käytä kytkintä
vaihtaessasi vaihteelta toiselle. Kytkimen
käyttö tapahtuu painamalla poljinta sen keski-
väliin saakka (
4.21).
Hydrostaattinen voimansiirto
Kytke seisontajarru pois päältä ja vapauta
jarrupoljin (
4.31).
Paina ajopoljinta (
4.32) «F» suuntaan ja
lähesty haluamaasi nopeutta painamalla pol-
jinta hitaasti ja samalla kaasutinta käyttäen.
VAROITUS!
Veto tulee asettaa
päälle aiemmin kuvattujen ohjeiden
mukaisesti (
4.32) Näin vältytään
siltä, että liian äkkinäinen vapautus
nostaisi laitteen pystyyn, aiheuttaen
sen hallinnan menettämisen, varsinkin
rinteissä.
5.4.3 Jarrutus
Alenna ensin laitteen nopeutta, vähentäen moot-
torin kierroksia. Paina sitten jarrupoljinta
(
4.21 tai 4.31) kunnes laite lopulta pysähtyy.
Hydrostaattinen voimansiirto
Laitteen nopeus alenee jo huomattavasti, kun
ajopoljin vapautetaan.
5.4.4 Peruutusvaihde
TÄRKEÄÄ
Peruutusvaihteen ase-
tus täytyy suorittaa laitteen ollessa pysähty-
neenä.
Mekaaninen voimansiirto
Pysäytä laite polkimen avulla ja aseta peruu-
tusvaihde siirtämällä vipua sivuttain «R»
(
4.22). Vapauta poljin hitaasti, jotta kytkin
asettuu paikoilleen ja aloita peruutus.
Hydrostaattinen voimansiirto
Pysäytä laite, aloita peruutus painamalla
vetopoljinta «R» suuntaan (
4.32).
1
A
A = 30 mm
A = 10 mm
A = 20 mm
A = 0 mm
1
3
2
4
