28FI
Sähkölaitteisto .......................................... 12 V
Akku ........................................................ 18 Ah
Eturenkaat ....................................... 13 x 5.00-6
tai ................................................ 15 x 5.00-6
Takarenkaat .................................... 18 x 8.50-8
Eturenkaiden täyttöpaine
renkaat 13 x 5.00-6 ........................... 1.5 bar
renkaat 15 x 5.00-6 ........................... 1.0 bar
Takarenkaiden täyttöpaine .................... 1.2 bar
Kokonaispaino ............................. 160 ÷ 171 kg
Ohjauksen sisäläpimitta
(leikkaamattoman ruohon minimiläpimitta)
vasen puoli .................................. 1,4 (1,3) m
Leikkuukorkeus ................................ 3 ÷ 8,5 cm
Leikkuuleveys ............................... 97 (107) cm
Mekaaninen voimansiirto
Etenemisnopeus (viitteellinen) 3000 min
-1
:
1. vaihde .................................... 2,2 km/h
2. vaihde .................................... 3,8 km/h
3. vaihde .................................... 5,8 km/h
4. vaihde .................................... 6,4 km/h
5. vaihde .................................... 9,7 km/h
Peruutusvaihteella ...................... 2,8 km/h
Hydrostaattinen voimansiirto
Etenemisnopeus (viitteellinen) 3000 min
-1
:
Eteenpäin ajettaessa ............ 0 ÷ 8,8 km/h
Peruutusvaihteella ................ 0 ÷ 3,8 km/h
Melutason ja tärinätason maksimiarvot
1)
SD98 SD108
Akustisen paineen taso
ohjaajan korvassa ........... db(A) 83,8 86,3
– Epätarkka mittaus ........ db(A) 0,3 2,5
Akustisen tehon
mitattu taso ..................... db(A) 99,4 99,3
– Epätarkka mittaus ........ db(A) 0,3 0,5
Akustisen tehon
taattu taso ....................... db(A) 100 100
Tärinätaso, ohjauspaikka .. m/s
2
0,94 0,80
– Epätarkka mittaus .......... m/s
2
1,39 1,46
Tärinätaso, ohjauspyörä ... m/s
2
3,33 2,44
– Epätarkka mittaus .......... m/s
2
2,72 1,95
1)
Viitearvot: todelliset arvot on osoitettu
”Yhdenmukaisuustodistuksessa”.
11.

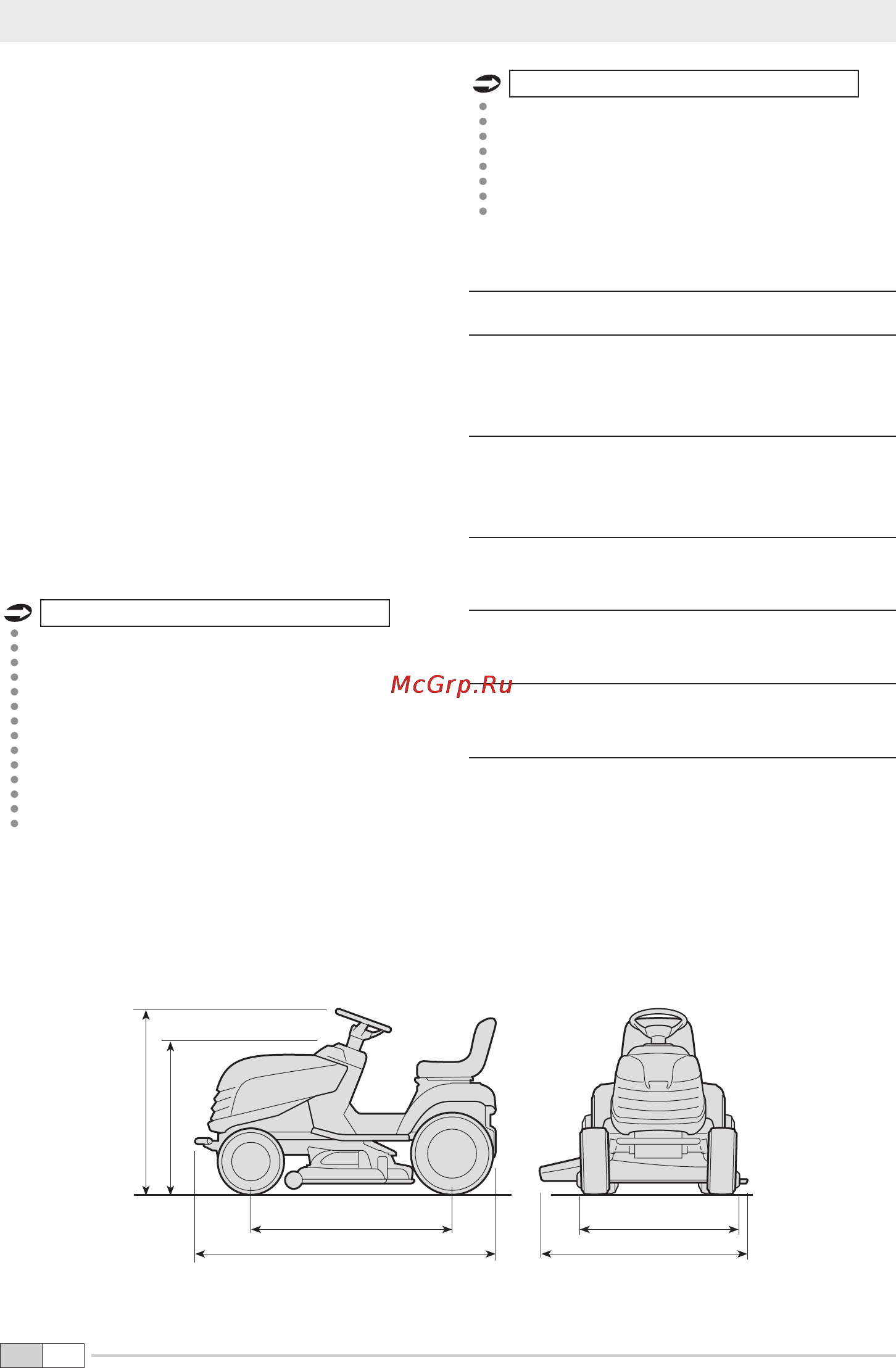

TEKNISET OMINAISUUDET
871
1068
902
1197 (1320)
1151
1725
Suluissa (…..) olevat tiedot viittaavat malliin “108”.
