3.5 MONTERING AV DEFLEKTOREN

FOR SIDEUTKAST

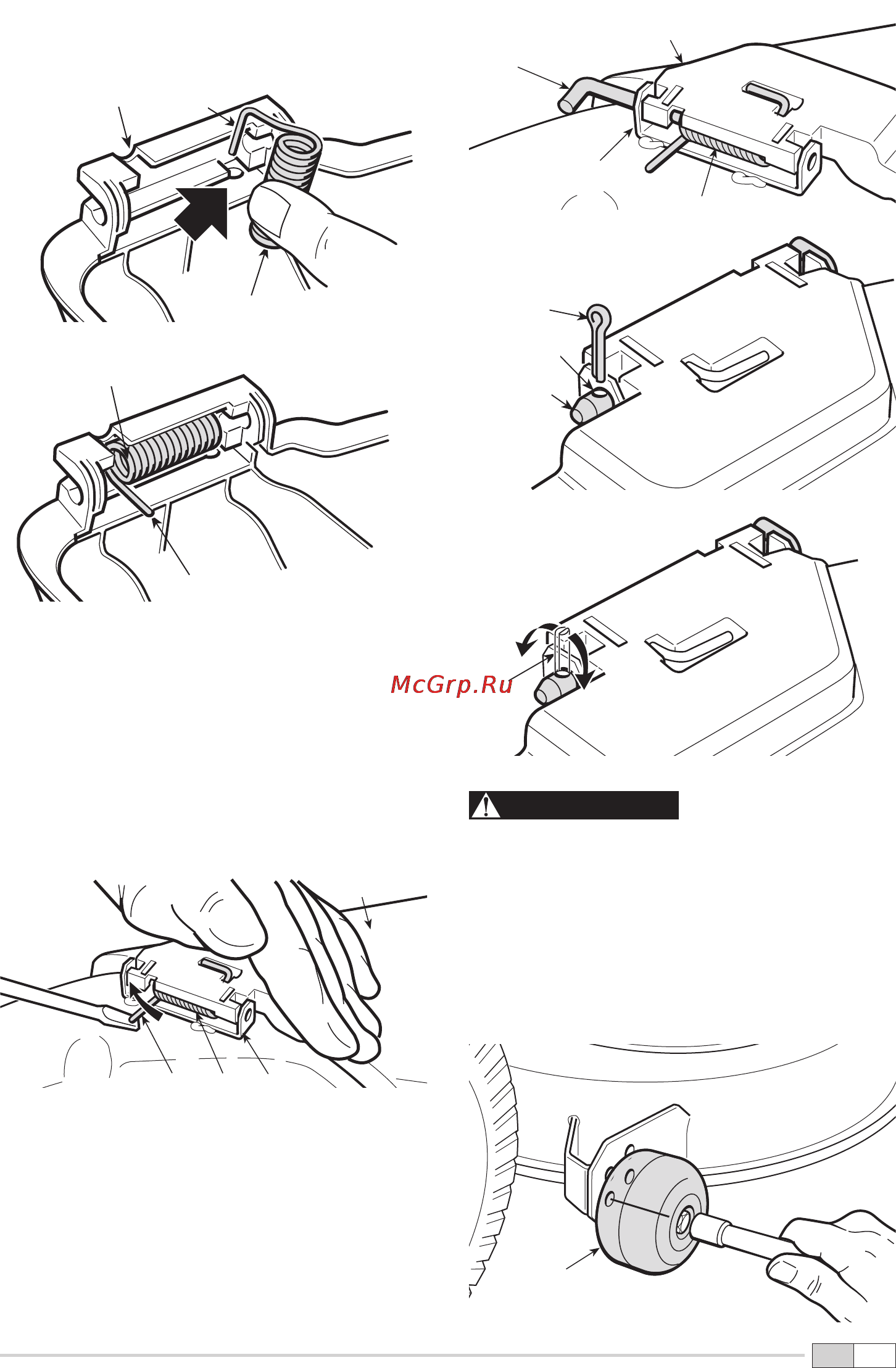

Monter fjæren (2) fra innsiden av deflektoren

(1) ved å sette enden (2a) inn i hullet og dreie

fjæren slik at både fjæren (2) og enden (2a) er

festet skikkelig på plass.

Plasser deflektoren (1) på klippepannens støtter

(3). Bruk et skrujern og drei den andre enden

(2b) av fjæren (2) slik at den kommer på utsiden

av deflektoren.

Sett stiften (4) inn i hullene på støttene (3) og

deflektoren, og la den passere på innsiden av

fjærens (2) spiraler, helt til den hullete enden

stikker helt ut fra den innerste støtten.

Sett splinten/splittnaglen (5) inn i stiftens (4) hull

(4a) og vri stiften så mye som det behøves for å

kunne bøye splintens/splittnaglens to ender (5a)

(ved hjelp av en tang), slik at de ikke kan gli ut

og forårsake at stiften (4) faller ut.

ADVARSEL!

Pass på at fjæren

fungerer riktig når deflektoren er i senket

posisjon, og at stiften er festet skikkelig

og ikke utilsiktet kan stikke ut.

3.6 PLASSERING AV

ANTISKALPERINGSHJULENE

Av transportgrunner er antiskalperingshjulene (1)

festet til det øverste hullet.
