Starline TWAGE A9 [53/60] Cхема подключения к системе запирания с положительным или отрицательным управленияем

Внимание 1

Перед тем как включать функцию дистанционного или автоматического запуска двигателя необходимо убедиться в исправном состоянии автомобиля убедиться в наличии достаточного количества топлива масла охлаждающей жидкости и т д установить параметры работы отопителя салона кондиционера обогрева стекол и других аксессуаров на необходимые уровни установить регулятор обдува салона на циркуляцию воздуха что позволит более эффективно прогреть или охладить воздух в автомобиле 1

Twage a9 3

Содержание 3

Компоненты входящие в комплект автосигнализации 4

Технические характеристики 4

Twage a9 5

Возможности автосигнализации 5

Защитные функции автосигнализации 5

Защищенность автосигнализации 5

Охраняемые зоны автомобиля и способы их защиты 5

Самодиагностика и индикация режимов работы 5

Сервисные функции автосигнализации 6

Функции запуска двигателя 6

Twage a9 7

Брелки управления 7

Назначение кнопок основного брелка 8

Twage a9 9

Назначение кнопок дополнительного брелка 9

A режим антиограбления вкл выкл 10

B дополнительный канал 3 вкл выкл 10

C режим автозапуска по температуре вкл выкл 10

D режим ежедневного автозапуска или запуска по будильнику вкл выкл 10

E дистанционный запуск остановка двигателя вкл выкл 10

F режим бесшумной охраны без звуковых сигналов подтверждения при 10

G режим охраны со звуковыми сигналами вкл выкл 10

H дистанционное отключение датчика удара 10

I служебный режим valet вкл выкл 10

J индикация состояния автомобиля и температуры салона 10

K дополнительный канал 2 вкл выкл 10

L дистанционное открывание багажника 10

Включении выключении режима вкл выкл 10

Жидкокристаллический дисплей брелка 10

Иконки с буквенным обозначением индикация команд режимов и функций сигнализации 10

Инструкция по эксплуатации и установке 10

Twage a9 11

Назначение кнопки 2 основного брелка 12

Программирование кнопки 1 основного брелка 12

Twage a9 13

Установка будильника 13

Установка показаний часов 13

Выбор режима оповещения 14

Установка таймера 14

Twage a9 15

Режим энергосбережения 15

Включение режима бесшумной охраны 16

Включение режима охраны со звуковыми сигналами 16

Twage a9 17

Включение режима охраны при работающем двигателе 17

Автоматическое включение режима охраны программируемая функция 18

Экстренное включение режима охраны без брелка 18

Twage a9 19

Задержка активизации датчиков после включения режима охраны программируемая функция 19

Самодиагностика при включении режима охраны 19

Бесшумное выключение режима охраны 20

Выключение режима охраны со звуковыми сигналами подтверждения 20

Twage a9 21

Выключение режима охраны при работающем двигателе 21

Экстренное выключение режима охраны 21

Автоматический возврат в режим охраны при случайном выключении программируемая функция 22

Самодиагностика при выключении режима охраны 22

Twage a9 23

Если в режиме охраны произойдет срабатывание любого из охранных датчиков то это вызовет автоматическое включение сигналов тревоги звуковые сигналы сирены мигание габаритных огней и включение салонного света двигатель будет заблокирован брелок будет подавать звуковые сигналы тревоги а на дисплее отобразится причина срабатывания сигнализации во время звучания 23

Если включен режим бесшумной охраны то при срабатывании сигнализации звуковых сигналов тревоги не последует 23

Защитные функции 23

П р и м е ч а н и е если происходило прерывание сигналов тревоги с брелка то отсчет количества циклов тревоги при периодически срабатывающем датчике начинается заново 23

Сигналы тревоги 23

Сирены на дисплее брелка будет мигать иконка пока мигают габариты на дисплее будут мигать фары автомобиля сигналы тревоги подаются циклами длительность одного цикла тревоги и максимально возможное количество циклов для различных причин срабатывания сигнализации указаны в таблице если после окончания цикла тревоги причина срабатывания сигнализации не устранена например двери остались открытыми то соответствующая зона охраны временно обходится до момента устранения причины срабатывания до закрытия дверей но на дисплее брелка индикация продолжается 23

Дистанционное включение режима паника 24

Прерывание сигналов тревоги 24

Twage a9 25

Режим антиограбления включаемый брелком 25

Режим антиограбления включаемый специальной кнопкой 25

Блокировка двигателя 26

Защищенность сигнализации от отключения питания 26

Режим иммобилизатора программируемая функция 26

Twage a9 27

Дистанционное отключение и включение датчика удара 27

Сервисные функции 27

Управление центральным замком с брелка при включенном зажигании 27

Автоматическое управление центральным замком от ключа зажигания программируемая функция 28

Вызов из автомобиля 28

Режим поиска автомобиля 28

Twage a9 29

В сигнализации предусмотрена возможность контроля исправности концевых выключателей дверей капота и багажника при выключенном режиме охраны открывание дверей капота и багажника при включенном зажигании должно сопровождаться вспышками светодиодного индикатора если при их открывании светодиод не загорается значит соответствующий концевой выключатель неисправен 29

Для машин с турбонаддувом предусмотрен специальный режим турботаймера который позволяет поддерживать работу двигателя после выключения зажигания ключом в течение некоторого времени необходимого для полной остановки турбины благодаря такому алгоритму сохраняется ресурс работы подшипников скольжения турбины продолжительность работы турботаймера программируется 1 3 или 6 минут если во время работы режима турботаймера сопровождаемого загоранием светодиодного индикатора будет включен режим охраны с запиранием замков дверей то система отключит входы зажигания и датчика удара на время работы турботаймера блокировки двигателя не произойдет двигатель будет остановлен автоматически а зоны зажигания и датчика удара будут взяты под охрану только после выключения режима турботаймера светодиодный индикатор начнет медленно вспыхивать 29

Контроль исправности концевых выключателей 29

Режим турботаймера программируемая функция 29

Контроль состояния автомобиля и температуры в салоне 30

Служебный режим valet 30

Twage a9 31

Управление дополнительным каналом 1 дистанционное отпирание багажника 31

Управление дополнительным каналом 2 программируемая функция 32

Управление дополнительным каналом 3 программируемая функция 32

Twage a9 33

Управление дополнительным каналом 4 автоматическое поднятие стекол или включение вежливой подсветки салона 33

В различных режимах работы сигнализации светодиодный индикатор мигает по разному если у вас нет брелка с жидкокристаллическим дисплеем индицирующего состояние сигнализации и автомобиля то определить текущий режим работы сигнализации можно по типу мигания светодиодного индикатора типы мигания светодиодного индикатора в соответствии режимам работы сигнализации приведены в таблице 34

Инструкция по эксплуатации и установке 34

Светодиодная индикация состояния сигнализации 34

Twage a9 35

Запуск двигателя 35

Подготовка к запуску двигателя на автомобилях с ручной коробкой переключения передач кпп 35

Дистанционный запуск двигателя 36

Twage a9 37

Ежедневный автоматический запуск двигателя 37

Автоматический запуск двигателя по будильнику 38

Автоматический запуск двигателя по температуре 38

Twage a9 39

Дистанционное продление времени работы двигателя 39

Дистанционная остановка двигателя 40

Подготовка автомобиля к движению выключение режима охраны без остановки двигателя 40

Twage a9 41

Запись кодов брелков 41

Программирование функций и параметров работы 42

Сброс на заводские установки 42

Twage a9 43

Инструкция по эксплуатации и установке 44

Некоторые режимы работы сигнализации могут быть включены или выключены без использования брелков дистанционного управления с помощью сервисной кнопки valet перечень режимов приведен в таблице 44

П р и м е ч а н и е при включении режима ежедневного автозапуска двигатель запустится сразу после выключения зажигания выключить двигатель можно с помощью брелка управления 44

Порядок программирования режимов работы сигнализации следующий 1 выключите зажигание 2 нажмите сервисную кнопку valet необходимое число раз соответствующее программируемому режиму каждое нажатие сервисной кнопки будет сопровождаться загоранием светодиодного индикатора 3 включите зажигание последуют короткие сигналы сирены согласно приведенной ниже таблице по количеству сигналов сирены можно судить о выборе программируемого режима 4 для включения или выключения программируемого режима нажмите сервисную кнопку valet повторно один или два раза в подтверждение включения режима последует 1 сигнала сирены в подтверждение выключения режима 2 сигнала сирены 5 выключите зажигание последуют 5 вспышек габаритов подтверждая выход из режима программирования 44

При перевключении питания 12в сигнализация не запоминает установку режима ежедневного запуска двигателя 44

Программирование режимов работы сигнализации с помощью сервисной кнопки valet 44

Серым цветом в таблице отмечена заводская предустановка режимов системы 44

Twage a9 45

Рекомендации по размещению и монтажу компонентов 45

Подключение двухуровневого датчика удара 46

Подключение кнопки включения режима антиограбления 46

Подключение приемопередатчика 46

Подключение светодиодного индикатора 46

Подключение сервисной кнопки valet 46

Рекомендации по прокладке и подключению проводов 46

Twage a9 47

Подключение 18 контактного разъема центрального блока 47

Подключение 6 контактного силового разъема центрального блока 47

Подключение датчика температуры двигателя 47

Twage a9 49

Выбор способа контроля работы двигателя подключение серо черного провода сигнализации 49

Подключение внешней цепи блокировки двигателя с использованием обычных реле 50

Подключение встроенной цепи блокировки двигателя 50

Twage a9 51

Подключение внешней цепи блокировки двигателя c использованием универсального комплекта беспроводной блокировки starline 51

Подключение к салонному освещению 51

Подключение к соленоиду отпирания багажника 51

Инструкция по эксплуатации и установке 52

Подключение к ближнему свету фар 52

Подключение оранжево фиолетового провода на автомобилях с ручной и автоматической кпп 52

Сигнализация имеет выход который может быть использован для подключения к салонному освещению и реализации функции вежливой подсветки салона синий провод максимальная нагрузка выхода 300ма при подключении необходимо использовать дополнительное реле пример схемы подключения показан на рисунке 52

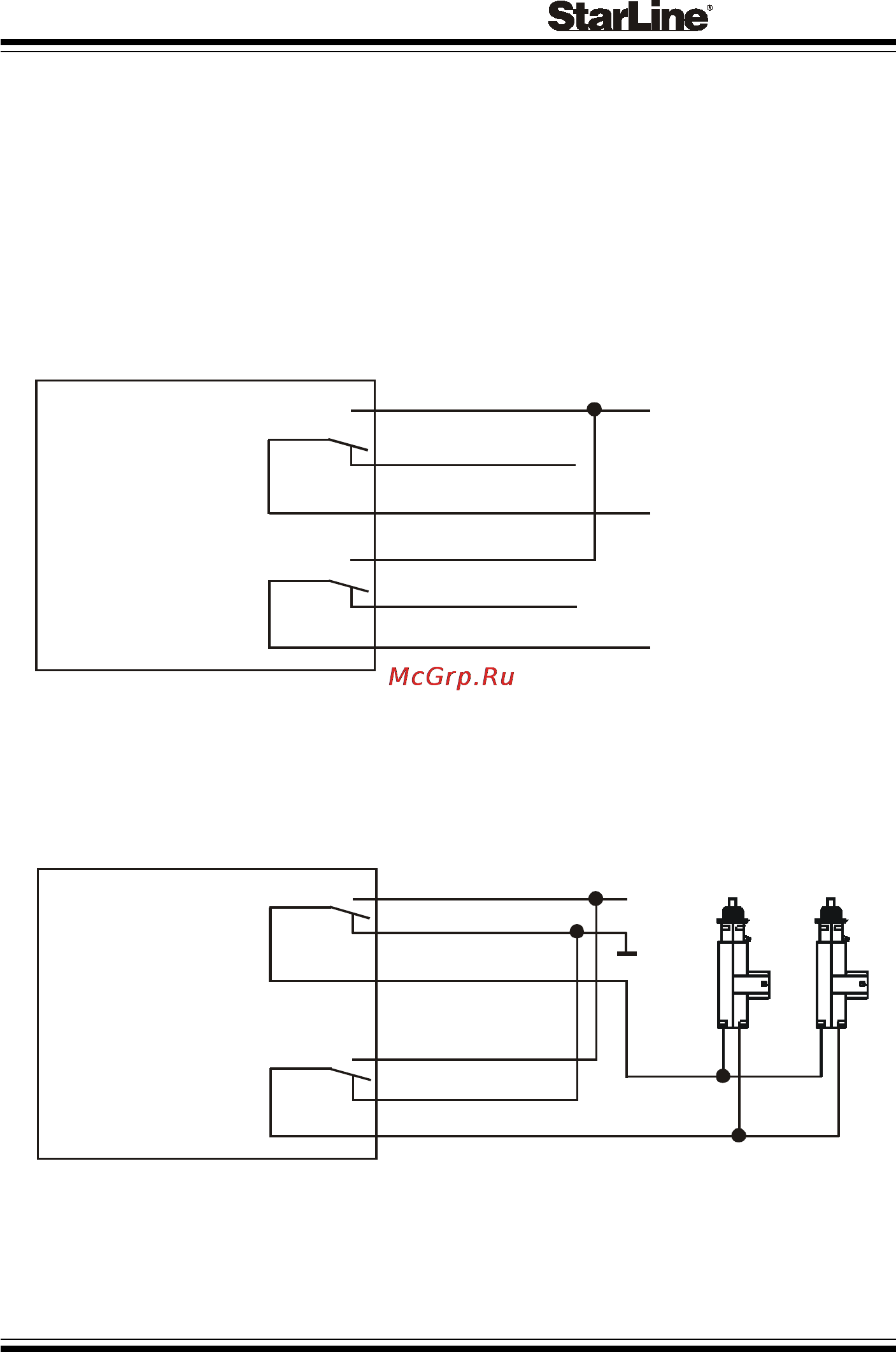

Cхема подключения к двухпроводным приводам системы запирания 53

Cхема подключения к системе запирания с положительным или отрицательным управленияем 53

Twage a9 53

Подключение к системе центрального запирания 53

Сигнализация starline twage имеет встроенные реле управления центральным замком контакты реле выведены на 6 контактный разъем нагрузочная способность встроенных реле 15а длительность управляющих импульсов программируется функция 9 53

Cхема подключения к пневматической системе запирания 54

Инструкция по эксплуатации и установке 54

Схема подключения активатора двери водителя для двухшагового отпирания дверей 54

Star ine twage l 55

Twage a9 55

Схемы подключения 55

Инструкция по эксплуатации и установке 56

Подключение 4 контактных разъемов датчика удара и дополнительного датчика 56

Подключение 6 контакного разъема автозапуска двигателя 56

Подключение 6 контакного разъема центрального замка 56

Twage a9 57

Подключение 18 контактного разъема 57

Временные диаграммы работы системы при дистанционном запуске двигателя 58

Инструкция по эксплуатации и установке 58

Twage a9 59

Гарантийное обслуживание данного вида оборудования осуществляется предприятием осуществляющим его продажу с учетом условий указанных ниже качество установки оборудования подтверждается соответствующими гарантийными документами фирмы установщика 59

Гарантийные обязательства 59

Условия гарантийного обслуживания 59

Гарантийный талон 60

Для заметок 60
