Starline TWAGE A9 [58/60] Инструкция по эксплуатации и установке
![Starline TWAGE A9 [58/60] Инструкция по эксплуатации и установке](/views2/1120718/page58/bg3a.png)
58
Инструкция по эксплуатации и установке
синий
желтый
зеленый
черно-желтый
(толстый)
cеро-черный
зелено-черный габариты
таходатчик
стартер
зажигание 2
зажигание 1
ACC
команда
попытка №1 попытка №2пауза
черно-желтый
(тонкий)
черно-красный
черно-белый

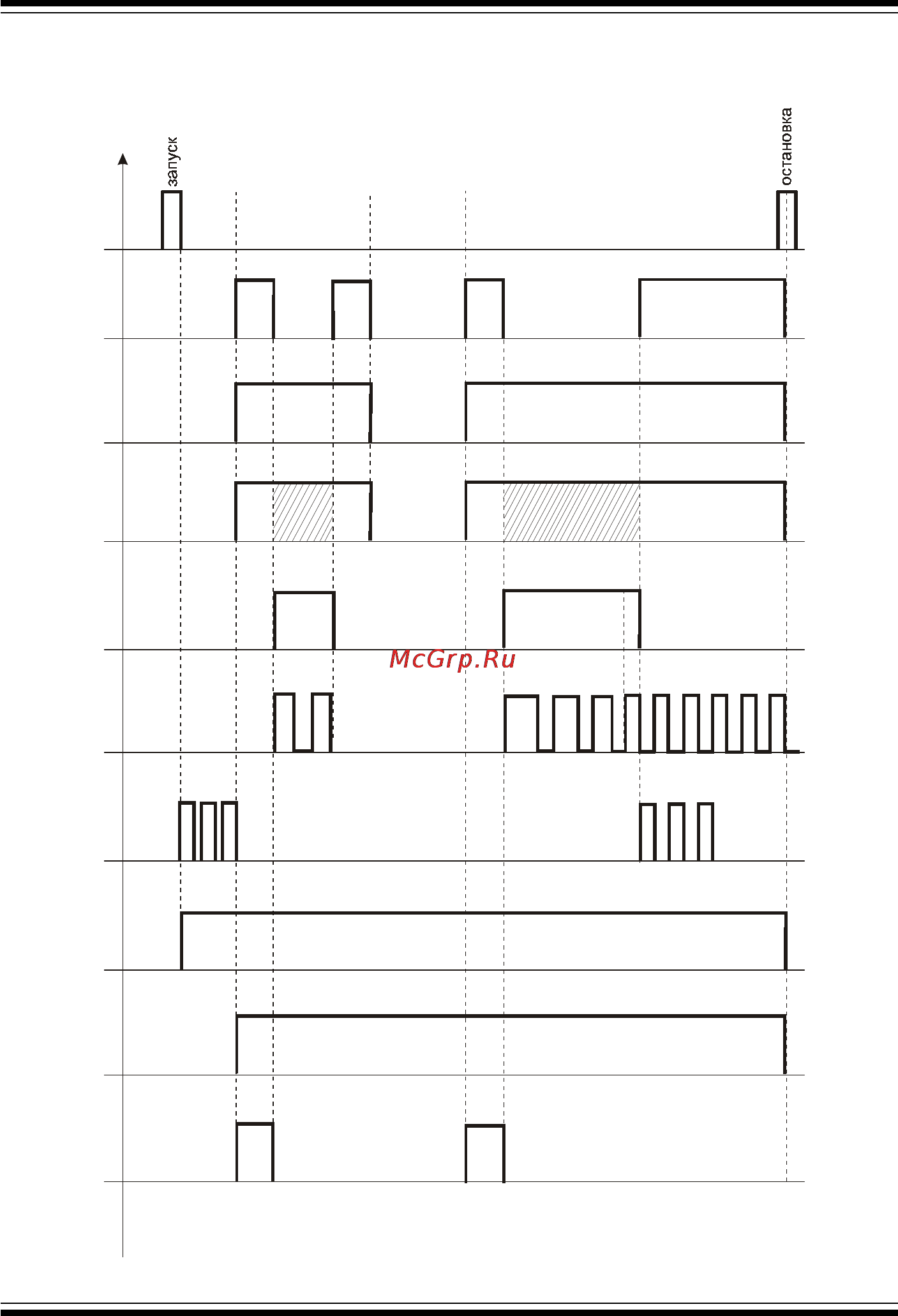

Временные диаграммы работы системы
при дистанционном запуске двигателя
