9
Twage A9

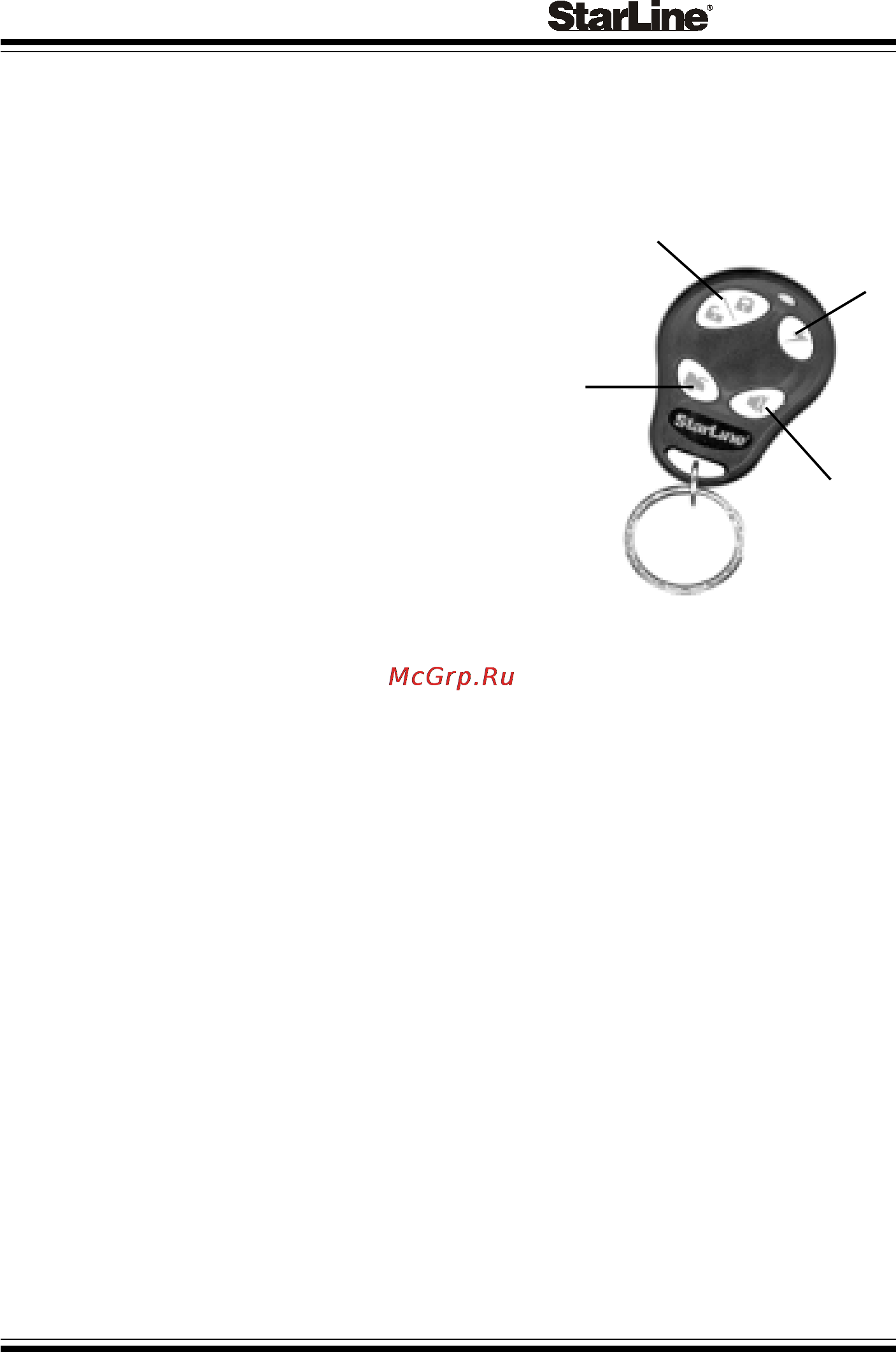

Назначение кнопок дополнительного брелка
Кнопка 1
• Включение и выключение режима охраны (0,5 сек)
• Управление каналом №3 (3 сек)
Кнопка 2
• Запуск и остановка двигателя (0,5 сек)
• Продление времени работы двигателя (3 сек)
• Включение режима охраны при работающем
двигателе (3сек)
Кнопка 3
• Режим поиска (0,5 сек)
• Отпирание багажника - канал №1 (3 сек)
Кнопка 4
• Бесшумное включение и выключение
режима охраны (0,5 сек)
• Управление каналом №2 (3 сек)
Кнопки 1 + 2
• Режим паники (0,5 сек)
Кнопки 1 + 3
• Отключение датчика удара (0,5 или 3 сек)
Кнопки 1 + 4
• Включение служебного режима (0,5 или 3 сек)
Кнопки 2 + 3
• Включение режима запуска по температуре (0,5 или 3 сек)
Кнопки 2 + 4
• Включение режима ежедневного автоматического запуска (0,5 или 3 сек)
Кнопки 3 + 4
• Включение режима антиограбления (0,5 или 3 сек)
• Запись брелка в режиме программирования (3 сек)
В четырехкнопочном брелке без обратной связи используется литиевый элемент
питания CR2032, 3В. Время работы одного элемента питания зависит от частоты
пользования брелком и от типа установленного элемента.
При разряде элемента питания необходимо провести его замену. Замена
элемента питания должна выполняться в следующем порядке:
1. Открутите винт на нижней крышке брелка и откройте крышку.
2. Выньте старый элемент питания и на его место установите новый, соблюдая
полярность.
3. Закройте крышку брелка и закрутите крепежный винт.
