Mtx TH1500D [11/44] Atención nunca ajuste el control de ganancia sin un subwoofer conectado esto puede dañar el amplificador

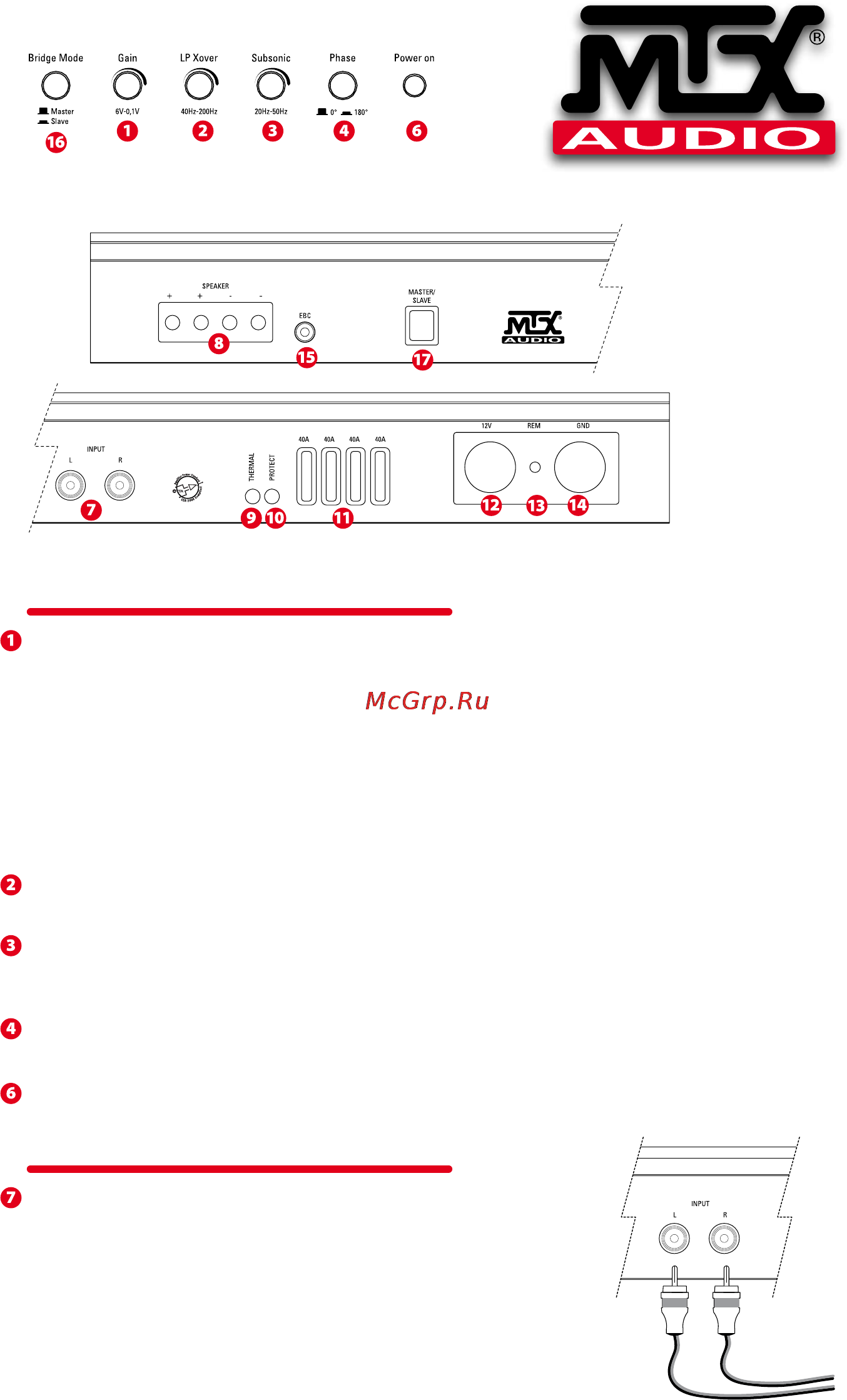

Panel de control :

Control de ganancia - Este control es usado para parejar la sensibilidad de entrada a una fuente en particular que

estes usando. El rango de ganancia varía de 100mV a 6V.

Ajuste de ganancia

1. Gira el control de ganancia del amplicador a cero (contrario a las agujas del reloj).

2. Sube el volumen de la fuente asta 3/4 del máximo aproximadamente.

3. Ajusta subiendo el control de ganancia del amplicador hasta notar distorsión.

4. Ajusta el control de ganancia bajándolo hasta que la distorsión desaparezca.

5. El amplicador está ahora calibrado con la salida de la fuente.

ATENCIÓN: Nunca ajuste el control de ganancia sin un subwoofer conectado. Esto

puede dañar el amplicador..

Control de frecuencia x-over paso bajo - Este control es usado para seleccionar la frecuencia de corte deseada.

Ésta puede ser ajustada entre 40Hz y 200Hz.

Control Sobsónico de frecuencia - Este control es usado para seleccionar la frecuencia subsónica de corte (ltro

paso alto). Esta frecuencia puede ser ajustada entre 20Hz y 50Hz. El ltro subsónico protege el subwoofer de

frecuencias demasiado bajas que puedan dañarlo. Muy útil en cajas reex.

Control de fase - Para alinear los graves del Sub con los de tus vías delanteras, trata de variar la fase del subwoofer

de 0º a 180º. Mantén la respuesta maás potente de graves. Este switch es utilizable en modo puente.

Power On: Este led está en rojo cuando el amplicador está encendido. Para

protecciones de "corto" o térmicas, ver puntos 9 y 10.

Panel de conectores :

Entradas RCA - Estas entradas de RCA se conectan a las fuentes que tengan

salida de RCA o de línea. Se requiere una fuente de al menos una salida de

100mV para un correcto funcionamiento.

El uso de cables trenzados de alta calidad es recomendado para evitar que

ruidos entren en el sistema.

Entradas de alto nivel :

Los amplicadores MTX permiten entradas de alto nivel a través de las co-

nexiones RCA usando los adaptadores de alto nivel proporcionados. Justo

conecta las conexiones de altavoz de la fuente a estos adaptadores.

Panel de control (Top)

Panel de conectores (Lateral)

High level inputs

through RCA

Adaptors

included

To Head

Unit

Speakers
