Connecteurs Haut-Parleur - Connecter votre(vos) subwoofer(s) à ces borniers. Attention à bien respecter la

phase. Attention : les deux borniers marqués (+) sont en parallèle dans l'ampli. Même chose pour les borniers

marqué (-).

Protection thermique ou tension - Ce LED passe au rouge pour indiquer que l'ampli est en protection :

- protection thermique lorsque l'ampli a atteind 100°C

- la tension d'alimentation passe en-dessous de 9V ou au-dessus de 16,2V

Protection contre les court-circuits - Ce LED clignote jaune lorsque les sorties haut-parleur sont court-circuitées.

Il peut aussi rester jaune s'il n'y a pas de signal et si les sorties hp sont court-circuitées.

Fusibles - Lorsque'un fusible fond, il faut le remplacer par un fusible de même valeur. Attention : ne jamais utiliser

un fusible plus puissant.

Connecteur d'alimentation (+12) - C'est l'alimentation de l'amplicateur. Ce bornier doit être connecté directe-

ment à la borne +12V de la batterie. Pour éviter les parasites, il faut prendre soin de ne pas faire passer le câble

d'alimentation à moins de 15cm du système électrique de la voiture ou des câbles RCA. En raison de la très forte

puissance de l'ampli, MTX recommande d'utiliser un câble de 50mm

Connecteur ”Remote” – C'est la commande d'allumage et d'extinction de l'amplicateur. Pour allumer l'ampli, il

faut appliquer un +12V sur cette borne. La commande ”Remote” se trouve dans les câbles de votre source avec

l'inscription ”Remote” ou ”Power Antenna”

Connecteur de masse – C'est le bornier qui doit être relié à la masse de votre véhicule. Une masse de très bonne

qualité est indispensable. Il faut un contact de haute qualité avec vis et écrous sur la tôle à nu (enlever la peinture

avec une brosse métalique). Plus la masse est courte, meilleur sera le résultat. Il faut utiliser la même section de

câble que pour l'alimentation (50mm

Port EBC (External Bass Control) - Ce port permet la connexion de la commande déportée EBC livrée de série. Elle

vous permet de régler le niveau du subwoofer assis aux places avant.

Commutateur Maître/Esclave (Master/Slave) - Ce commutateur permet la mise en mode "Maître" ou "Esclave"

lors de l'utilistion de deux TH1500D en mode ponté (bridge). Plus de détails dans la section dédiée ci-dessous.

Port Maître/Esclave - Ce port permet de connecter les deux amplis utilisés en mode ponté (bridge). Le câble R15

est fourni. Pour plus de détails, voir la section "Maître/Esclave" ci-dessous.

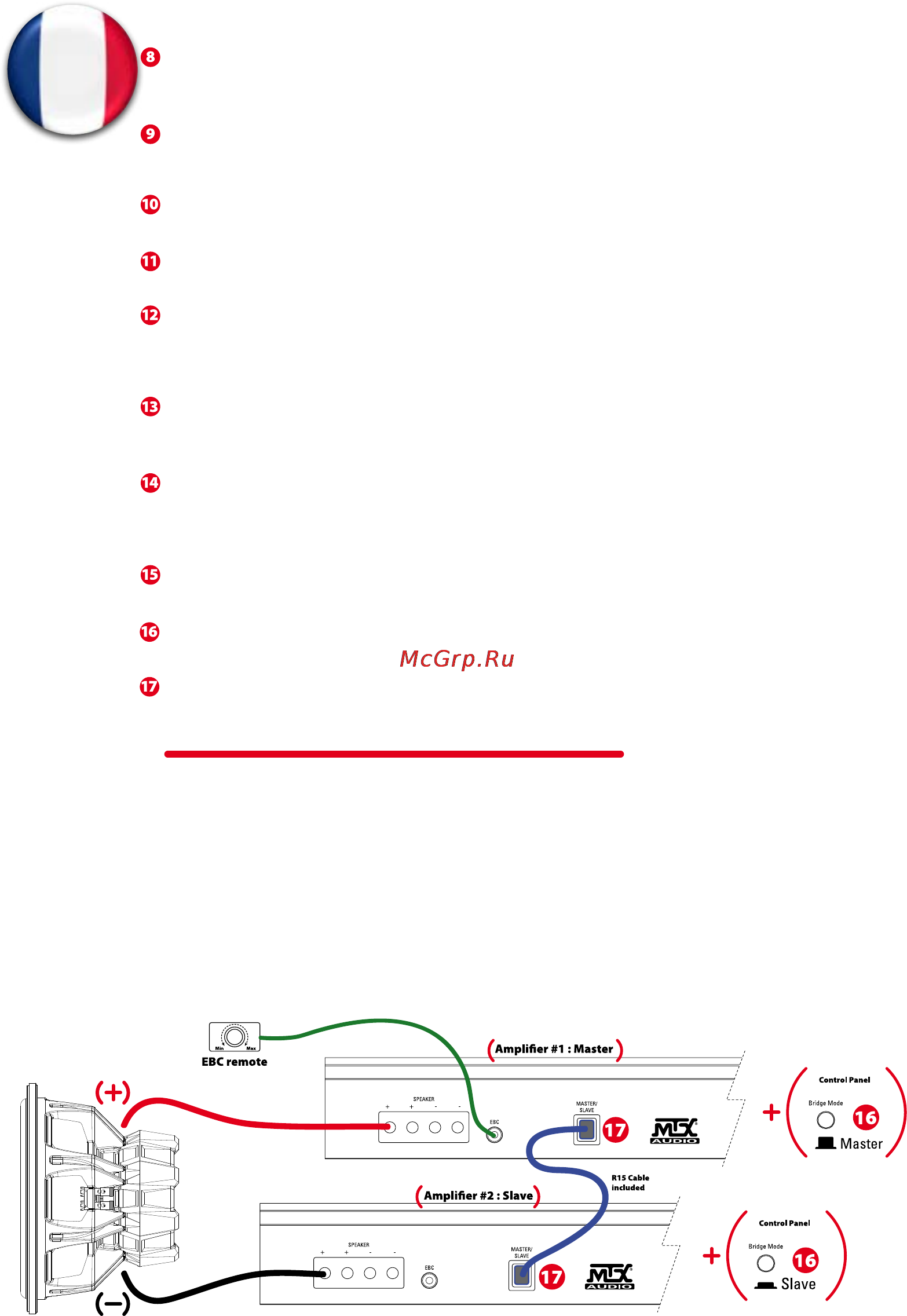

Mode ponté (Bridge Mode) - Fonction Maître/Esclave`

Pour un niveau de puissance halucinant, vous pouvez ponter deux amplis MTX TH1500D

1. Choisir un ampli Maître (Master) et mettre le commutateur en position "Master" (16). Le second ampli sera

Esclave (Slave) - mettre le commutateur en position "Slave" (16) sur ce second ampli.

2. Connecter les RCA provenant de la source sur l'ampli "Maître". L'ampli "Esclave" ne nécessite pas de RCA. Il

prend son signal par le port RJ15.

3. Brancher le câble RJ15 (17) entre les deux amplis "Maître" et "Esclave"

4. Tous les réglages de gain, de phase, le ltre passe-bas ou encore le ltre subsonic se font uniquement sur

l'ampli "Maître". Tous les réglages sont déconnectés sur l'ampli "Esclave".

5. Le (+) du sub est le connecteur (+) sur l'ampli "Maître"

6. Le (-) du sub est le connecteur (+) sur l'ampli "Esclave"

Note : la commande EBC fonctionne parfaitement en mode ponté. Il sut de la brancher sur l'ampli '"Maître".
