Einstellungen :

Pegelregler – Der Pegelregler ermöglicht es, die Eingangsempndlichkeit des Verstärkers and die Ausgangs-

spannung Ihres Radios anzupassen. Die mögliche Empndlichkeit liegt zwischen 100mV (max. im Uhrzeigersinn)

und 6V (max. gegen den Uhrzeigersinn).

Einstellung des Pegels

1. Stellen Sie den Pegelregler des Verstärkers auf Null (gegen den Uhrzeigersinn)

2. Stellen Sie die Lautstärke des Radios auf 3/4 der Maximallautstärke

3. Drehen Sie den Pegel des Verstärkers auf, bis hörbare Verzerrungen auftreten

4. Nehmen Sie nun den Pegel zurück, bis keine Verzerrungen mehr hörbar sind.

5. Der Verstärker ist nun optimal auf Ihr Radio eingestellt.

Achtung: Verändern Sie niemals die Pegeleinstellung, wenn kein Subwoofer ange-

schlossen ist. Dies würde den Verstärker beschädigen...

Tiefpass Frequenzeinstellung - Dieser Regler stellt die gewünschte Trennfrequenz des Tiefpasslters ein. Die

Frequenz ist von 40Hz bis 200 Hz einstellbar.

Subsonic Filter Einstellung – Dieser Regler ermöglicht die Einstellung der Frequenz des Subsoniclters (Hoch-

pass). Dieser Filter schützt den Subwoofer vor zu tiefen Frequenzen, die diesen beschädigen könnten.

Phasenschalter – Zur perfekten Anpassung des Subwoofers an die Frontlautsprecher. Versuchen Sie die Phase

von 0° auf 180° zu schalten und hören Sie sich das Ergebnis an. Entscheiden Sie sich für die Einstellung bei der

der Basspegel höher ist. Auch im gebrückten Modus ist diese Einstellmöglichkeit sehr hilfreich..

Statusanzeige: die LED leuchtet rot wenn der Verstärker eingeschaltet ist. An-

gaben zu Überhitzung oder Kurzschluss nden Sie unter Punkt 9 und 10

Anschlussleiste :

Cincheingänge – Diese Eingänge sind für Radios vorgesehen, die über Cinch-

ausgänge oder Hochpegelausgänge verfügen. Für einen

einwandfreien Betrieb sind mind. 100mV Spannung des Radios erforderlich.

Um ungewünschte Störgeräusche zu

vermeiden, empfehlen wir ein hochwertiges Cinchkabel mit “Twisted Pair”

Aufbau.

Hochpegel-Eingänge :

MTX Verstärker erlauben den Hochpegel-Anschluss über die Cinch-Eingänge.

Schliessen Sie die Lautsprecherausgänge Ihres Radios einfach mit den mitge-

lieferten Adaptern an.

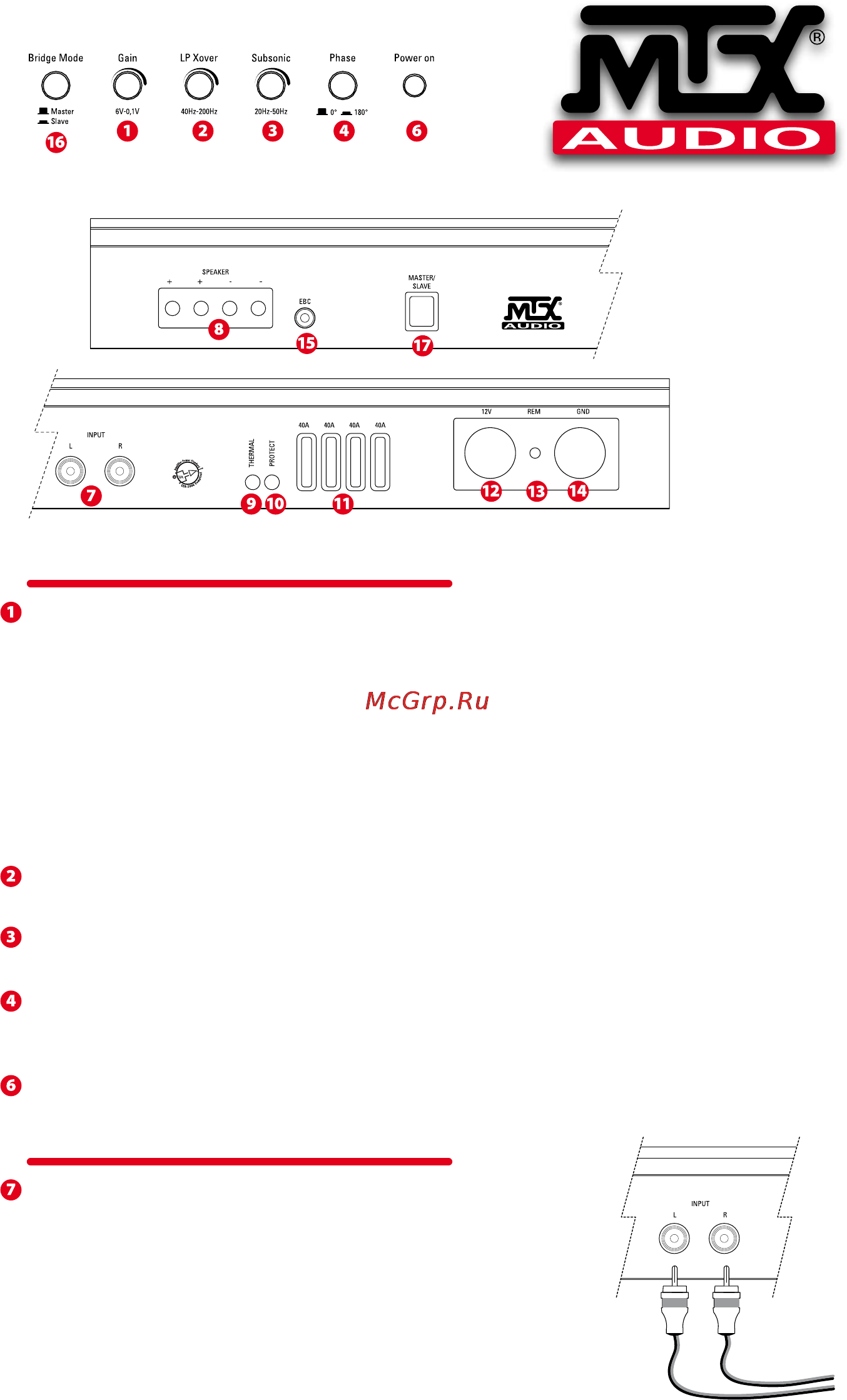

Einstellungen (oben)

Anschlussleiste (seitlich)

High level inputs

through RCA

Adaptors

included

To Head

Unit

Speakers
