Terminales de altavoz - Conecta tu subwoofer(s) a estos terminales. Si está usando dos subwoofers o uno doble

bobina, respecta la fase. Atención: Los dos conectores (+) están cableados en paralelo internamente en el am-

plicador. También los negativos.

Protección térmica - El Led se volverá rojo cuando el amplicador alcance los 100º. Este Led también se volverá

rojo cuando la tensión a la fuente de alimentación baja de 9V o está por encima de 16.2V.

Protección de cortocircuito - Este Led se iluminará en amarillo cuando la salida de altavoces esté cortocircuitada.

Sin señal, este led también puede permanecer amarillo si la salida de altavoces está cortocircuitada.

Fusibles - Cuando un fusible se quema, reemplazalo por uno con el mismo valor. Nunca por uno de un valor

superior.

(+12) Terminales de alimentación - Esta es la principal entrada de potencia del amplicador y debe ser conectada

directamente al terminal positivo de la batería. Ten cuidado cuando pases este cable por el vehículo. Trata de evi-

tar pasarlo cable por el mismo lado que los de señal RCA de entrada del amplicador, de antena u otros equipos

sensibles ya que la gran corriente que circul apor este cable puede crear ruidos inductivos en nuestro sistema

de audio. Es también muy importante tener una conexión muy fuerte para asegurarnos pmáximo rendimiento.

Recomendamos usar cable de alimentación de 50mm2 con el amplicador TH1500D.

Terminal remote - El amplicador puede ser encendido aplicándo 12V a este terminal. Normalmente este voltaje

es suministrado desde la fuente mediante un cable etiquetado como "remote" o "antena eléctrica".

Terminal de tierra - Una buena toma de tierra es requerida para que el amplicador opere correctamente. Un ca-

ble corto de la misma sección que el (+) debe ser conectado del terminal negativo al chasis del vehículo. Siempre

se debe lijar cualquier supercie pintada donde se vaya a conectar para un buen contacto metálico al chasis.

EBC (External Bass Control) - Este control remoto de nivel de sub puede ser instalado en cualquier localizazción

dentro del vehículo para ajustes remoto. Este control está incluido.

Puerto Master/Slave - Usado para conectar dos TH1500D cuando se usan en modo Master/Slave. El cable RJ15

está incluido. Para más detalles ver la sección Master/Slave.

Switch de entrada: Si tu fuente está equipada con 4 conectores RCA (2 delanteros y 2 traseros), usa el modo 4

canales y conecta los 4 RCA a las entradas del amplicador. Si solo dispones de 2 RCA isa el modo 2 canales para

alimentar el amplicador.

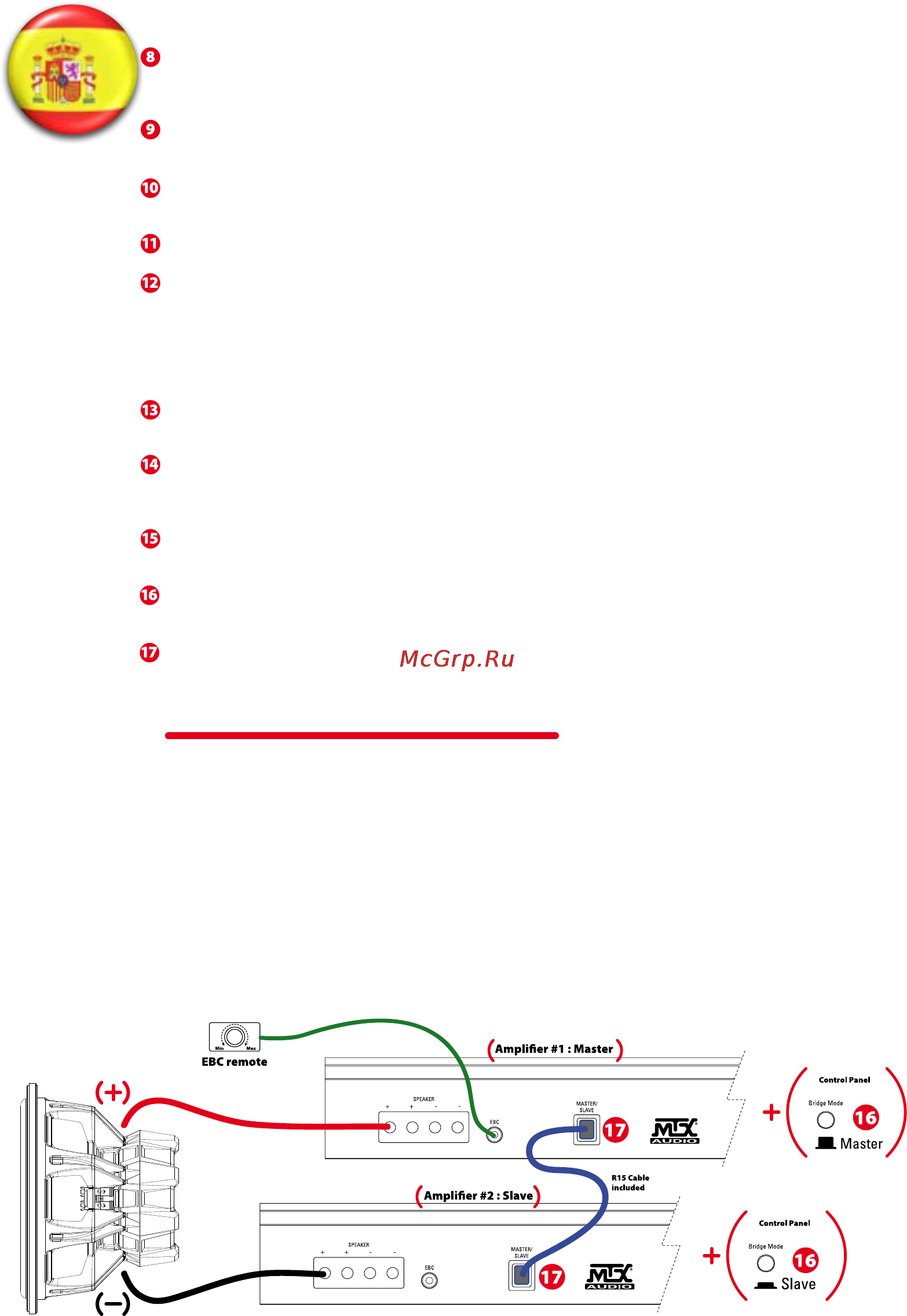

Modo Master/Slave

Para conseguir altos niveles de potencia, 2 TH1500D pueden ser puenteados.

1. Decide que TH1500D será el master. El otro será Slave (esclavo). Selecciona "Master" en el conmutador "Modo

Puente" (16) en el amplicador elegido como Master. Pon el amplicador esclavo en modo "Slave" (16).

2. Conecta la seál de entrada proveniente de la fuente a los RCA de entrada del amplicador Master. El amplica-

dor Esclavo no necesita conexión RCA. Este tomará la señal del amplicador Master a través del cable RJ15.

3. Conecta el cable incluido RJ15 a a mbos amplicadores.

4. Ajusta la ganancia, el x-over, el ltro subsónico y la fase en el amplicador Master. Todos los controles del

amplicador esclavo son inhabilitados en modo esclavo. El amplicador Master controlará completamente el

amplicador esclavo.

5. La salida de altavoz (+) es la salida (+) de altavoces del amplicador Master.

6. La salida (-) de latavoces es la salida (+) del amplicador esclavo.

Nota : El control remoto ECB seguirá funcionando en modo Master/Esclavo. Sólo necesitarás conectarlo al am-

plicador Master.
