Mtx TH1500D [7/44] Attention ne jamais régler le gain sans avoir connecté un subwoofer vous ris quez d endommager votre amplificateur

High level inputs

through RCA

Adaptors

included

To Head

Unit

Speakers

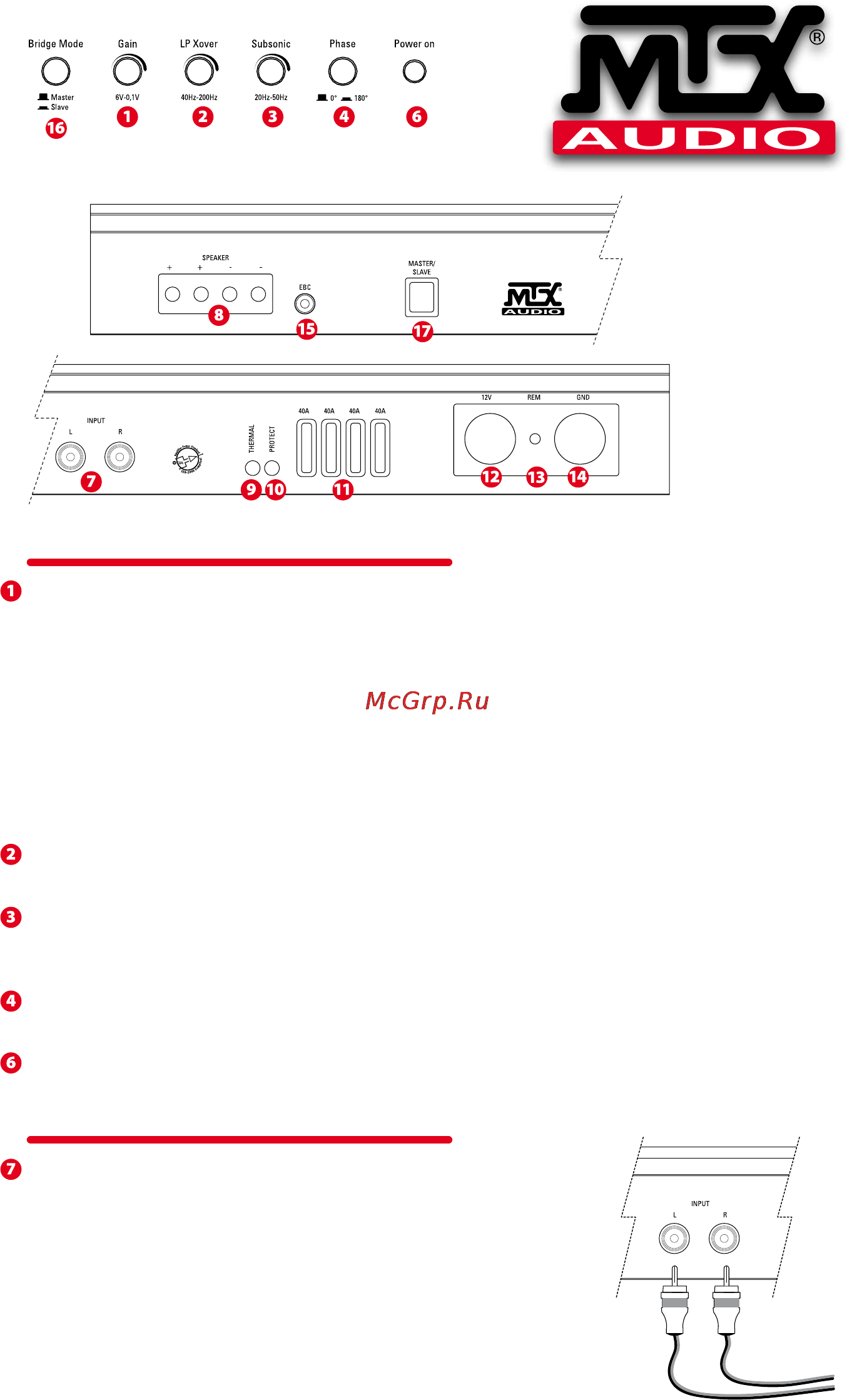

Réglages :

Niveau de sensibilité (Gain) – Ce réglage permet d'aligner la sensibilité de votre ampli avec celle de votre source.

Elle varie sur l'amplicateur de 0,1 à 6V. Cette commande n'est pas un volume ! Cela ne sert à rien de la mettre

à fond.

Ajuster le niveau de sensibilité (Gain)

1. Tourner le potentiomètre dans le sens contraire des aiguilles d'une montre (au minimum)

2. Avec une chanson bien dynamique, monter le volume de la source au 3/4 du volume maxi

3. Augmenter le potentiomètre "Gain" jusqu'à entendre de la distortion (son dégradé)

4. Diminuer le niveau d'une heure sur le potentiomètre

5. Votre amplicateur est calibré avec la source

Attention : ne jamais régler le "Gain" sans avoir connecté un subwoofer. Vous ris-

quez d'endommager votre amplicateur.

Réglage de la fréquence de coupure passe-bas (LP Xover) - Ce potentiomètre permet d'ajuster la fréquence de

coupure passe-bas de 40 à 200Hz (24dB/oct)

Filtre subsonique - Ce potentiomètre permet d'ajuster la fréquence de coupure subsonique de 20 à 50Hz. Le ltre

subsonic permet de protéger votre subwoofer des fréquences trop basses (inaudibles). Il est très utile avec des

caissons de type bass-reex.

Commutateur de phase (Phase) - Ce commutateur vous permet d'inverser la phase de 0 à 180° pour un meilleur

alignement avec vos haut-parleurs avant. Conserver le réglage qui reproduit le plus de grave assis à l'avant.

LED Power - Il s'allume en rouge lorsque l'amplicateur est en fonctionnement normal. Pour les protections ther-

miques et les protection d'impédance, voir les points 9 et 10.

Connecteurs :

Connecteurs RCA - Ce sont les entrées RCA qui se connectent à votre source si

elle est équipée de sorties RCA. Le niveau minimum est de 0,1 Volt, le niveau

maximum est de 6 Volts .

MTX recommande d'utiliser des câbles RCA "twistés" de qualité (comme chez

StreetWires par exemple) pour éliminer les problèmes de parasite.

Entrées haut-niveau (High Level) :

Votre amplicateur MTX accepte le signal provenant des câbles haut-parleur

de votre source (dans le cas ou votre source ne serait pas équipée de sorties

RCA). Des adapteurs sont fournis à cet eet. Il sut d'y brancher vos câbles

haut-parleurs et de brancher les adaptateurs dans les connecteurs RCA de

l'amplicateur.
