Clarion CZ 501E [25/31] До начала работы

CMB1525194E(Z501E) manual(FGE).indb 23 2010-12-2 9:00:40

CMB1525194E(Z501E) manual(FGE).indb 24 2010-12-2 9:00:40

9. РУКОВОДСТВО ПО УСТАНОВКЕ

И ПОДКЛЮЧЕНИЮ

СОДЕРЖАНИЕ

1) До начала работы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2) Комплектация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

3) Общие меры предосторожности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

4) Меры предосторожности при установке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

5) Установка основного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

6) Извлечение основного блока . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

7) Подсоединение и разъемы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

8) Подсоединение дополнительного оборудования . . . . . . . . . . . . . . . . . . . . . . . . 29

1) До начала работы

1. Данный аппарат предназначен для установки

исключительно в автомобили с заземлением на (-) и

источником постоянного напряжения питания 12 В.

2. Внимательно прочтите настоящее руководство.

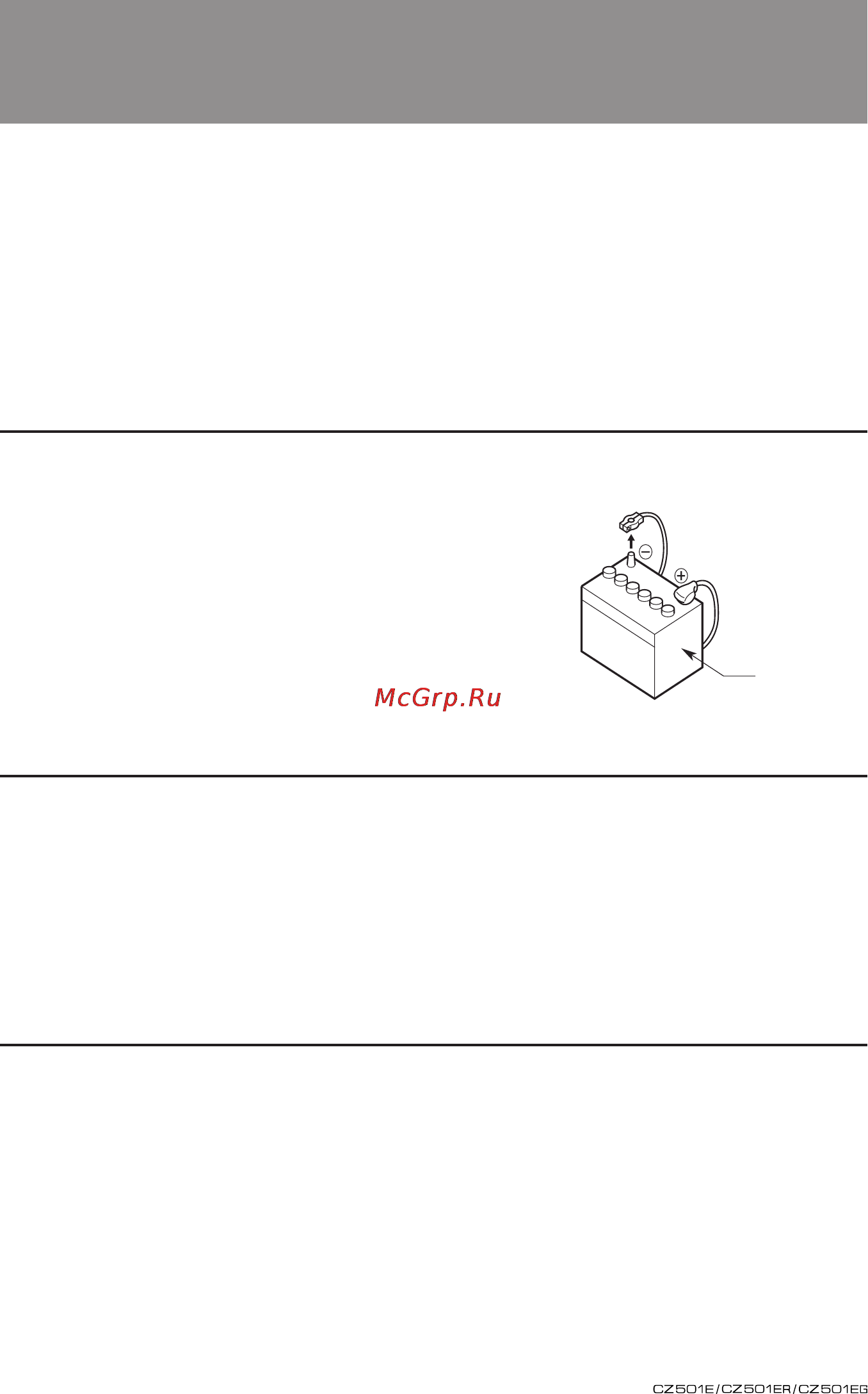

3. Прежде, чем приступить к работе, отсоедините от

клеммы аккумулятора (-) провод. Это предотвратит

короткие замыкания в процессе установки. (Рисунок

2) Комплектация

Основное устройство . . . . . . . . . . . . . . . . . . 1

Передняя панель . . . . . . . . . . . . . . . . . . . . . 1

Съемный обод . . . . . . . . . . . . . . . . . . . . . . . 1

Монтажный кронштейн . . . . . . . . . . . . . . . . 1

Специальный шуруп (M4x42) . . . . . . . . . . . . 1

Резиновый колпачок . . . . . . . . . . . . . . . . . . 1

Шурупы M5x6 мм . . . . . . . . . . . . . . . . . . . . . 4

L-образный ключ . . . . . . . . . . . . . . . . . . . . . . 2

Соединитель . . . . . . . . . . . . . . . . . . . . . . . . . 1

Пульт ДУ (с батарейкой) . . . . . . . . . . . . . . . . 1

Кейс съемной панели управления . . . . . . . 1

Руководство пользователя . . . . . . . . . . . . . 1

Гарантийный талон . . . . . . . . . . . . . . . . . . . 1

Специальный болт (Фиксация передней

панели) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

3) Общие меры предосторожности

1. Не открывайте корпус аппарата. Внутри

нет составных частей, подлежащих

обслуживанию. Если вы что-либо уроните

внутрь аппарата во время установки,

обратитесь по месту его приобретения.

2. Для очистки корпуса пользуйтесь

сухой мягкой тканью. Ни в коем

случае не пользуйтесь грубой тканью,

растворителем, бензином или спиртом.

При сильном загрязнении слегка намочите

мягкую ткань холодной или теплой водой и

аккуратно сотрите грязь.

Аккумулятор

автомобиля

Рисунок 1
