Clarion CZ 501E [29/31] Подсоединение и разъемы
![Clarion CZ 501E [29/31] Подсоединение и разъемы](/views2/1012295/page29/bg1d.png)
27
M5x6
CMB1525194E(Z501E) manual(FGE).indb 27 2010-12-2 9:00:41
28
SUB OUT 2
SUB OUT 1
SWC
MIC
A
B
C
2
4
6
8
1
3
5
7
1
3
5
7
2
4
6
8
CMB1525194E(Z501E) manual(FGE).indb 28 2010-12-2 9:00:41

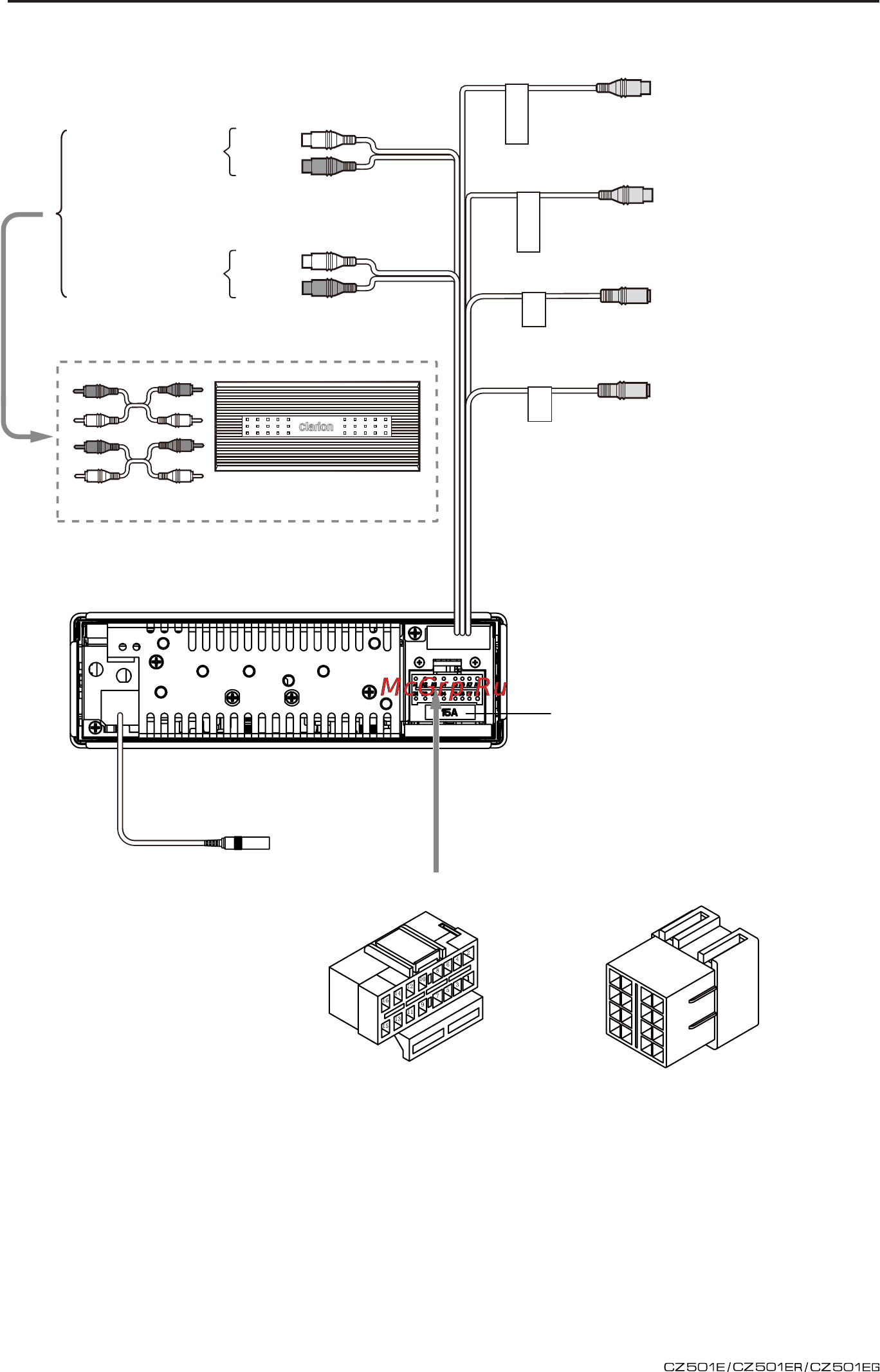

7) Подсоединение и разъемы
Пурпурный
Пурпурный
Черный
Черный
Белый
Черный
Серый
4-канальный усилитель
Разъем тылового
звукового выхода
Разъем
фронтального
звукового выхода
Левый
канал
Левый
канал
Правый
канал
Правый
канал
Выход сабвуфера 2
Терминал рулевого
колеса
Внешний микрофон
(RCB-199: Приобретается
отдельно)
Предохранитель 15 А
Антенна
Черный
См. следующую страницу.
Выход сабвуфера 1
Красный
Белый
Красный
