25
CMB1525194E(Z501E) manual(FGE).indb 25 2010-12-2 9:00:40
4) Меры предосторожности при установке
1. Прежде, чем приступить к установке
аппарата, подготовьте все необходимые
для этого принадлежности.

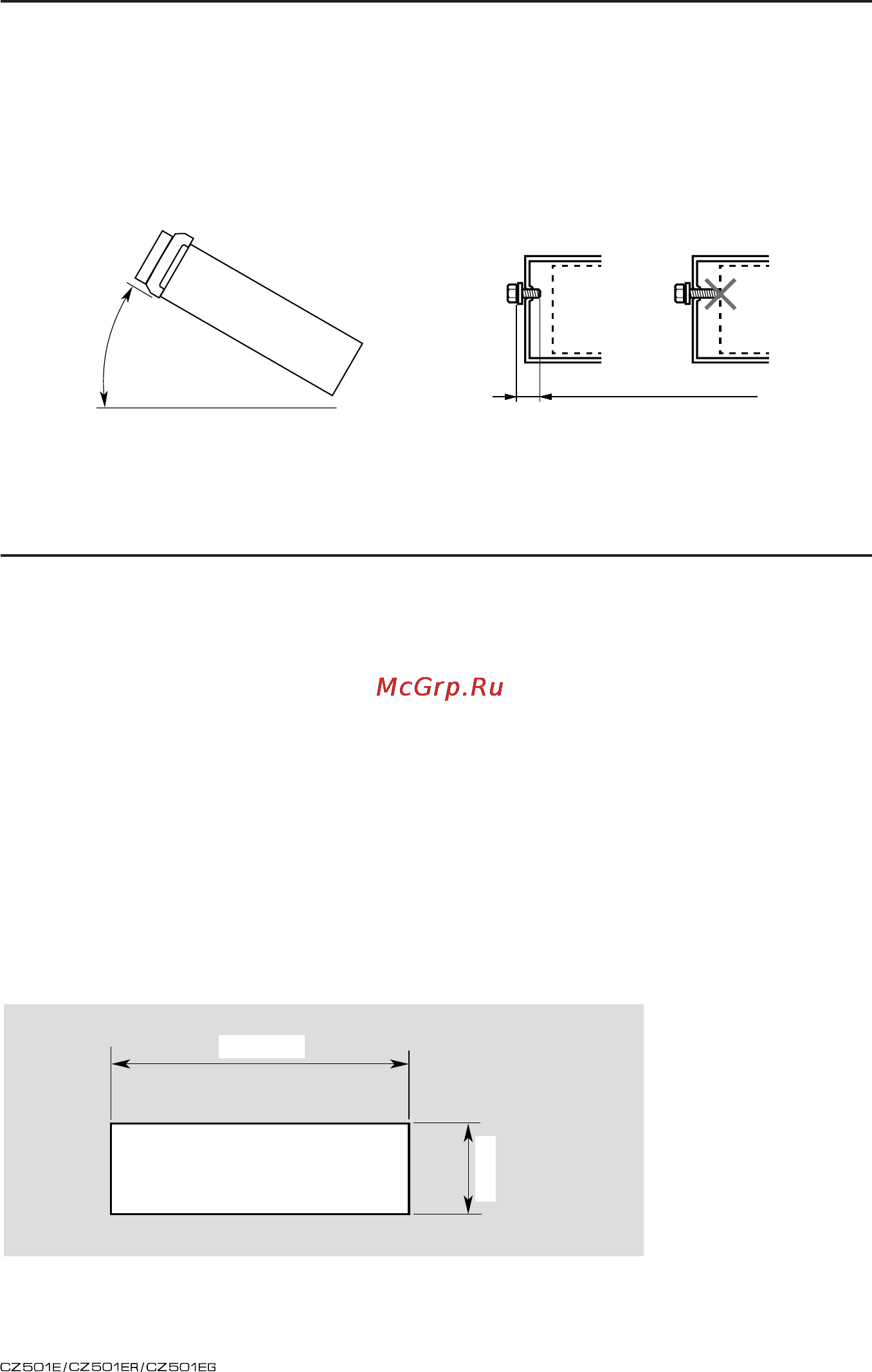

2. Устанавливайте аппарат под углом не
более 30° к горизонтальной плоскости.
(Рисунок 2)
3. Если вы собираетесь как-либо доработать
корпус автомобиля, например,
просверлить отверстия, предварительно
проконсультируйтесь по месту
приобретения автомобиля.
4. При установке пользуйтесь шурупами из
комплекта поставки.
Применение других шурупов может
привести к неисправности.
(Рисунок 3)
5) Установка основного блока
1. Поместите универсальный установочный кронштейн на приборную панель и с помощью
отвертки отогните все фиксаторы на кронштейне, а затем закрепите их.
2. Подключите проводку в соответствии с указаниями раздела 7.
3. До упора вставьте основной блок в универсальный установочный кронштейн.
4. Наденьте верхнюю и нижнюю часть кольца таким образом, чтобы защелкнулись все крючки.
Примечания:
1. Для некоторых моделей автомобилей требуются специальные установочные приспособления.
Более подробную информацию вы можете получить по месту приобретения аппарата.
2. Надежно закрепляйте передние фиксаторы, чтобы предотвратить падение основного блока.
Размеры отверстия консоли
Не более 6 мм уруп M5)
Макс. 30
Рисунок 2
Рисунок 3
Корпус Корпус
Повреждение
(182 мм)
53 мм
Отверстие
