Clarion CZ 501E [27/31] Монтаж устройства
![Clarion CZ 501E [27/31] Монтаж устройства](/views2/1012295/page27/bg1b.png)
25
CMB1525194E(Z501E) manual(FGE).indb 25 2010-12-2 9:00:40
26
CMB1525194E(Z501E) manual(FGE).indb 26 2010-12-2 9:00:40
Замечания по установке
1. Перед началом установки убедитесь в
правильности выполненных соединений
и нормальной работе устройства.
Неверное подключение может привести к
повреждению устройства.
2. Используйте только дополнительные
принадлежности, разработанные и
изготовленные специально для этого
устройства. В противном случае,
использование принадлежностей
неуполномоченных производителей может
привести к повреждению устройства.
3. Перед установкой подтяните все кабели
питания.
4. Во избежание повреждения электрических
компонентов не устанавливайте
устройство вблизи обогревателей.
5. Устанавливайте устройство
горизонтально. Установка устройства
под наклоном более 30 градусов
может привести к ухудшению качества
воспроизведения.
6. Во избежание создания искрового заряда,
сначала подключите положительный
провод, а затем отрицательный.
7. Не блокируйте вентиляционные
отверстия, обеспечивающие достаточное
рассеивание тепла, в противном случае
перегрев устройства приведет к сбою в
работе.

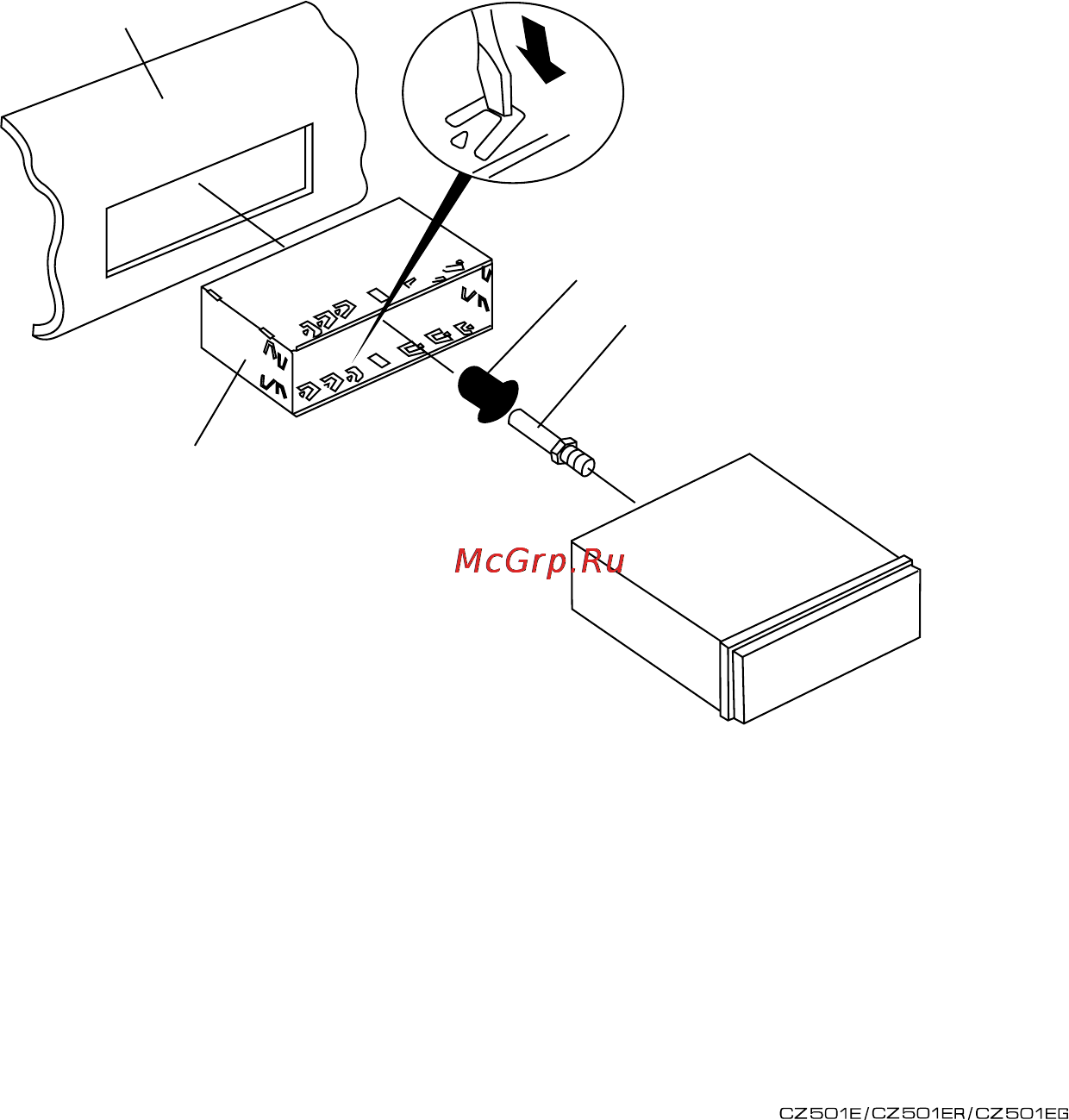

Монтаж устройства
Метод А
1. Вставьте монтажный кронштейн
в приборную панель, выберите
соответствующую монтажную петлю
в соответствие с шириной отверстия,
вытяните ее с помощью отвертки для
фиксации монтажного кронштейна на
месте.
2. Вкрутите 1 шуруп M4x42 в отверстие на
задней стороне устройства и оденьте
резиновый колпачок на шуруп. (См.
следующий рисунок.)
3. Вставьте устройство в кронштейн до
щелчка.
Отвертка
Приборная панель
Монтажный кронштейн
Резиновый колпачок
Специальный шуруп (M4x42)
