Clarion CZ 501E [30/31] Подсоединение дополнительного оборудования
![Clarion CZ 501E [30/31] Подсоединение дополнительного оборудования](/views2/1012295/page30/bg1e.png)
29
A
B
C
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
CMB1525194E(Z501E) manual(FGE).indb 29 2010-12-2 9:00:41

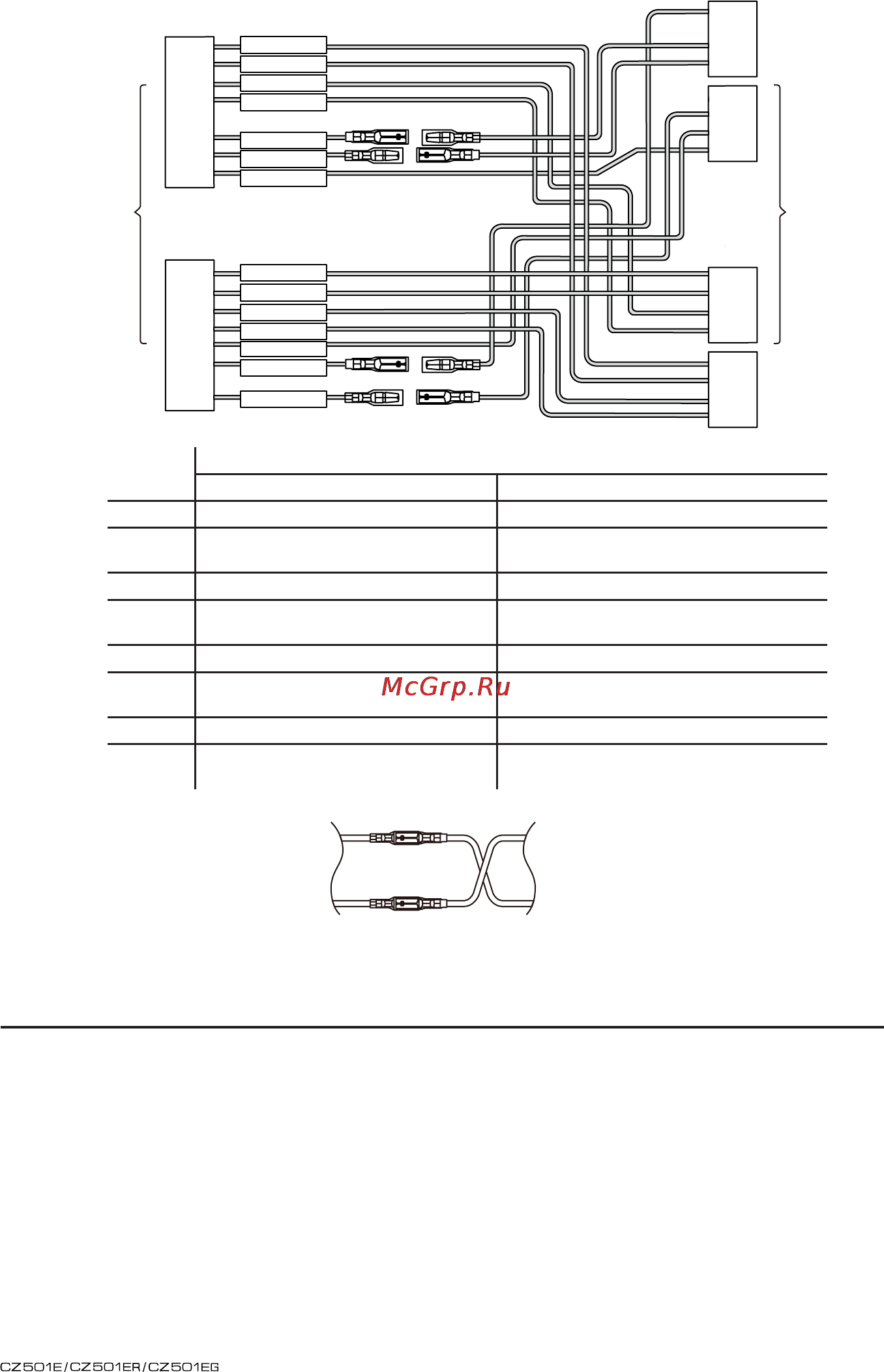

Место
проектора
Функция
Разъем А Разъем В
1 Тыловой правый (+)/ Пурпурный
2
Тыловой правый (-) – Пурпурный в черную
полоску
3 Фронтальный правый (+) - Серый
4 Battery 12V (+)/ Желтый
Фронтальный правый (-)/ Серый в черную
полоску
5 Remote On / Синий в белую полоску Фронтальный левый (+)/ Белый
6 Illumination/Оранжевый с белой полоской
Фронтальный Левый (-)/ Белый в черную
полоску
7 ACC+/Красный Тыловой левый (+)/ Зеленый
8 Ground/Черный
Тыловой Левый (-)/ Зеленый в черную
полоску
Для автомобилей VW и Audi: Изменить подключение проводов как указано выше.
8) Подсоединение дополнительного оборудования
• Подключение к внешнему усилителю
Внешние усилители вы можете подключить к 4-канальным выходным разъемам RCA. Во
избежание повреждения устройства убедитесь, что разъемы не заземлены или закорочены.
Тыловой правый -
Фронтальный правый -
Фронтальный левый +
Тыловой левый +
Дистанционное управление
Зажигание +
Заземление
Тыловой правый +
Фронтальный правый +
Фронтальный левый -
Тыловой левый -
Подсветка
Отключение звука телефона
Батарея +
Желтый
Красный
Желтый
Красный
