11
4. Режим питания
■
EAP110
Электропитание модели EAP110 может осуществляться с помощью
комплектного PoE-адаптера.
1 2
Коммутатор
EAP110
PoE-адаптер
3
POE LAN
POE LAN
(Не более 100 м)

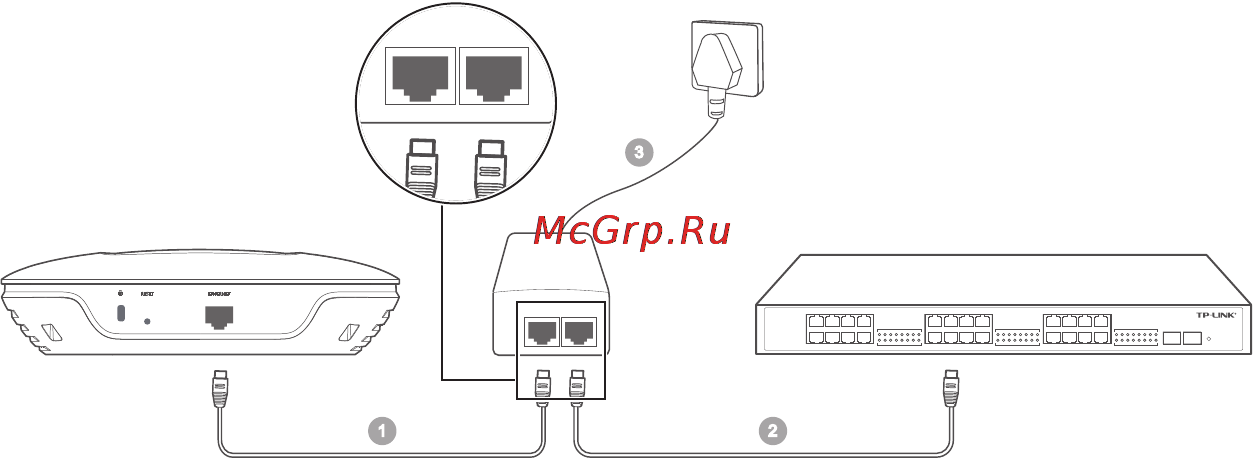

1. С помощью кабеля Ethernet соедините порт ETHERNET точки доступа
ЕАР110 с портом РОЕ на РоЕ-адаптере. Длина кабеля не должна превышать
100 м.
2. С помощью кабеля Ethernet подключите коммутатор к порту LAN PoE-
адаптера.
3. Подключите кабель питания к соответствующему разъёму РоЕ-адаптера,
затем подключите его к электророзетке.
