04
Кнопка ON/OFF
Кнопка включения/выключения устройства (только на EAP120/EAP220).
Разъём POWER
Этот разъём служит для подключения EAP120/EAP220 к электросети с помощью
адаптера питания. Используйте только адаптер питания из комплекта к точке
доступа. Подключение EAP120/EAP220 через адаптер питания описано в
разделе 4. Режим питания.
СТРЕЛКА 1
Следите, чтобы данная стрелка совпадала со СТРЕЛКОЙ 2 на креплении при
установке EAP на рабочем месте. См. раздел 2. Крепление, чтобы увидеть,
где расположена СТРЕЛКА 2.
Порт ETHERNET
На модели EAP110 этот порт используется для подключения РоЕ-адаптера
для передачи данных и подачи электропитания одновременно по кабелю
Ethernet.
На модели EAP120/EAP220 этот порт используется для подключения к
маршрутизатору или коммутатору для передачи/приёма данных либо к
питающему устройству, например PoE-коммутатору для передачи/приёма
данных и одновременной подачи электропитания по кабелю Ethernet.
■

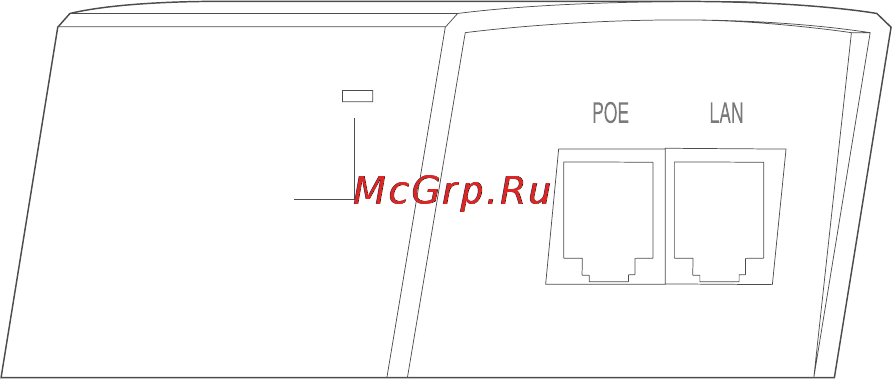

Passive PoE-адаптер
PoE-адаптер входит в комплект ТОЛЬКО к модели EAP110. В разделе 4.
Режим питания указана более подробная информация о электропитании
EAP110.
Индикатор
«Power»
(Питание)
Индикатор «Power» (Питание)
Показывает состояние электропитания: зелёный (0-0,8 A), красный (0,8-1 A).
Порт POE
Данный порт соединяется с портом ETHERNET точки доступа EAP110.
Порт LAN
Данный порт используется для подключения к вашей локальной сети.
