05
Установка устройства
Точку доступа EAP можно разместить на стене или на потолке. Перед
закреплением точки доступа определитесь, где будут расположены кабели.
Установка рассматривается на примере модели ЕАР110. Для ЕАР110 питание
может обеспечиваться через комплектный PoE-адаптер, для ЕАР120 и ЕАР220
– через комплектный адаптер питания или РоЕ-коммутатор.
1. Требования к установке
Перед установкой проверьте комплект поставки, в него должны входить
следующие предметы:
В процессе установки вам могут потребоваться карандаш, линейка, дрель,
сверло, молоток, отвёртка и стремянка.
2. Крепление

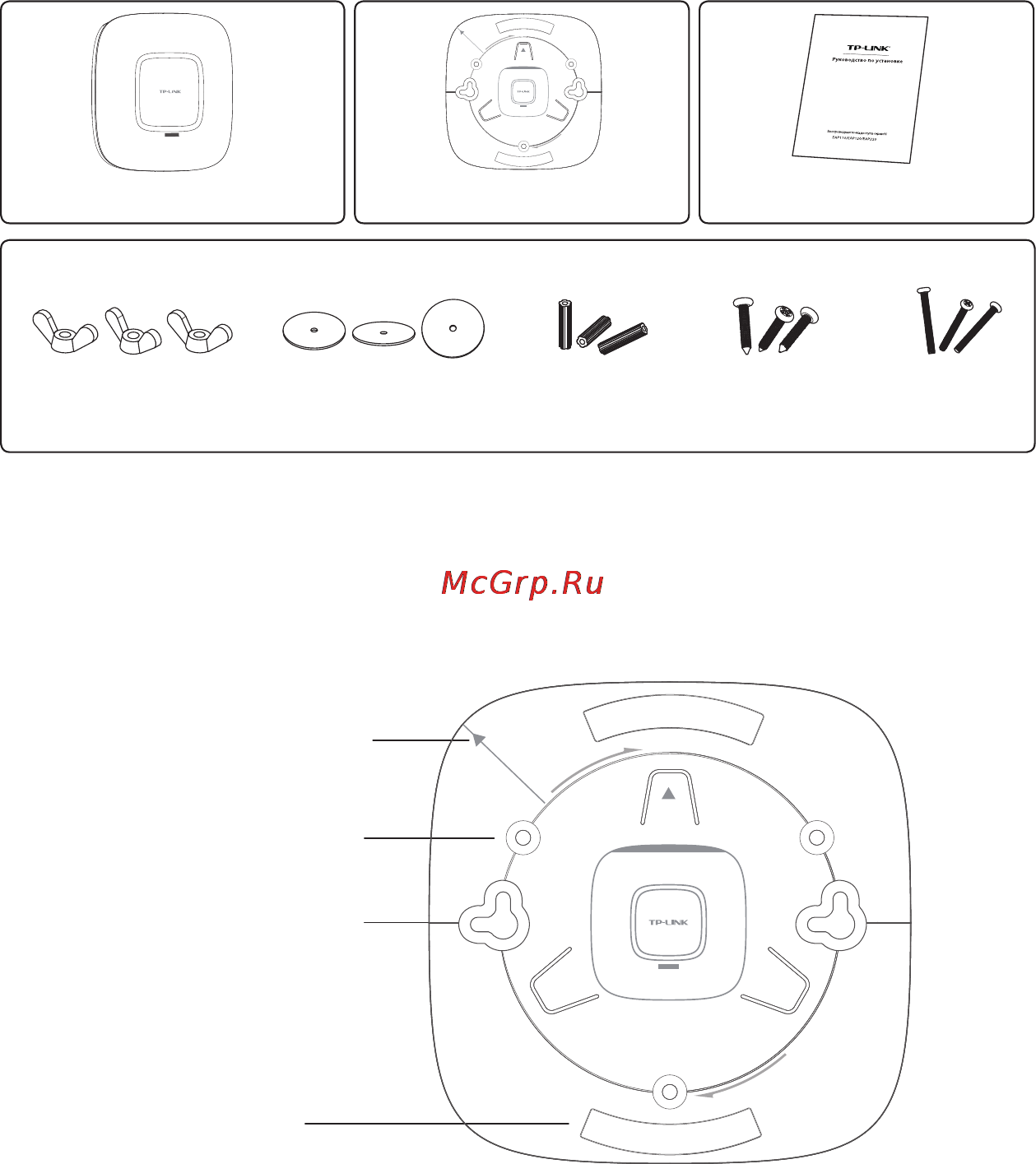

На рисунке ниже изображены элементы крепления.
Крепёжные зажимы
СТРЕЛКА 2 должна
совпадать со СТРЕЛКОЙ 1
под панелью с
интерфейсами
Отверстия для крепления
на потолке
Отверстия для крепления
на стене
Точка доступа EAP Крепление
Руководство по установке
Гайки с ушками (3)
Шайбы (3)
Пластиковые
анкеры (3)
Саморезы (3) Болты (3)
