12
■
EAP120/EAP220

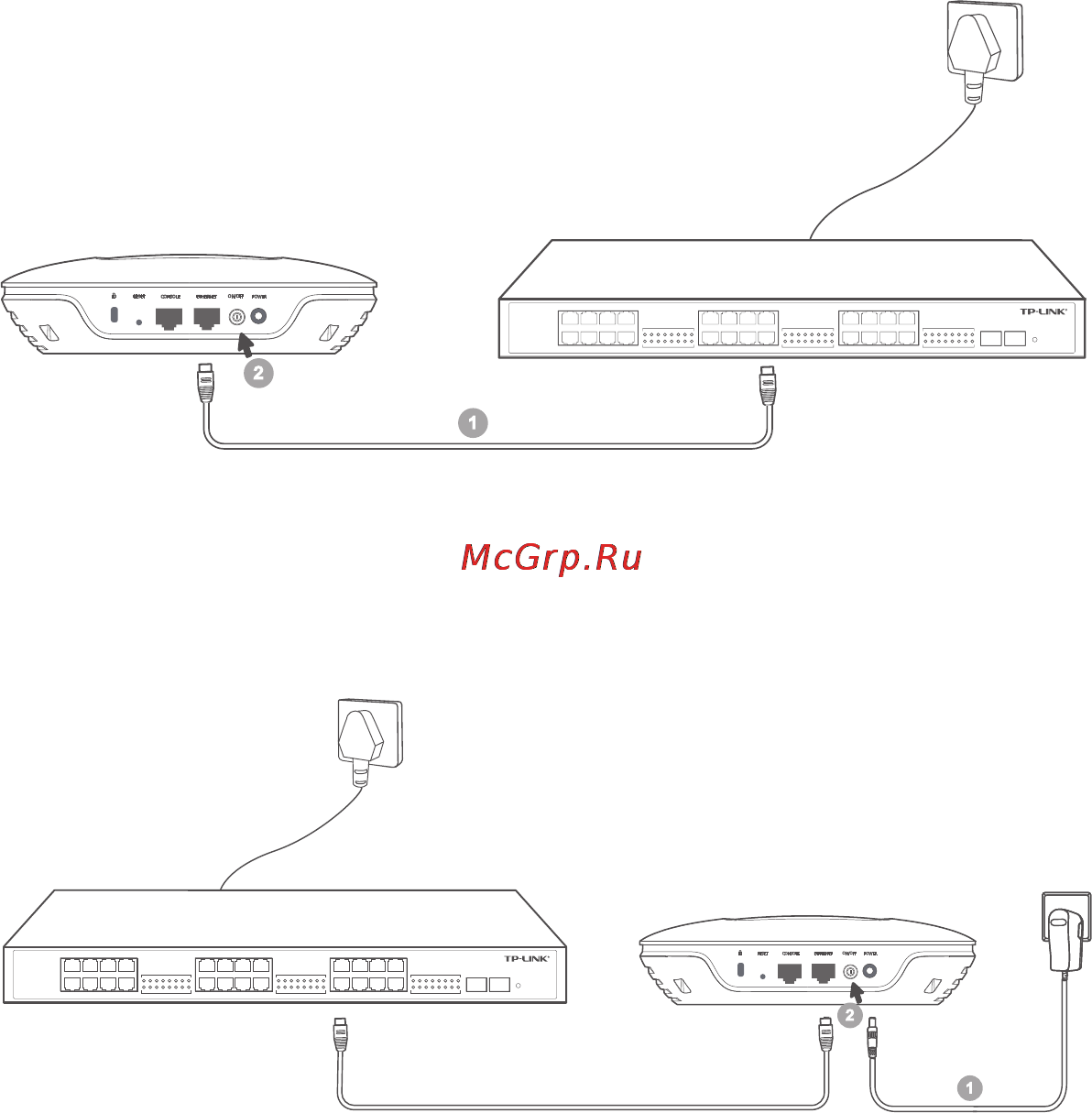

Питание точки доступа EAP120/EAP220 может осуществляться с помощью
питающего устройства (например, PoE-коммутатора) или адаптера питания.
С помощью PoE-коммутатора
EAP120/EAP220
PoE-коммутатор
1
2
1. С помощью кабеля Ethernet подключите РоЕ-коммутатор к порту ETHERNET
точки доступа EAP120/EAP220.
2. Нажмите кнопку ON/OFF на точке доступа EAP120/EAP220.
С помощью адаптера питания
EAP120/EAP220
Коммутатор
1
2
Электророзетка
1. Подключите адаптер питания к соответствующему разъёму на точке
доступа EAP120/EAP220, затем подключите адаптер питания к
электророзетке.
2. Нажмите кнопку ON/OFF на точке доступа EAP120/EAP220.
