Tp-Link EAP220 [6/20] Интерфейсы
![Tp-Link EAP220 [6/20] Интерфейсы](/views2/1127984/page6/bg6.png)
03

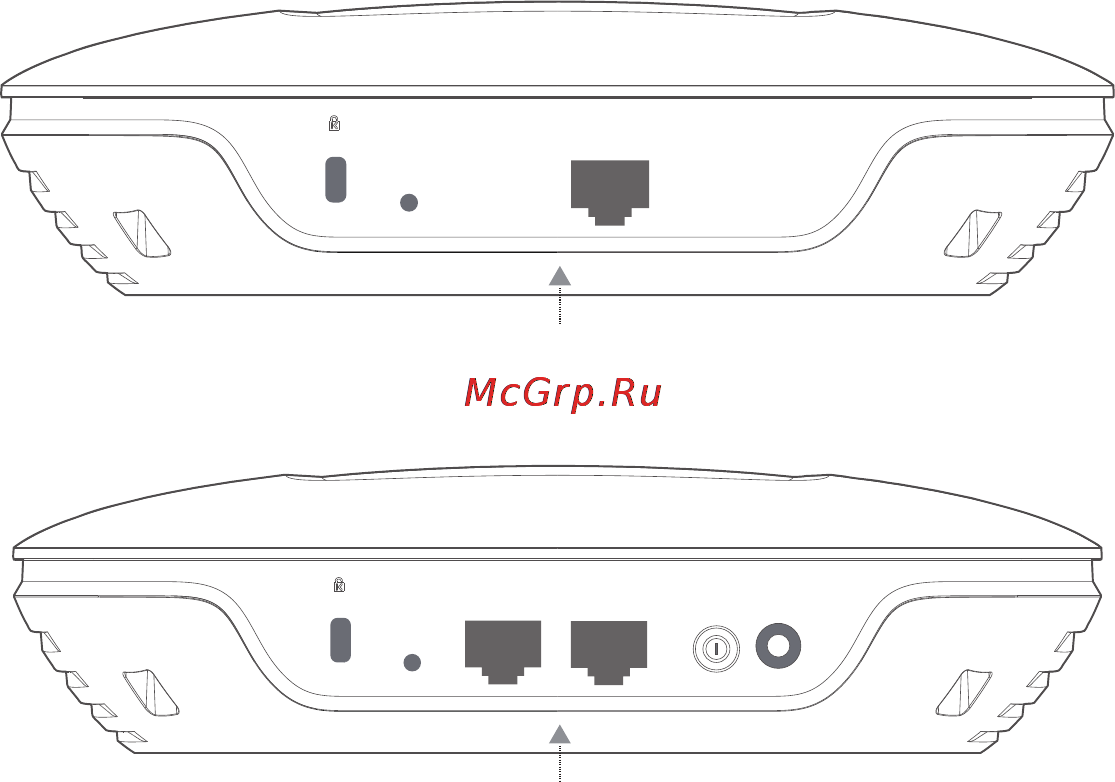

2. Интерфейсы
■
EAP110
СТРЕЛКА 1
RESET ETHERNET
■
EAP120/EAP220
СТРЕЛКА 1
RESET
CONSOLE ETHERNET
ON/OFF
POWER
Имейте в виду, что EAP110 не имеет консольного порта (CONSOLE), разъёма
питания (POWER) и кнопки ON/OFF (вкл./выкл. питание). Ниже указано
описание интерфейсов точки доступа EAP, слева направо.
Слот для кенсингтонского замка
Слот для замка (сам замок входит в комплект к устройству), который снижает
риск кражи устройства.
Кнопка RESET
Не отключая питания устройства, зажмите кнопку RЕSET примерно на 8
секунд. Дождитесь, когда индикатор быстро замигает красным цветом, и
отпустите кнопку. На устройстве будут восстановлены заводские настройки.
Порт CONSOLE
Консольный порт предназначен для подключения к последовательному порту
компьютера или терминала для проверки или настройки базовых системных
параметров точки доступа EAP120/EAP220.
Примечание: Текущая версия встроенного ПО не поддерживает возможность
управления через командную строку. В скором времени будет выпущена новая
версия встроенного ПО с поддержкой командной строки. Следите за нашим
официальным веб-сайтом.
