Пример программирования
В некоторых модификациях автомобилей «Ford Transit» для отпирания
замка двери грузового отсека необходимо подать в цепь управления
двойной импульс отпирания. Отпирание должно происходить по
команде с брелка. Ниже приведен пример, иллюстрирующий, как с
помощью гибкого программирования настроить доп. канал на двойной
импульс отпирания.
1. Войдите в главное меню программирования функций
автосигнализации (см. стр. 61)
и выберите, например, гибкое
программирование доп. канала №2 (СН -2).

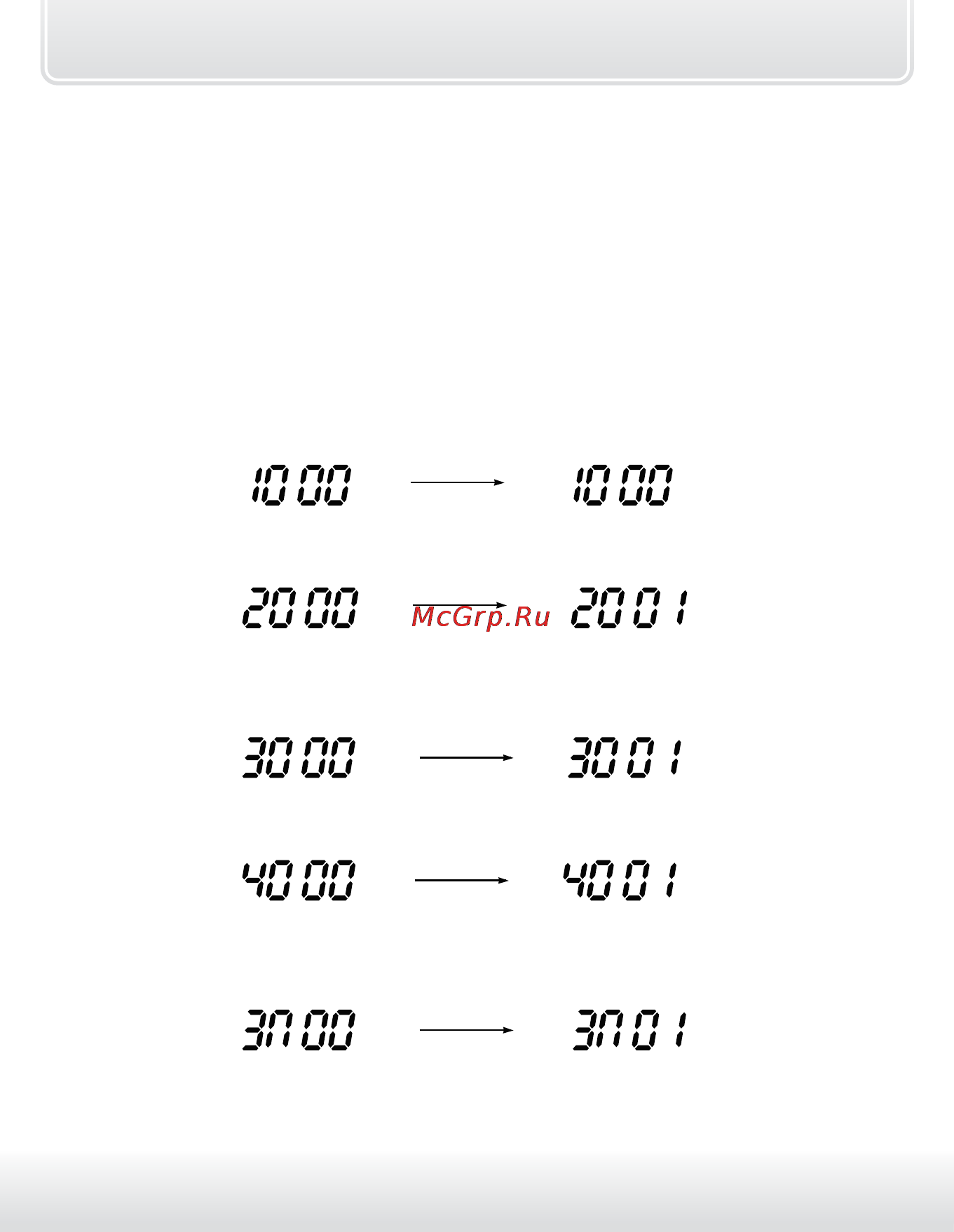

На дисплее отобразится время задержки Т1.
Оставьте время задержки первого импульса равным 000.
2. Перейдите к программированию длительности первого импульса
(Т2). Коротким нажатием кнопки 3 задайте его длительность – 1 сек.
3. Перейдите к программированию задержки второго импульса
относительно первого. Коротким нажатием кнопки 3 установите
задержку, равную 1 сек.
4. Перейдите к программированию длительности второго импульса.
Коротким нажатием кнопки 3 установите его длительность – 1 сек.
5. Перейдите к программированию события включения. Канал должен
активироваться при управлении с брелка, поэтому в качестве
события включения выберите активацию канала с брелка (01).
